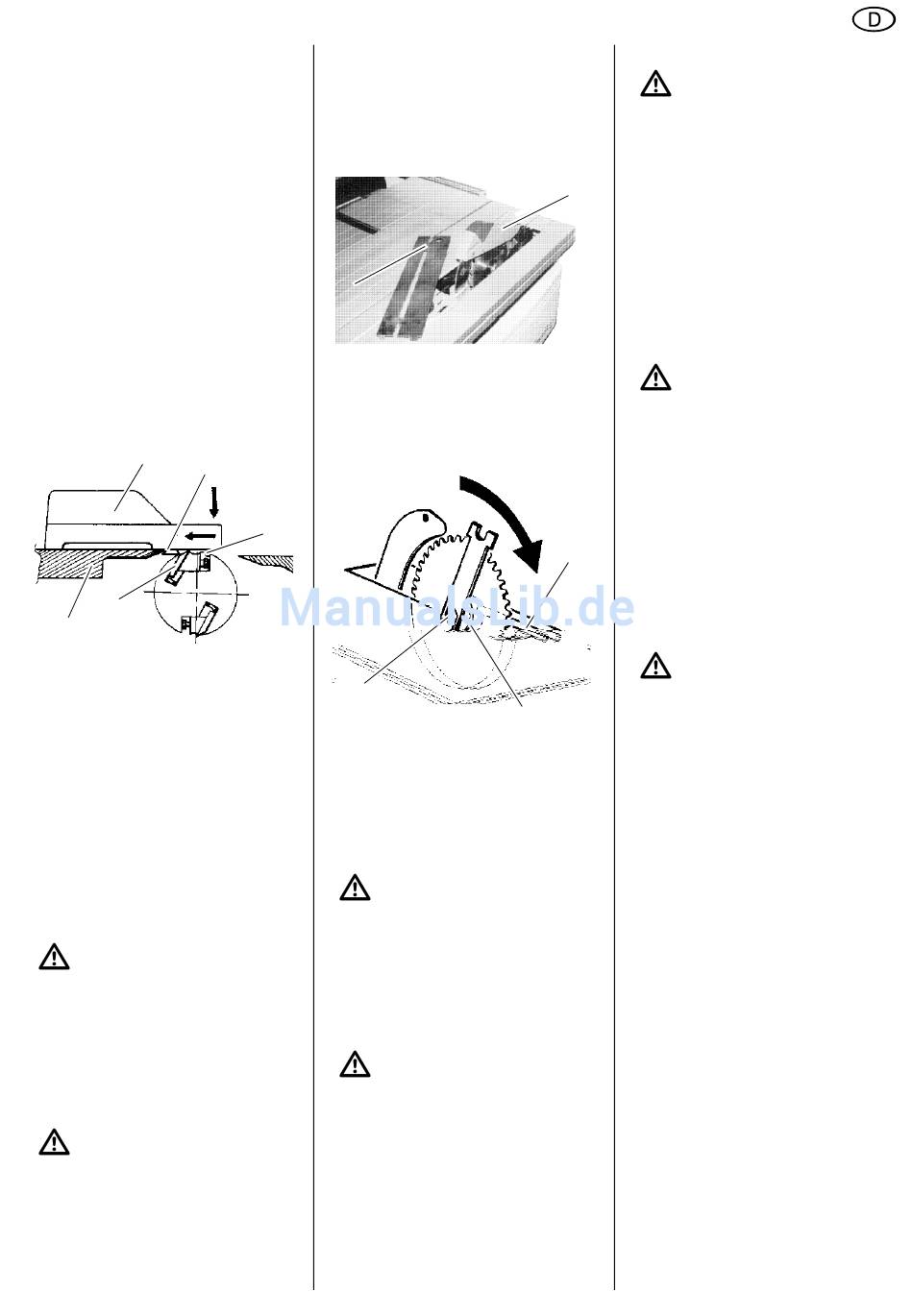

− Hobelmesser dürfen nur bis zu
einer Breite von 12 mm nachge-
schliffen werden.
− Montieren Sie Hobelmesser nur
mit Originalteilen.
8. Federklammern wieder
ursprüngliche Position in die Füh-
rungsspalte der Messerwelle legen.
9. Hobelmesser-Andruckleiste in die
Führungsspalte der
legen. Die drei Vierkantschrauben
so weit herausschrauben, dass das
Hobelmesser soeben noch einge-
schoben werden kann.
10. Scharfes Hobelmesser einlegen und
mit der Hobelmesser-Andruckleiste
so ausrichten, dass beide nicht seit-
lich über die Messerwelle überstehen.
11. Einstell-Lehre für Hobelmesser wie
abgebildet in Richtung der Pfeile auf
den Hobeltisch drücken:
93
94
97
95
Die Einstell-Lehre (93) muss mit der
Kante (94) an der Vorderkante des
Hobeltisches (95) anliegen.
Der Stift (96) der Einstell-Lehre
muss in die Führungsspalte der
Messerwelle greifen.
Das Hobelmesser (97) muss so weit
herausragen, dass es die Einstell-
Lehre berührt.
12. Zum Festschrauben des Hobelmes-
sers, drei Vierkantschrauben an der
Hobelmesser-Andruckleiste
herausdrehen: zunächst die beiden
äußeren Vierkantschrauben, dann
die mittlere Vierkantschraube.
Gefahr!
− Werkzeug
zum Festschrauben
nicht verlängern.
− Schrauben nicht durch Schläge
auf das Werkzeug festziehen.
13. Messerwellen-Abdeckprofil
montieren.
10.2 Sägeblatt wechseln
Gefahr!
Kurz nach dem Sägen kann
das Sägeblatt sehr heiß sein – Ver-
brennungsgefahr! Lassen Sie ein hei-
ßes Sägeblatt abkühlen. Reinigen Sie
das Sägeblatt nicht mit brennbaren
Flüssigkeiten.
Schnittgefahr besteht auch am ste-
henden Sägeblatt. Tragen Sie beim
Wechsel
schuhe.
Beim Zusammenbau unbedingt Dreh-
richtung von Sägeblatt und Druck-
flansch beachten!
in die
1. Tischeinlage (98) herausnehmen.
Messerwelle
98
2. Sägeblatt ausschwenken und arre-
tieren.
3. Spanhaube (99) abnehmen.
4. Sägeblattwelle mit Arretierstift (100)
festhalten, um die Sägeblattwelle zu
arretieren.
96
101
5. Spannschraube (101) mit Maul-
schlüssel 17 mm lösen (Linksge-
winde!).
6. Druckflansch (102) und Sägeblatt
von der Sägeblattwelle nehmen.
7. Spannflächen auf Druckflansch und
Sägeblatt reinigen.
ganz
Gefahr!
Verwenden Sie keine Reini-
gungsmittel (z.B. um Harzrückstände
zu beseitigen), welche die Leichtme-
tallbauteile angreifen können; die
Festigkeit der Säge kann sonst beein-
trächtigt werden.
8. Neues Sägeblatt auflegen (Dreh-
richtung beachten!).
Gefahr!
wieder
Verwenden Sie nur geeignete
Sägeblätter
Daten") – bei ungeeigneten oder
beschädigten Sägeblättern können
durch die Fliehkraft Teile explosions-
artig weggeschleudert werden.
Nicht verwendet werden dürfen:
− Sägeblätter aus hochlegiertem
Schnellarbeitsstahl (HSS);
− Sägeblätter
Beschädigungen;
des Sägeblattes Hand-
99
100
102
(siehe „Technische
mit sichtbaren
DEUTSCH
− Trennscheiben.
Gefahr!
− Montieren Sie das Sägeblatt nur
mit Originalteilen.
− Verwenden Sie keine losen Redu-
zierringe; das Sägeblatt kann sich
sonst lösen.
− Sägeblätter müssen so montiert
sein, dass sie ohne Unwucht und
Schlag laufen und sich beim
Betrieb nicht lösen können.
9. Druckflansch (102) auflegen.
10. Spannschraube (101) aufschrau-
ben (Linksgewinde!) und handfest
anziehen.
Gefahr!
− Werkzeug
zum Festschrauben
des Sägeblattes nicht verlängern.
− Spannschraube
nicht
Schläge auf das Werkzeug fest-
ziehen.
− Nach dem Festziehen der Spann-
schraube unbedingt Arretierstift
entfernen!
11. Tischeinlage (98) wieder bündig in
den Tisch einsetzen.
12. Spanhaube (99) montieren.

10.3 Pflege und Wartung

Gefahr!
Die hier aufgeführten Prüfun-
gen und Arbeiten dienen der Sicher-
heit! Sollten an den genannten Bau-
teilen Mängel vorliegen, darf die
Maschine nicht benutzt werden, bis
diese Mängel fachgerecht beseitigt
sind!
Vor jedem Arbeitsbeginn
1. Anschlusskabel auf Beschädigun-
gen überprüfen, ggf. durch Elektro-
fachkraft ersetzen lassen.
2. Holzstaub und Späne entfernen.
3. Hobelmesser prüfen:
− Fester Sitz
− Schärfe
− Allgemeiner Zustand
(keine Scharten etc.)
4. Rückschlagsicherung des Dicken-
hobels prüfen:
− Beweglichkeit der Greifer
(müssen von selbst zurückfallen)
− Spitzen der Greifer
(nicht abgerundet)
5. Tischkreissäge prüfen:
− Abstand Sägeblatt – Spaltkeil
OK? (3 bis 5 mm)
− Spaltkeil und Spanhaube unbe-
schädigt?
6. Tischfräse prüfen:
− Werkzeugverdeckung unbeschä-
digt?
durch
13
