NEDERLANDS

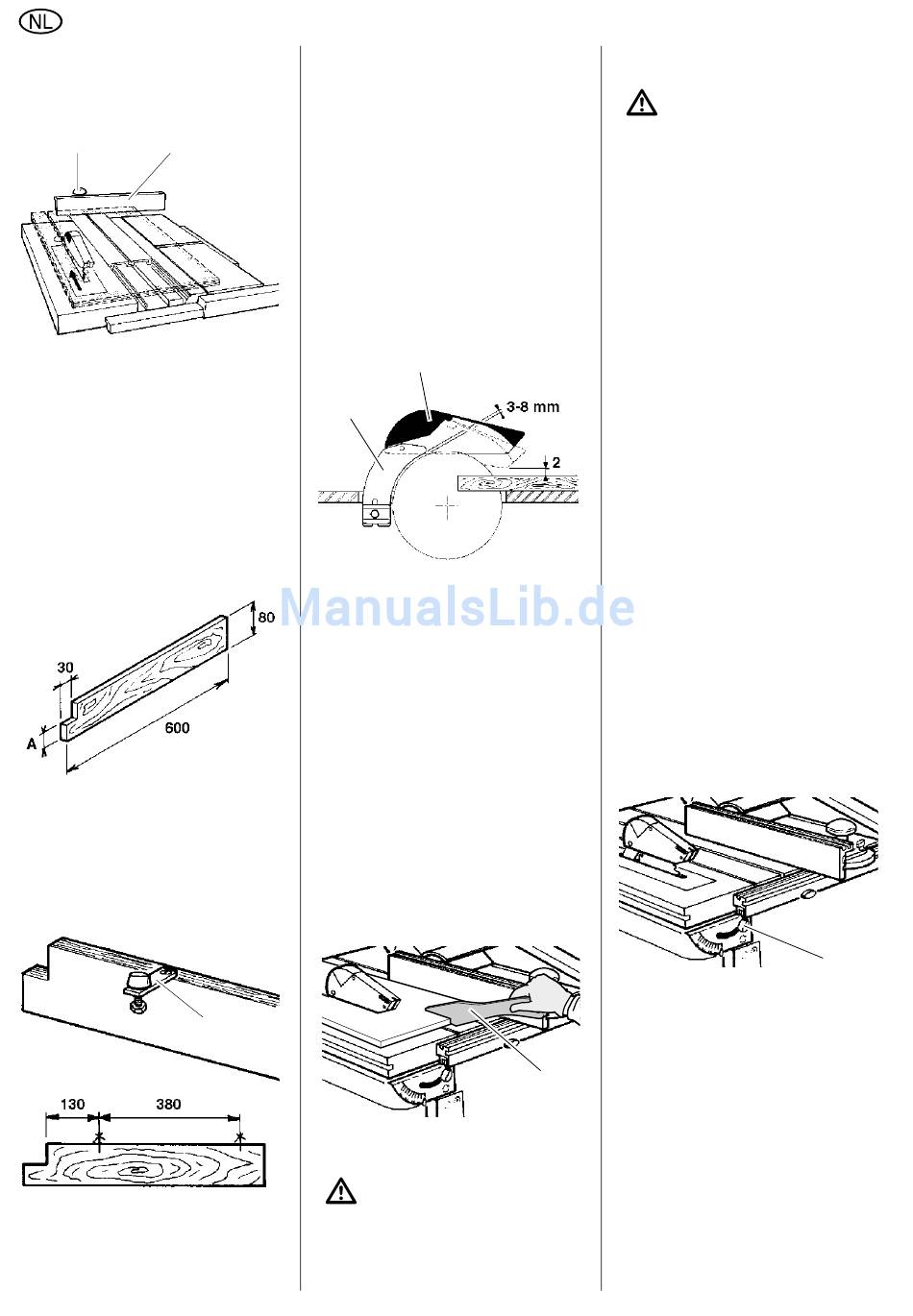

5. Om platen te zagen, schuift u de
steun van de werkstukaanslag aan
het achterste gedeelte van de slede
in de gleuf van de schuifslede (52).
Draai de knop (53) vast.
53 52
Een schutplank maken
Een schutplank moet voorkomen dat
werkstukken aan de achterzijde splinte-
ren bij het zagen met de dwarsaanslag.
Hiertoe wordt de schutplank zo voor het
aanslagprofiel vastgeschroefd, dat hij
boven het aanslagprofiel uitsteekt. Het
uitstekende gedeelte van de schutplank
wordt dan bij het zagen mee afgezaagd.
Omdat de schutplank een slijtstuk is,
moet u voor elke snede een nieuwe
schutplank maken zoals weergegeven
op de tekening:
1. Maak uit een plank van ca. 10 mm
dik een schutplank met de vermelde
afmetingen. De afmeting "A" mag
maximaal 15 mm bedragen.
2. Schroef de beide bevestigingsplaat-
jes (54) met twee houtschroeven op
de aangeduide punten bovenop de
schutplank.
3. Schuif de koppen van beide zes-
kantschroeven, die zich aan de
bevestigingsplaatjes bevinden, in de
bovenliggende uitsparing van het
aanslagprofiel. De schroeven moe-
52
ten zich op dezelfde afstand van
beide uiteinden van het aanslagpro-
fiel bevinden.
4. Draai beide vleugelmoeren vast.
8.2

Veiligheid

Veiligheidsvoorzieningen
•
Afdekkap
De afdekkap (55) verhindert ongewild
contact met het zaagblad en biedt
bescherming tegen rondvliegende hout-
spaanders en zaagsel.
Plaats de afdekkap tijdens het gebruik
steeds zo, dat de afstand tussen het
werkstuk en de onderzijde van de afdek-
kap vooraan maximaal 2 mm bedraagt.
56
•
Spouwmes
Het spouwmes (56) moet verhinderen
dat een werkstuk door de achterkant van
het zaagblad omhoog geduwd kan wor-
den en eventueel tegen de gebruiker
aangeslingerd wordt.
Monteer het spouwmes tijdens het
gebruik steeds zo, dat de afstand tussen
spouwmes en zaagblad 3 mm tot 8 mm
bedraagt.
•
Duwhout
De duwhout (57) voor de aanvoer is in
feite een verlengstuk van de hand zodat
de handen niet per ongeluk in het
draaiend
komen.
Het is niet toegelaten om zonder duw-
hout te werken als de afstand tussen:
Aanslagprofiel – Zaagblad ≤120 mm.
54
Veiligheidsvoorschriften voor de

bediening

Algemeen gevaar:
− Zaag nooit verschillende stukken –
of bundels met verschillende aparte
stukken – tegelijk. Er is gevaar voor
lichamelijk letsel als aparte stukken
55
zaagblad terecht kunnen
57
zonder steun door het zaagblad
worden gegrepen.
Terugslaggevaar
Het werkstuk wordt door het
zaagblad "gegrepen" en naar de
gebruiker geslingerd:
− Werk uitsluitend met een correct
ingesteld spouwmes.
− Vergewis u ervan dat de parallelle
aanslag precies parallel staat ten
opzichte van het zaagblad.
− Zorg ervoor dat de zaagbladen
steeds scherp zijn. Controleer de
werkstukken bij twijfel op de aanwe-
zigheid van vreemde voorwerpen
zoals nagels, schroeven of losse
takken.
− Bewerk nooit meer dan één werk-
stuk tegelijk.
− Druk het werkstuk tijdens het zagen
steeds op de tafel en plaats het
nooit op zijn smalle kant.
− Probeer nooit het zaagblad af te
remmen door er van de zijkant (met
een voorwerp) tegenaan te drukken.
Gevaar meegetrokken te wor-
den:
− Gebruik een duwhout als invoer-
hulp, als u kleinere werkstukken
moet zagen.
− Zaag nooit werkstukken waaraan
touwen, snoeren, riemen of draden
hangen of dergelijke materialen
bevatten.
8.3 Bediening
1. De snijhoek instellen:
− Draai de vleugelmoer (58) los.
− Stel de gewenste snijhoek in door
de zaageenheid te zwenken.
− Draai de vleugelmoer (58) vast om
de hoek te vergrendelen.
2. Stel de snijhoogte in.
− Draai de hefboom (59) naar links.
− Stel de gewenste snijhoogte in door
de hefboom omhoog of omlaag te
brengen – de afstand tussen het
werkstuk en de onderzijde van de
afdekkap vooraan mag maximaal
2 mm bedragen.
− Draai de hefboom (59) naar rechts
om de ingestelde snijhoogte te ver-
grendelen.
58
