- Seite 1 Betriebsanleitung DEKU 400 Dekupiersäge Handleiding Decoupeerzaag Betjeningsvejledning Dekupørsav Manuale d’istruzioni Sega alternativa Manual de uso Sierra de marquetería Manual de operação Serra de contorno...
- Seite 2 Die beiliegende Garantiekarte senden Sie bitte an uns zurück. Den Kaufbeleg bitte aufbewahren! Ein Anspruch auf Garantieleistungen Deutschland besteht nur gegen Vorlage des Kaufbelegs. Die Adresse Ihrer nächstgelegenen Werksvertretung finden Sie auf der hinteren Umschlagseite. Stuur de garantiekaart ingevuld aan ons terug. Bewaar de kassabon! U heeft slechts recht op garantie op vertoning van Nederland de kassabon.
-
Seite 3: Die Säge Im Überblick

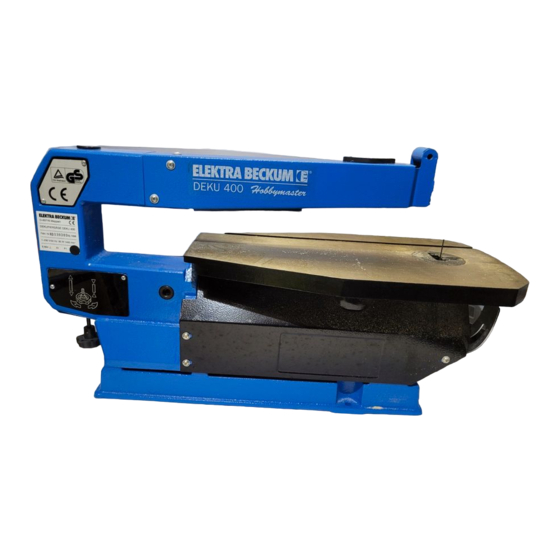

XA0006D.fm 1Deutschland Die Säge im Überblick Sägebügel Luftschlauch Sägeblattabdeckung Einstellrad für Sägeblattspannung Sägeblatt Netzkabel Feststellschraube für Sägetischneigung Motor Winkelanschlag Ein- /Aus-Schalter mit Unterspannungs- relais Sägetisch DEKU 400... -
Seite 4: Bestimmungsgemäße Verwendung
Setzen Sie die Dekupiersäge nicht im - Feuer Regen oder in feuchter Umgebung ein. - elektrischem Schlag Sorgen Sie für ausreichende Beleuchtung. so gering wie möglich zu halten. Verwenden Sie die Dekupiersäge nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen. DEKU 400... -
Seite 5: Sicherheitseinrichtungen
Umkippen der Säge zu vermeiden, kann die Säge auf einer Werkbank, Untergestell oder ähnlichem befestigt werden: 1. Untergrund mit 3 Bohrungen versehen. Sägeblattabdeckung muß während Sägens immer heruntergeklappt sein. 2. Schrauben von oben durchstecken und fest- schrauben. DEKU 400... -
Seite 6: Luftschlauch Anbringen
Je nach Platzbedarf des Werkstücks kann das Sägeblatt in zwei Positionen eingebaut werden. 1. Tischeinlegeprofil vom Sägetisch entfernen (von unten herausdrücken). Achtung! Die Sägezähne müssen immer nach unten zeigen. Der offene Sägespalt im Tischeinlegeprofil muß immer in die Richtung der Sägezähne zeigen. DEKU 400... -
Seite 7: Sägeblatt Ausrichten
1. Sägeblatt durch die Öffnung im Sägetisch stek- ken. 2. Sägeblatt in die untere Sägeblattführung ein- hängen. 3. Sägeblatt in die obere Sägeblattführung ein- hängen. Achtung! Das Sägeblatt ist jetzt noch nicht befestigt. Hierzu muß Sägeblatt gespannt werden. 4. Tischeinlegeprofil einsetzen. DEKU 400... -
Seite 8: Sägetisch Ausrichten
1. Führungsschiene des Queranschlages in eine der beiden Nuten des Sägetisches einschie- ben. 2. Queranschlag in die gewünschte Position drehen. 90° 4. Feststellschraube wieder festdrehen. 5. Gradzeiger lösen, auf die Null an der Gradskala ausrichten und wieder festschrauben. DEKU 400... -
Seite 9: Tischeinlegeprofil Wechseln
3. Sägeblattabdeckung herunterklappen. 4. Netzstecker einstecken. 5. Säge einschalten. 6. Werkstück sägen. 7. Säge ausschalten, wenn nicht unmittelbar wei- 2. Neues Tischeinlegeprofil einsetzen. tergearbeitet werden soll. Der offene Sägespalt im Tischeinlegeprofil muß immer in die Richtung der Sägezähne zeigen. DEKU 400... -
Seite 10: Säge Reinigen
Seitlichen Druck auf das Sägeblatt vermei- den. Säge vibriert Ungenügende Befesti- Säge richtig auf geeig- gung neter Untergrund befe- stigen (siehe „Inbe- triebnahme“). Sägetisch lose Sägetisch positionie- ren und befestigen. Motorbefestigung lose Befestigungsschrau- ben überprüfen und ggf. festziehen. DEKU 400... -
Seite 11: Technische Daten
101 064 5898 zwei Spannarme komplett mit Lagerbuchsen, Ach- sen, und Sägeblattführung; Verbindungsfeder; Spannschraube. Beutel mit Antriebseinseinheit: 101 064 5871 zwei Exzenterkurbeln komplett; Innensechskantchraube M5x30; Mutter M5; zwei Federringe 5,2 mm; Lagerbuchse 8 mm breit; Lagerbuchse 4 mm breit. DEKU 400... - Seite 59 Declaramos, que el modelo de la máquina/aparato - Declaramos que o tipo de construção da máquina/do aparelho Hobbymaster Dekupiersäge DEKU 400 Art.-Nr. - Stock-no. - N° d’ article - art.-nr. - art.-nr . - Art.-nr. - Art.-Nr. - tuotenumero - N° Art. - Art.N° - artigo n°: 016 400 0001 folgenden einschlägigen Bestimmungen entspricht - corresponds with the following relevant regulations...
