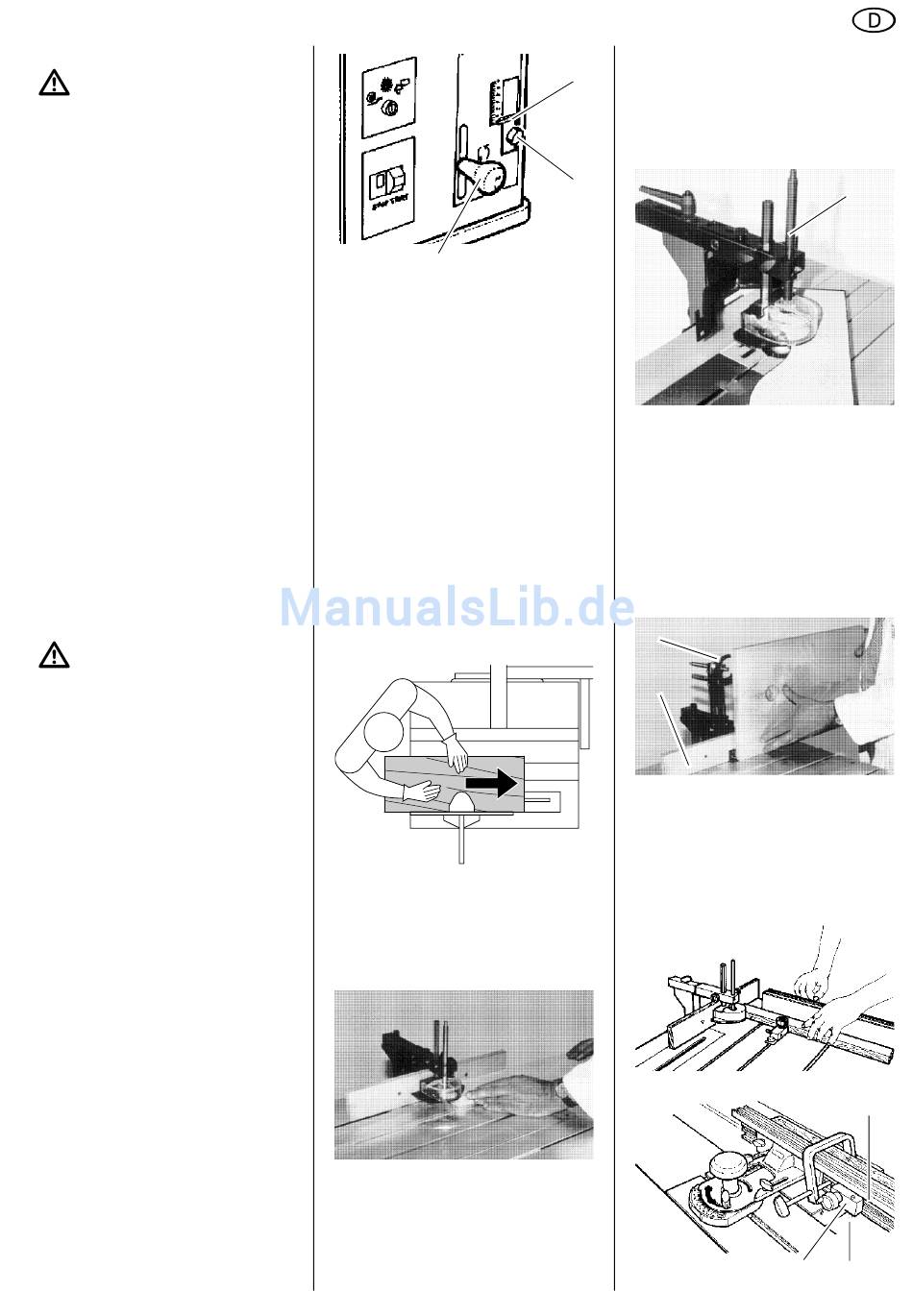

Bedienung - Elektra Beckum Multi 180 A Betriebsanleitung

Sicherheitshinweise zur Bedienung
Allgemeine Gefahr:
− Montieren Sie nur geeignetes Fräs-
werkzeug. Die Montage von Schleif-
oder Polierscheiben ist unzulässig.
− Überprüfen Sie vor dem Einschal-
ten, ob das Fräswerkzeug fest ein-
gespannt ist.
− Überprüfen Sie vor dem Einschal-
ten, ob sich das Fräswerkzeug frei
drehen kann. Drehen Sie hierzu das
Fräswerkzeug vorsichtig von Hand –
Achtung – Schnittgefahr!
− Bearbeiten Sie immer nur ein Werk-
stück zugleich.
− Verwenden Sie je nach Einsatz-
zweck die entsprechenden Sicher-
heitseinrichtungen, die ein verse-
hentliches Berühren
Fräswerkzeugs verhindern. Passen
Sie diese Sicherheitseinrichtungen
genau an den entsprechenden Ein-
satzzweck und die Werkstückab-
messungen an.
− Verwenden Sie eine Zuführhilfe,
wenn Sie ein Werkstück unter
300 mm Länge bearbeiten wollen.
− Führen Sie das Werkstück beim
Bearbeiten immer nur gegen die
Drehrichtung des Fräswerkzeugs.
Rückschlaggefahr
Werkstück wird vom Fräswerk-
zeug erfasst und gegen den Bediener
geschleudert:
− Benutzen Sie stets scharfe Fräs-
werkzeuge.
− Suchen Sie im Zweifel Werkstücke
auf Fremdkörper (zum
Nägel, Schrauben oder lose Äste)
ab.
− Verwenden Sie je nach Einsatz-
zweck die entsprechenden Sicher-
heitseinrichtungen, die ein sicheres
Führen des Werkstücks gewährleis-
ten. Passen Sie diese Sicherheits-
einrichtungen genau an den ent-
sprechenden Einsatzzweck und die
Werkstückabmessungen an.
9.3

Bedienung

1. Je nach Einsatzzweck, Fräswerk-
zeug, Fräsanschlag, Werkstückan-
schlag und Werkstückspannvorrich-
tung montieren und anpassen.
Gegebenenfalls auch Schiebeschlit-
ten, Spannzwinge oder Tischverlän-
gerung einsetzen (siehe Anwen-
dungsbeispiele).
2. Fräshöhe einstellen:
− Verstellhebel (80) gegen den Uhr-
zeigersinn drehen
.
− Gewünschte Höhe durch Heben
oder Senken des Verstellhebels ein-
stellen.
Mit dem Anschlagreiter (81) kann
die Höhenverstellung der Frässpin-
del begrenzt werden. Dies ist z.B.
beim Einsetzfräsen
des
wenn nur eine begrenzte Tiefe aus-
gefräst werden soll.
Zum Verstellen des Anschlagreiters,
Flügelmutter (82) lösen, Anschlag-
reiter einstellen und Flügelmutter
wieder festziehen.
− Verstellhebel im Uhrzeigersinn dre-
hen, um die Höheneinstellung zu
fixieren.
3. Betriebsarten-Wahlschalter
Betrieb als Tischfräse stellen.
4. Motor einschalten.
5. Richtige Arbeitsposition einnehmen.
Beispiel
6. Maschine ausschalten, wenn nicht
unmittelbar weitergearbeitet wer-
den soll.
Anwendungsbeispiele
•
Gerade Profile fräsen:
1. Alle Sicherheitseinrichtungen und
Bedienelemente wie abgebildet an
das Werkstück anpassen.
2. Werkstück bearbeiten.
81
82
80
erforderlich,
auf
DEUTSCH
•
Gebogene Profile fräsen:
1. Hölzernes Fräsanschlag-Lineal
abschrauben.
2. Zentrierstift (83) so einstellen, dass
das Werkstück im richtigen Abstand
zum Fräswerkzeug gehalten wird.
3. Alle Sicherheitseinrichtungen und
Bedienelemente wie abgebildet an
das Werkstück anpassen.
4. Werkstück bearbeiten.
•
Platten hochkant fräsen:
1. Werkzeugverdeckung (84) am Fräs-
anschlag nach Lösen der Rändel-
schraube zurück schwenken.
2. Werkstück wie abgebildet am Fräs-
anschlag-Lineal (85) entlang führen.
84
85
3. Werkstück bearbeiten.
•
Nuten fräsen:
1. Werkstückanschlag auf dem Schie-
beschlitten montieren.
2. Werkstück wie abgebildet festspan-
nen:
Querfräsen:
Längsfräsen:
86
83
87
88
11
