42
41 44

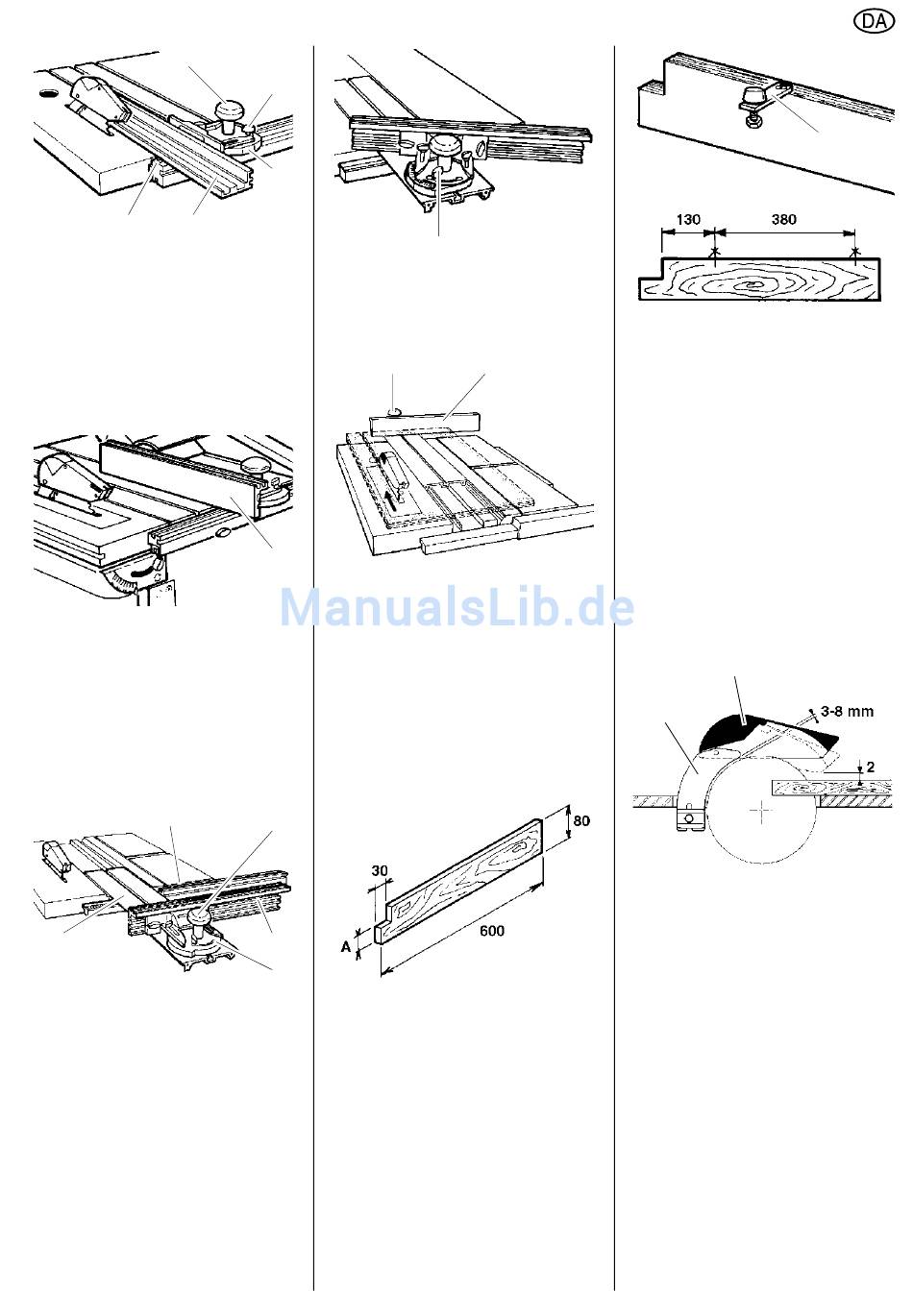

2. Vingeskruen løsnes og holderens
vinkel justeres til (43) 90°. Vinge-
skruen spændes fast igen (43).
3. Anslagsprofilen kan – alt efter
anvendelsesformålet
fladt (44) eller på højkant (45) på
holderen.
Den flade montering skal anvendes
ved flade emner eller ved skråtstillet
savklinge.
4. Anslagsprofilen skubbes på holde-
ren og vingeskruen spændes fast.
Montering som tværanslag:
1. Ledeskinnen (46) skubbes helt til
højre.
2. Holderen til anslaget for arbejdsem-
ner (47) skubbes ind i skydeslæ-
dens (48) not. Knoppen (49) spæn-
des herefter fast.
46
48
3. Anslagsprofilen (50) skubbes på
holderen og vingeskruen spændes
fast.
NB!
Anslagsprofilen må ikke rage
hen til skæringslinien!
4. For at kunne indstille anslagsvink-
len, løsnes vingeskruen (51) og den
ønskede vinkel på holderen kan ind-
stilles. Spænd vingeskruen fast
igen.
43
40
5. Til skæring af plader, skubbes hol-
deren til anslaget for arbejdsemner
ind i noten på skydeslæden (52) i
den bagerste slædedel. Knoppen
– monteres
(53) spændes herefter fast.
45
Fremstil en forsatsliste
En forsatsliste forhindrer ved skæringen
med tværanslaget, at emnerne frynser
på bagsiden. I den forbindelse skrues
forsatsliste foran anslagsprofilen, såle-
des at forsatslisten rager op over
anslagsprofilen. Forsatslistens udstå-
ende del saves dernæst med af ved
skæringen.
Da forsatslisten er en sliddel, skal den
fremstilles på ny for hver skæring som
vist på tegningen:
49
50
47
1. Fremstil af et ca. 10 mm tykt bræt
en liste med de givne mål. Målet "A"
må maksimum være 15 mm.
2. Skru begge fastgørelsesplader (54)
ind i listen foroven med to træskruer
med de viste afstande.
51
53 52
DANSK
3. Sekskantskruernes hoveder, som
sidder på fastgørelsespladerne,
skubbes ind i anslagsprofilens øvre
liggende udskæring. Skruerne skal
være lige langt fra anslagsprofilens
ender.
4. Spænd begge vingemøtrikker fast.
8.2

Sikkerhed

Sikkerhedsudstyr
•
Spånhætte
Spånhætten (55) beskytter mod utilsigtet
berøring af savklingen og mod omkring-
flyvende spåner.
Spånhætten skal under driften altid være
centreret således, at afstanden mellem
emnet og spånhættens foranliggende
underkant maksimalt udgør 2 mm.
55
56
•
Spaltekniv
Spaltekniven (56) forhindrer,
arbejdsemnet gribes af opkommende
savtænder og slynges mod operatøren.
Spaltekniven skal altid være monteret
under driften således, at afstanden mel-
lem spaltekniv og savklinge er 3 mm til
8 mm.
•
Skubbestok
Skubbestokken (57) anvendes som for-
længelse af hånden og sikrer mod util-
sigtet berøring af savklingen.
Skubbestokken skal altid bruges når
afstanden
Anslagsprofil – savklinge ≤120 mm.
54
at
37
