− Kutteren skal afdækkes med kutter-
afdækningens afdækningsplade,
når maskinen ikke anvendes som
tykkelseshøvl.
6.3

Betjening

1. Emnet lægges op mod anslaget for
arbejdsemner.

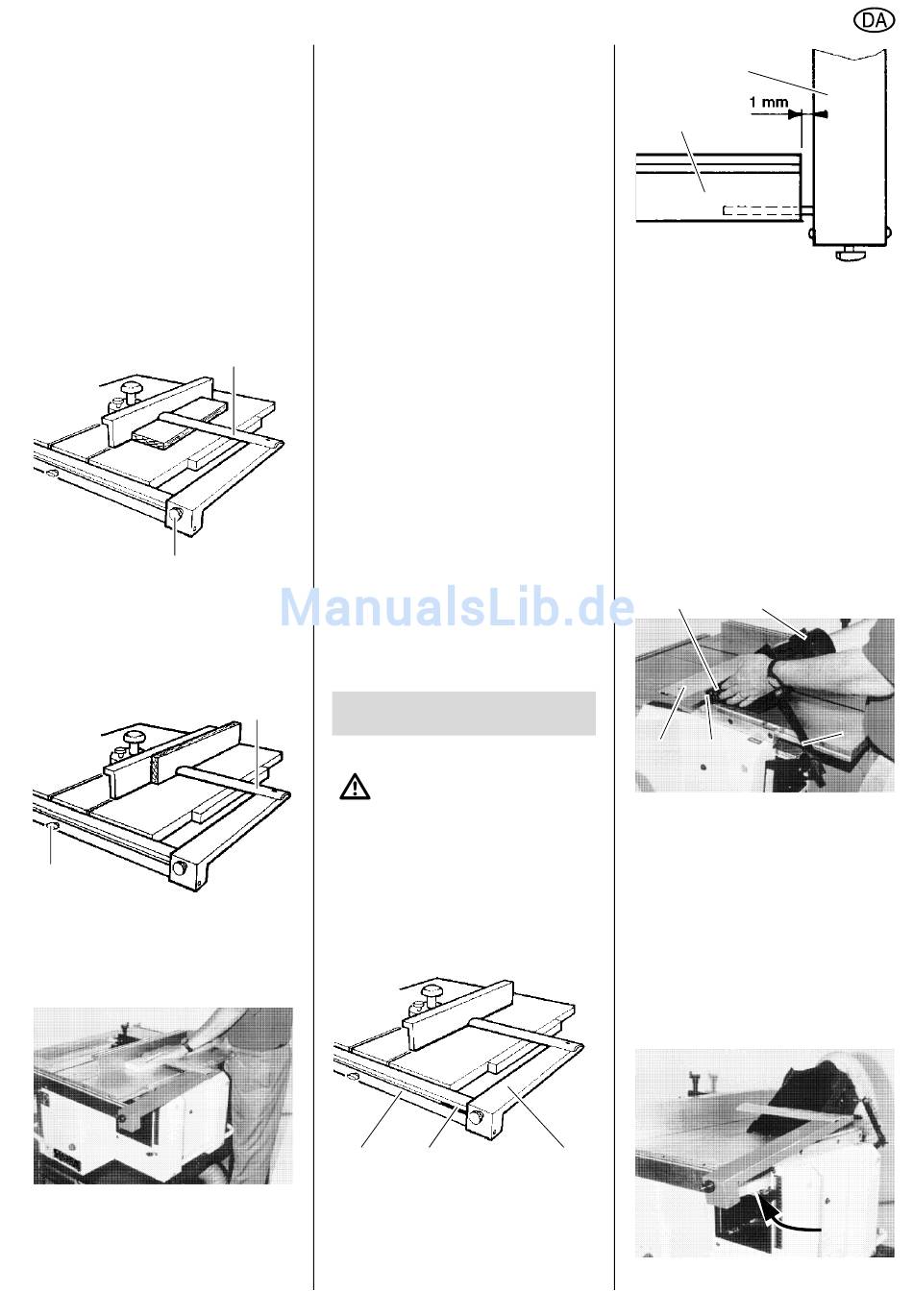

2. Indstil kutterens afdækningsplade:
− Høvling af bredsider eller emner på
op til 75 mm højde:
Tilpas emnets højde til afdæknings-
pladen (23) med reguleringsskruen
(22). Når emnet føres frem, glider
hænderne hen over afdækningspla-
den.
22
− Høvling af kanter (samlinger) eller
emner på over 75 mm højde:
Efter at reguleringsskruen (24) er
løsnet tilpasses afdækningspladen
(25) til emnets bredde.
24
3. Modi-funktionsvælger
afretter og tykkelseshøvl.
4. Start motoren.
5. Indtag korrekt arbejdsstilling: Stil
Dem ved siden af fødebordet.
6. Skub emnet lige over fødebordet.
Hold derved fingrene samlet og før
emnet med den flade hånd. Tryk
kun på emnet på fødebord.
7. Sluk for maskinen, hvis den ikke
umiddelbart skal anvendes.
Emnedimensioner
•
Bredde maksimal 180 mm.
•
Højde mindst 5 mm.
Maskinen høvler 1 mm af per arbejds-
gang.
Tips & tricks
•
Emner høvles alt efter mulighed
langs med fiberstrukturen.
•
Anvend en rullestander foran og
bagved høvlemaskinen ved lange
emner.
•
Ved afretning af et buet (skævt)
bræt,
23
nedad.
•
Ved afretning af et kort emne:
− Anvend skubbeplade;
− Emne med kant skal høvles
foran;
− Emne føres cirka 20° vredet i for-
hold til fremføringsretningen.
•
Hold bordenes overflade rent – fjern
særligt harpiksrester med en egnet
rengørings-
spray (tilbehør).
•
Bordets overflade behandles i tilslut-
ning hertil med et smøremiddel (for
eksempel WAXILIT). Herved opnås
et rent høvleresultat og fremføringen
går lettere.
7. Anvendelse som tykkel-
25
seshøvl:
7.1

Indstilling

Fare!
Før maskinen justeres:
− Slå maskinen fra.
− Træk netstikket ud.
− Vent indtil maskinen står stille.
Monter kutter-afdækning:
stilles på
1. Fladstålet (26) på kutterafdæknin-
gens (27) arm skubbes fra siden ind
i ledeskinnen (28).
28
For at kutter-afdækningens arm kan
bevæges, skal der mellem armen
(29) og ledeskinnen (30) være en
afstand på 1 mm
læg den hvælvede side
og vedligeholdelses-
26 27
DANSK
.
29
30
2. Fladstålets skruer med indvendig
sekskant spændes fast.
Monter spånudsugningsanlægget
Spånudsugningsanlægget består af to
dele, udsugningsstudsen (31) og udsug-
ningstragten (32). Begge dele er monte-
ret til radialarmen (33) og holdes sam-
men af fjederklemmer.
1. Klap spånudsugningsanlæggets to
dele sammen.
2. Spånudsugningsanlægget
oppefra over kutteren som vist på
tegningen. Udsugningstragtens to
kanter skal gribe ind i udsparingerne
til venstre og til højre for kutteren
(34).
31 32
35 34
3. Fastgør udsugningstragten til kutter-
afdækningen (35).
4. Udsugningsstudsen forbindes med
et egnet spånudsugningsanlæg.
7.2

Sikkerhed

Sikkerhedsudstyr
•
Returslagssikring
Returslagssikringen (36) (i høvlemaski-
nens indre, ikke synlig) forhindrer, at et
emne slynges tilbage mod operatøren af
den roterende kutter.
svinges
33
36
