Betrieb als Abricht- und Dicken-
hobel
Betrieb als Tischkreissäge
Betrieb als Tischfräse
Aus-Stellung
Wenn der Schlüssel in der Aus-Stellung
abgezogen wird, ist die Maschine gegen
unbefugte Benutzung gesichert.
Not-Aus-Taster
Mit dem Not-Aus-Taster (5) wird die
Maschine in jeder Betriebsart sofort
abgeschaltet.
Unterspannungsrelais
Bei Spannungsausfall wird ein Unter-
spannungsrelais ausgelöst. Damit wird
verhindert, dass das Gerät von allein
anläuft, sobald wieder Spannung vor-
handen ist. Zum erneuten Einschalten
muss die Taste START betätigt werden.

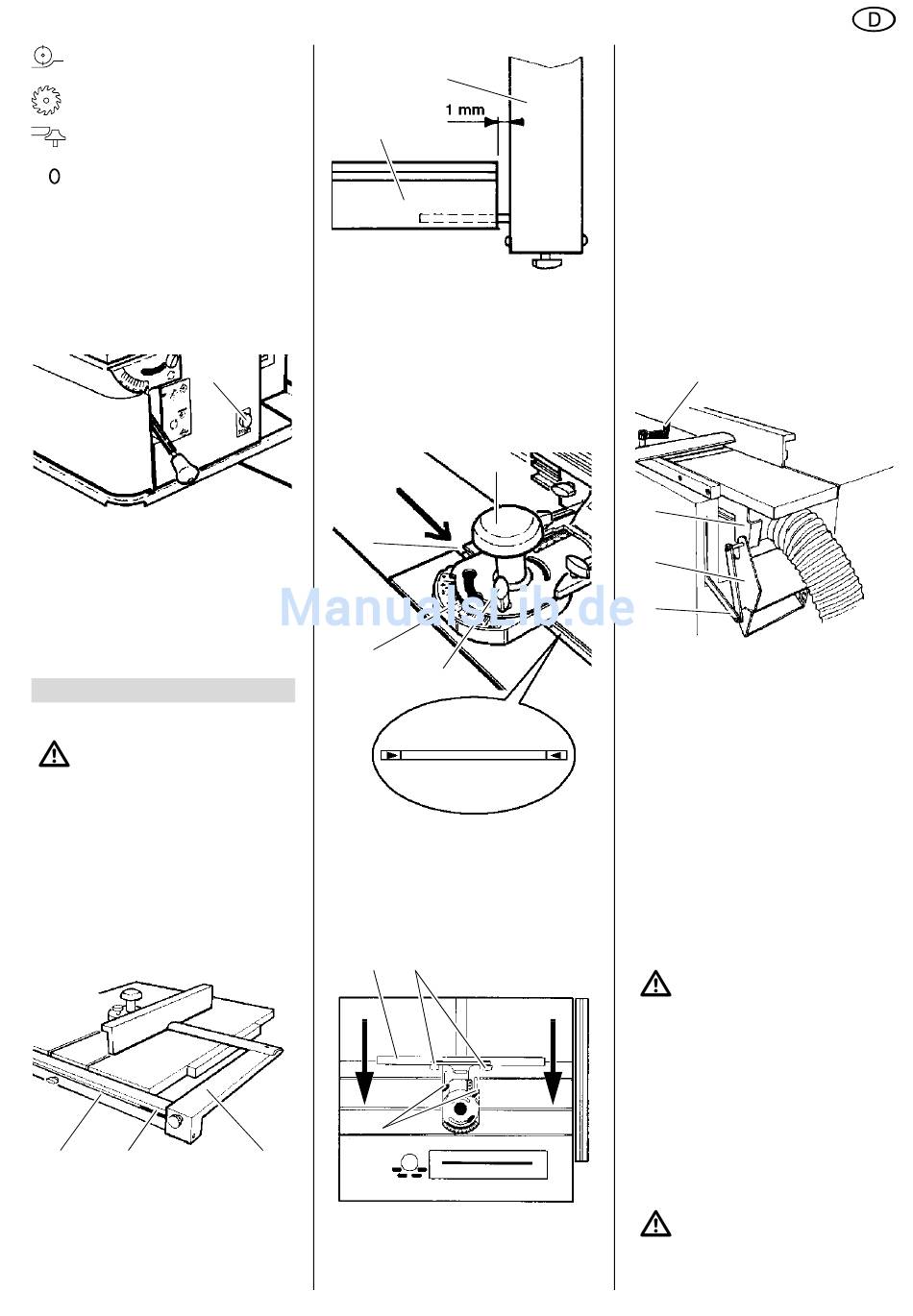

6. Betrieb als Abrichthobel
6.1
Einrichten
Gefahr!
Vor
dem
Einrichten
Maschine:
− Maschine ausschalten.
− Netzstecker ziehen.
− Warten bis die Maschine still-
steht.
Messerwellen-Abdeckung montieren:
1.
Flachstahl (6) am Arm der Messer-
wellen-Abdeckung (7) von der Seite
in das Führungsprofil (8) schieben.
8
6
Damit der Arm der Messerwellen-
Abdeckung bewegt werden kann,
muss zwischen Arm (9) und Füh-
rungsprofil (10) ein Abstand von
1 mm bleiben.
10
2.
Innensechskantschrauben
Flachstahls festziehen.
Werkstückanschlag montieren
1.
Träger
(11) in die Nut (12) des Schiebe-
5
schlittens einschieben, bis sich der
Träger zwischen den beiden Pfeil-
markierungen befindet. Knauf (13)
festziehen.
12
11
der
2.
Flügelschraube (14) lösen und Win-
kel am Träger auf 90° einstellen.
Flügelschraube (14) festziehen.
3.
Anschlagprofil (15) mit der Schmal-
seite nach unten auf den Träger
schieben und Flügelschrauben (16)
festziehen.
15
17
7
4.
Flügelschrauben (17) lösen und
Anschlagprofil ganz in Pfeilrichtung
ziehen. Flügelschrauben (17) fest-
ziehen.
9
des
des
Werkstückanschlags
13
14
16
DEUTSCH
Späneabsaugeinrichtung montieren
Die
Späneabsaugeinrichtung
aus zwei Teilen, dem Absaugstutzen
(18) und dem Absaugtrichter (19). Beide
Teile sind am Auslegerarm (20) befestigt
und
werden
durch
Federklammern
zusammengehalten.
1.
Federklammern öffnen und beide
Teile der Späneabsaugeinrichtung
auseinander schwenken.
2.
Kurbel (21) für den Dickentisch ein-
stecken und Dickentisch gegebe-
nenfalls etwas herunterkurbeln.
3.
Absaugstutzen (18) wie abgebildet
unter den Tisch schwenken. Der
Absaugstutzen muss oben unter die
Leiste des Hobeltisches greifen.
21
18
19
20
4.
Absaugstutzen durch Hochkurbeln
des Dickentisches fixieren.
5.
Absaugstutzen mit einer geeigne-
ten Späneabsauganlage verbinden.
6.2
Sicherheit
Sicherheitseinrichtungen
•
Messerwellen-Abdeckung
Die Messerwellen-Abdeckung verhin-
dert, dass die rotierende Messerwelle
beim
Abrichthobeln
berührt
kann.
Für einen wirkungsvollen Schutz muss
die Messerwellen-Abdeckung immer an
das Werkstück angepasst werden.
Sicherheitshinweise zur Bedienung
Rückschlaggefahr!
Werkstück wird von der Mes-
serwelle erfasst und gegen den
Bediener geschleudert:
− Benutzen Sie stets scharfe Hobel-
messer.
− Suchen Sie im Zweifel Werkstücke
auf
Fremdkörper
(zum
Nägel, Schrauben oder lose Äste)
ab.
− Hobeln Sie ein Werkstück stets über
die volle Werkstücklänge.
Gefahr durch Berühren der
rotierenden Messerwelle:
− Halten
Sie
immer
Abstand zur Messerwelle.
besteht
werden
Beispiel
ausreichend
5
