6. Het werkstuk langzaam en loodrecht
op de schaafas invoeren. Het werk-
stuk wordt automatisch ingevoerd.
7. Het werkstuk moet loodrecht op de
schaafas en door de schaafbank
zelf in de machine getrokken wor-
den.
Om het werkstuk uit de machine te
nemen, gaat u opzij van de uitvoer-
opening staan.
8. Als u stopt met werken, dan moet u
de machine uitzetten.
Werkstukafmetingen
•
Lengte: minstens 200 mm.
•
Breedte: maximaal 180 mm.
•
Hoogte: minstens 4 mm;
maximaal 180 mm.
De schaafmachine kan in één gang
maximaal 2 mm materiaal wegschaven.
Tips & trucs
•
Schaaf de werkstukken met de rich-
ting van de vezels mee, indien
mogelijk.
•
Maak bij lange werkstukken gebruik
van rolsteunen voor en na de
schaafbank.
•
Bij het vandikteschaven is het beter
voor meer schaafbeurten met een
kleine schaafdiepte te kiezen dan
voor minder schaafbeurten met een
grote schaafdiepte.
•
Houd het tafeloppervlak schoon –
verwijder vooral de harsrestanten
met behulp van een
geschikte reinigings-
houdsspray (accessoire).
•
Behandel de oppervlakken van de
machinetafel na het schaven met
een glijmiddel (bijvoorbeeld WAXI-
LIT). Dit zorgt voor een zuiver
schaafresultaat en een vlottere aan-
en uitvoer.
8. Gebruik als tafelzaagma-
chine
8.1

Instellen

Gevaar!
Alvorens de machine in te stel-
len:
− zet u de machine uit.
− trekt u de stekker uit het stopcon-
tact.
− wacht u tot de machine helemaal
stilstaat.

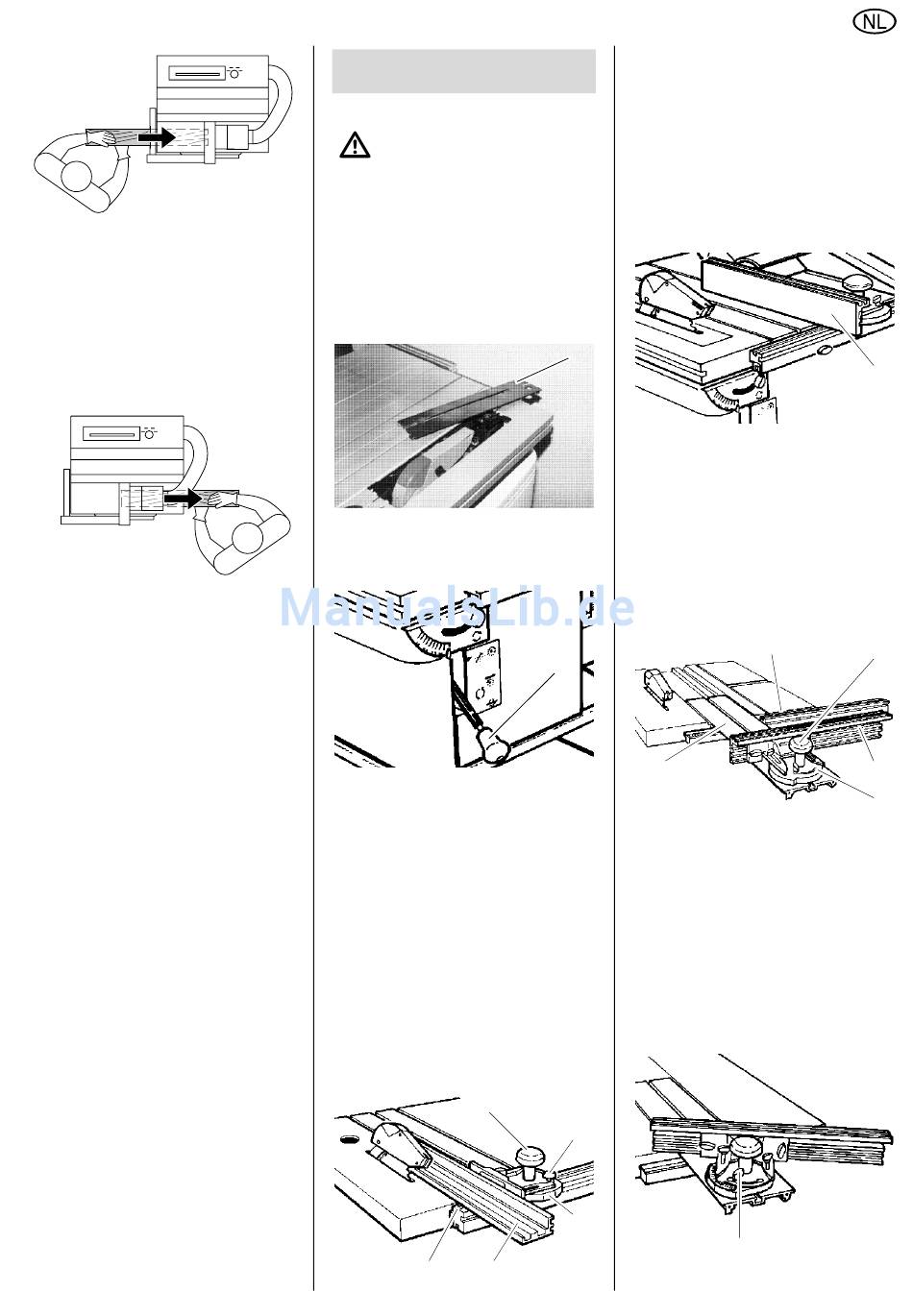

Het zaagblad uitzwenken:
1. Verwijder het inlegprofiel (38).
2. Om het zaagblad uit te zwenken,
draait u de hefboom (39) naar links,
duwt u hem naar beneden en draait
u de hefboom naar rechts weer vast.
3. Plaats het tafelinlegprofiel terug:
Buig hiervoor beide helften van het
inlegprofiel achteraan iets uiteen en
schuif het inlegprofiel over het zaag-
blad en het spouwmes. Pas het
inlegprofiel vervolgens weer in de
tafel zodat het hiermee gelijk ligt.
De werkstukaanslag monteren
De werkstukaanslag kan als parallelle
aanslag of dwarsaanslag gemonteerd
worden.
Montage als parallelle aanslag:
1. Schuif de steun van de werkstuk-
aanslag (40) in de gleuf (41) van het
geleidingsprofiel. Draai de knop (42)
hiervoor
vast.
en onder-
38
39
42
43
40
41 44
NEDERLANDS
2. Draai de vleugelschroef (43) los en
stel de steun in op 90°. Draai de
vleugelschroef (43) vast.
3. U kunt het aanslagprofiel – afhanke-
lijk van de toepassing – liggend (44)
of rechtopstaand (45) op de steun
monteren.
Bij vlakke werkstukken resp. bij het
zaagblad in schuine stand moet u
het aanslagprofiel liggend monte-
ren.
4. Schuif het aanslagprofiel op de
steun en draai de vleugelschroeven
vast.
Montage als dwarsaanslag:
1. Schuif het geleidingsprofiel (46) vol-
ledig naar rechts.
2. Schuif de steun van de werkstuk-
aanslag (47) in de gleuf van de
schuifslede (48). Draai de knop (49)
vast.
46
48
3. Schuif het aanslagprofiel (50) op de
steun en draai de vleugelschroeven
vast.
Opgelet!
Het aanslagprofiel mag niet tot
aan de snijlijn komen!
4. Om de aanslaghoek in te stellen,
draait u de vleugelschroef (51) los
en stelt u de gewenste hoek op de
steun in. Draai de vleugelschroef
vast.
51
45
49
50
47
51
