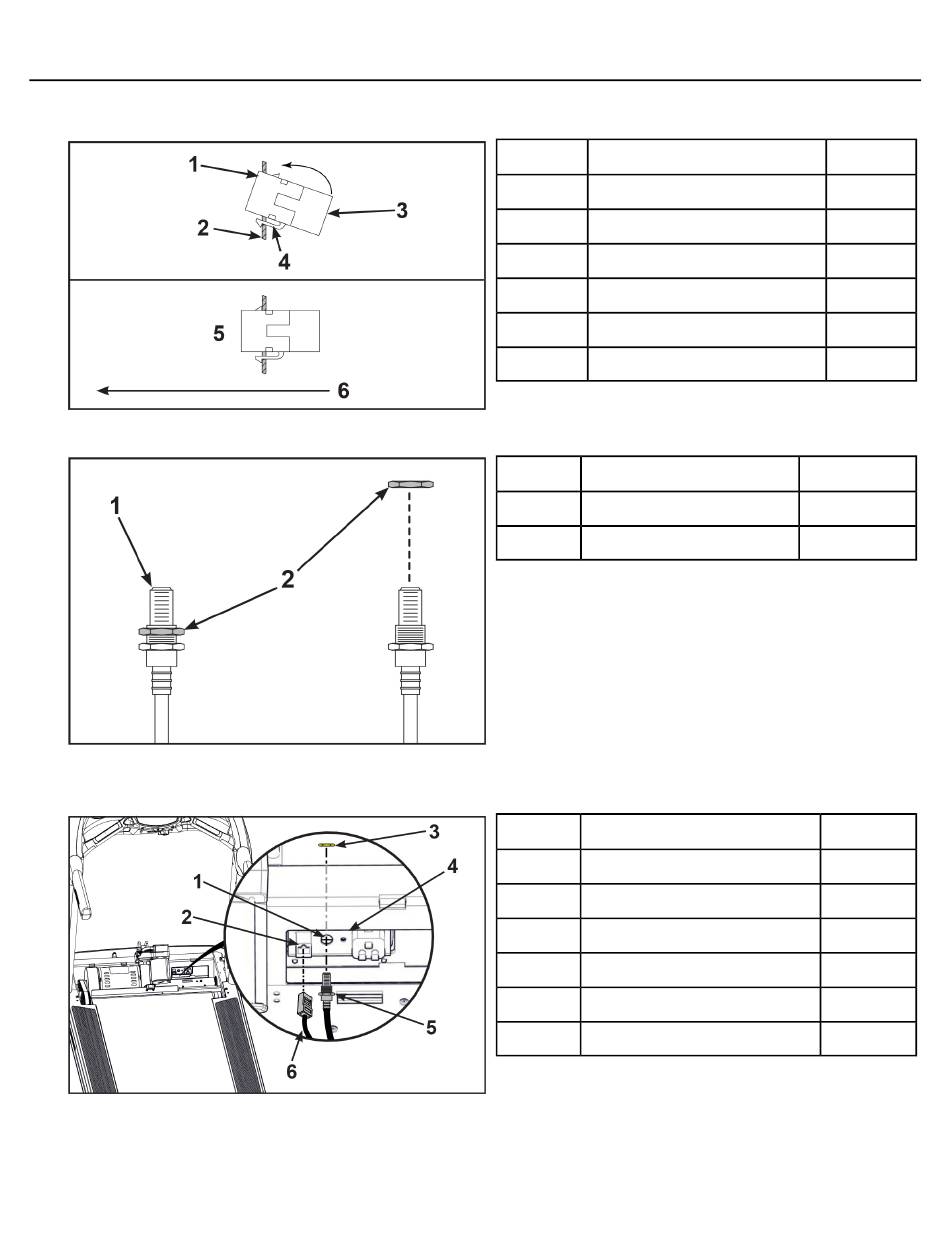

Montieren Sie optional A/V oder CSAFE-Kabel
1. Legen Sie den CSAFE-Koppler in die Trägerplatte durch Einhaken der unteren Lasche in die
Halterung und lassen Sie sie in der oberen Lasche einrasten.
2. Schrauben Sie die Mutter am Ende des A/V-Kabels ab.
3. Legen Sie das A/V-Kabel in die D-förmige Öffnung in der Trägerplatte auf der Vorderseite des
Geräts.
4. Drehen Sie die in Schritt 2 entfernte Mutter von Hand auf das A/V-Kabel.
Cybex 790T Laufband Teilnummer LT-24467-1 E
Seite 27 von 112
Beschreibung
1 Untere Lasche
2 Trägerplatte
3 CSAFE-Koppler
4 Untere Lasche
5 Installiert
6 Gerätvorderseite
Beschreibung
1 A/V-Kabel
2 Mutter
Beschreibung
1 A/V-Kabelloch
2 CSAFE-Koppler
3 Mutter
4 Trägerplatte
5 A/V-Kabel
6 CSAFE-Kabel, rot
Menge
1
1
1
1
1
1
Menge
1
1
Menge
1
1
1
1
1
1
