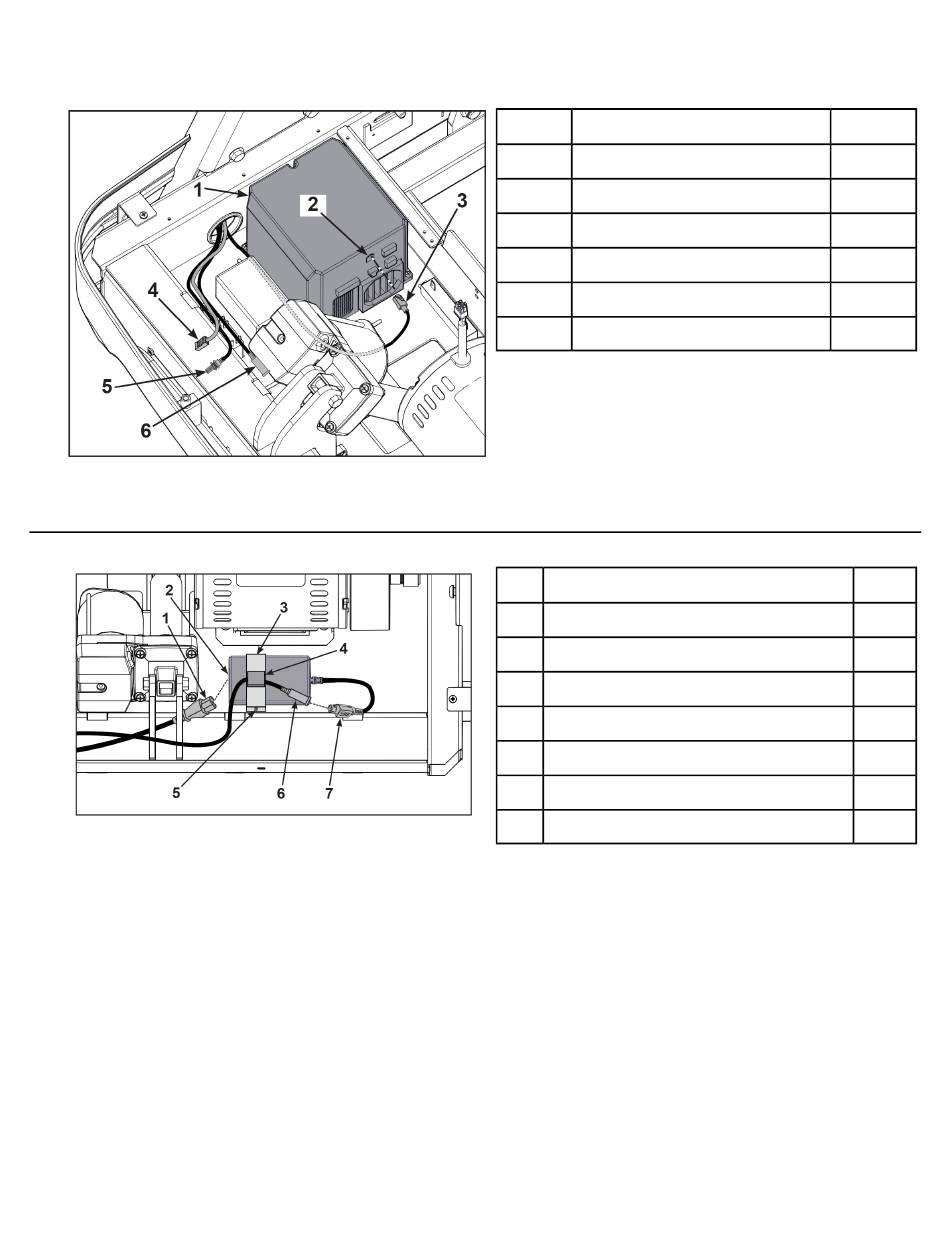

2. Stecken Sie das Displaykabel am unteren Ende des rechten Stützenbauteils in den Übertragungs-Port
des Controllers.
Installieren des Netzteils
1. Das Netzteil am Unterteil mithilfe der Klammer und der Schraube anbringen.
2. Das Netzkabel in die Netzanschlussbuchse des Netzteils einstecken.
3. Das Konsolenkabel durch die graue Kabelklammer verlegen.
4. Den DIN-Steckverbinder des Konsolenkabels am Netzteilausgang anschließen. Sicherstellen, dass
die beiden Steckverbinder fest verbunden sind und ohne Zurückziehen der Hülse zur Freigabe nicht
getrennt werden können.
Cybex 790T Laufband Teilnummer LT-24467-1 E
Seite 26 von 112
Beschreibung
1
Steuereinheit
2
Übertragungs-Port
3
Display-Kabel, Schwarz
4
CSAFE-Kabel, rot (optional)
5
Koaxialkabel (optional)
6
Netzkabel
Beschreibung
1
Netzkabel
2
Netzeingang
3
Klemme
4
Graue Kabelklammer
5
Schraube
6
Konsolenkabel-DIN-Steckverbinder
7
Netzteilausgang
Menge
1
1
1
1
1
1
Menge
1
1
1
1
1
1
1
