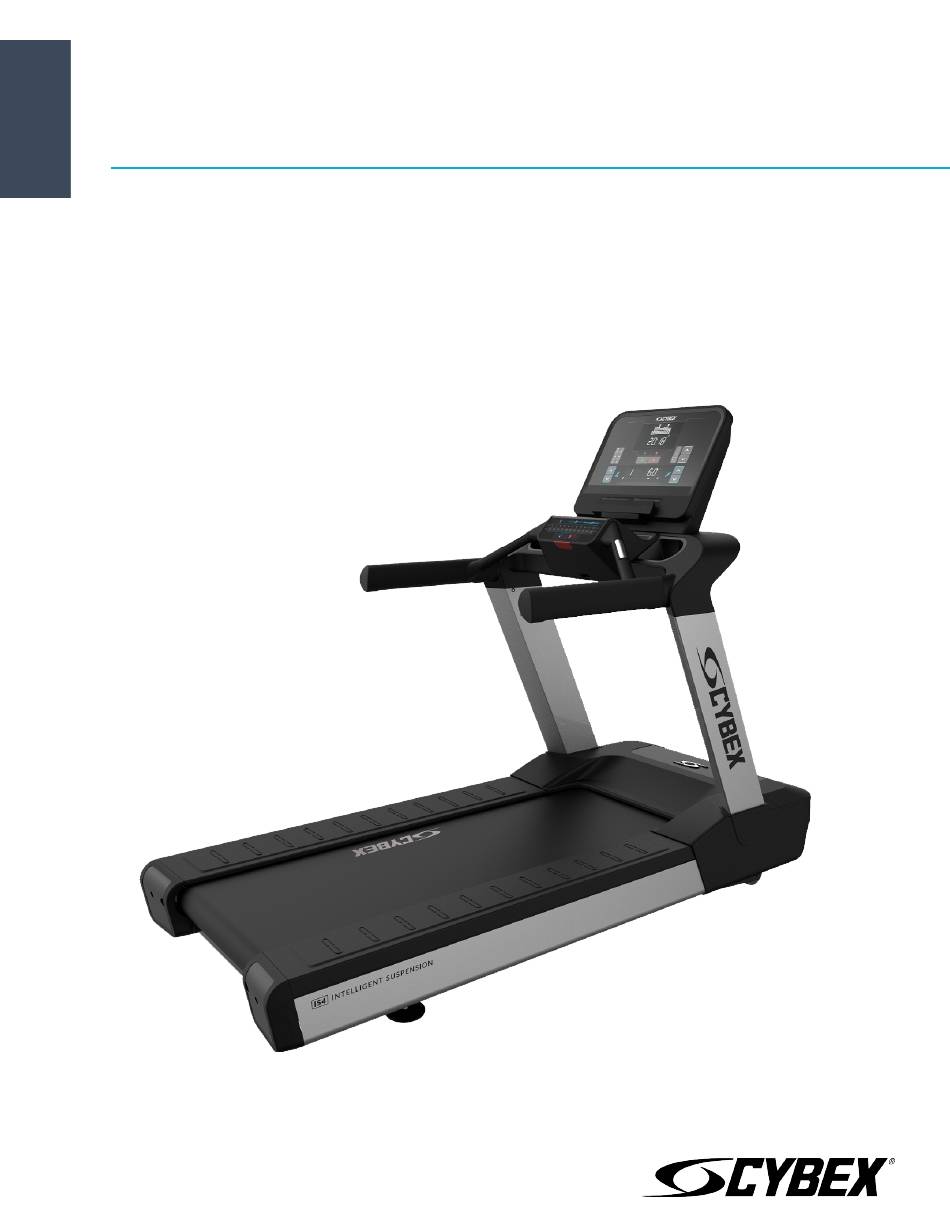

- Seite 1 Cybex - R Series Treadmill Montageanleitung Teilenummer 1008084-0007 AC...
-
Seite 3: Link Benutzer Und Service-Dokumente
Link Benutzer und Service-Dokumente Operation Manuals and other Product Information available at https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents Trobareu el manual de funcionament i altra informació de producte a https://www.lftechsupport.com/web/document-library/documents Mae Llawlyfrau Gweithredu a Gwybodaeth Arall am Beiriannau ar gael yn https://www.lftechsupport.com/web/document-library/documents Die Betriebsanleitung und andere Produktinformationen erhalten Sie unter https://www.lftechsupport.com/web/document-library/documents... -
Seite 4: Inhaltsverzeichnis
Cybex-Logo sind eingetragene Warenzeichen von Cybex International, Inc. HAFTUNGSAUSSCHLUSS: Cybex International, Inc. gibt keine Zusicherungen oder Garantien in Bezug auf den Inhalt dieses Handbuchs. Wir behalten uns das Recht vor, dieses Dokument jederzeit zu überarbeiten oder Änderungen am hierin beschriebenen Produkt ohne vorherige Ankündigung und ohne Verpflichtung hierzu, ohne irgendeine Person hiervon in Kenntnis zu setzen, vorzunehmen. -
Seite 5: Erste Schritte
Verwendung das Benutzerhandbuch durch. WARNUNG: Unsachgemäßer oder übermäßiger Gebrauch von Trainingsgeräten kann gesundheitliche Probleme zur Folge haben. Cybex International, Inc. Sofern Risikofaktoren vorliegen empfiehlt es sich NACHDRÜCKLICH, sich vor erstmaliger Trainingsaufnahme ärztlich untersuchen zu lassen. Dies gilt für Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholesterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht... - Seite 6 • Wenn Warnhinweise fehlen oder beschädigt sind, wenden Sie sich sofort an den Kundendienst, um die Warnaufkleber auszutauschen. Die Warnaufkleber sind im Lieferumfang enthalten und sollten vor der ersten Verwendung des Geräts angebracht werden. Cybex International, Inc. ist nicht für fehlende oder beschädigte Warnaufkleber verantwortlich.
-
Seite 7: Aufbau
Aufbau Lesen Sie das Benutzerhandbuch vor Aufbau des Laufbands sorgfältig durch. Bringen Sie das Laufband zum Aufstellungsort. Anforderungen für den Netzanschluss Das Laufband muss an eine separate* Netzleitung mit isoliertem Nullleiter angeschlossen werden. Dabei die in der folgenden Tabelle aufgelisteten Elektrik-Konfigurationen beachten. Netzspannung Frequenz (Hz) Betriebsstätten... -
Seite 8: Laufbandes
Aufstellung und Stabilisierung des Laufbandes Alle Sicherheitsvorkehrungen befolgen. Das Laufband zum Aufstellungsort bringen. Hinweis: Siehe Justieren und Spannen der Lauffläche, um die Lauffläche zu zentrieren. Sicherheitsabstände Die folgenden Angaben dienen als regionale Bezugsdaten für Sicherheitsabstände um das Laufband herum. • EU: Laut der europäischen Sicherheitsnorm EN ISO 20957 muss hinter dem Laufband ein Abstand von mindestens 2 Meter und mindestens der Gerätebreite eingehalten werden. -
Seite 9: Einschalten Des Gerätes
Einschalten des Gerätes Das Laufband am Netzschalter (EIN/AUS) vorne am Laufband einschalten (I). Verlegung des Netzkabels WARNUNG: Sicherstellen, dass das Netzkabel gezogen ist, bevor es um oder durch das Laufband gezogen wird. Das Netzkabel kann links oder rechts von der Bedienoberfläche geführt werden. Überschüssiges KABEL kann zusammengelegt und mit den vorinstallierten Clips unter der Vorderseite des Laufbands verstaut werden. -
Seite 10: Beschreibung
1. Wechseln Sie zur Trainingsprogrammauswahl. 2. Hierfür muss der Bildschirm in einer bestimmten Abfolge berührt werden: OBEN LINKS, OBEN RECHTS, OBEN LINKS und OBEN RECHTS. 3. Tippen Sie das Symbol Gerät sperren an. Aktiviert wird angezeigt. Artikel Beschreibung Menge „Gerät sperren“-Symbol „Aktiviert“-Symbol „Beenden“-Symbol 4. -
Seite 11: Produktüberblick
Produktüberblick Produkteigenschaften Artikel Beschreibung Anzahl Konsole Benutzersteuerungen, HIIT Kontrollzentrum Getränkehalter Herzfrequenz-Handsensoren Halteläufe Laufband Notstoppleine Servicerad Aufsteigen auf und Absteigen vom Laufband Nutzen Sie die Handläufe zur Stabilisierung beim Aufsteigen auf und Absteigen vom Laufband. Steigen Sie niemals bei laufender Lauffläche auf oder ab. Drücken Sie die Stopp-Taste, um das Training zu beenden und das Laufband anzuhalten. -
Seite 12: Reparatur Und Technische Daten
Reparatur und technische Daten Tipps zur Wartung und Pflege Hinweis: Die Sicherheit des Geräts ist nur garantiert, wenn es regelmäßig auf Schäden und Verschleiß untersucht wird. Bei defekten Teilen darf das Gerät erst wieder nach deren Reparatur bzw. Austausch benutzt werden. -
Seite 13: Vorbeugender Wartungsplan
Kleinverteiler. Netzspannung mit einem Voltmeter an der Steckdose messen. Wenn keine Spannung anliegt, den Sicherungsautomaten an der Schalttafel zurückstellen. Netzkabel austauschen. Wenden Sie sich an den Cybex Netzkabel ist beschädigt. International, Inc. Kundendienst. Ordnungsgemäßen Anschluss des Netzkabels an Steckdose und Falscher Anschluss des Netzkabels an der Steckdose. -
Seite 14: Mögliche Ursache
Falsche Konsole oder Stromversorgung. • Alle unteren elektronischen Verbindungen • Für die 50L Konsole sind 12 V DC erforderlich, für die 70T Konsole sind 24 V DC erforderlich. Wenden Sie sich an den Cybex International, Inc. Kundendienst. Seite 14 von 29... -
Seite 15: Justieren Und Spannen Der Lauffläche
Stoppschalter wird bei sehr leichtem Druck aktiviert oder kehrt nach Aktivierung nur langsam in die Ausgangsstellung zurück. Stoppschalterleine hat keinen richtigen Kontakt. Wenden Sie sich an den Cybex International, Inc. Kundendienst. Hauptkabelbaum eingeklemmt. Massepfad unterbrochen. Justieren und Spannen der Lauffläche Ziehen Sie immer den Netzstecker des Laufbands aus der Steckdose, bevor das Laufband verschoben oder mit den Händen unter dem Laufband gearbeitet wird. -
Seite 16: Justierung (Zentrierung) Der Lauffläche
(6,4 km/h) weiterlaufen lassen, um die stabile Zentrierung sicherzustellen. Hinweis: Die Laufflächen-Spannschrauben maximal eine volle Umdrehung im oder gegen den Uhrzeigersinn drehen. Reicht dies zum Zentrieren der Lauffläche nicht aus, setzen Sie sich mit dem Cybex International, Inc. Kundendienst in Verbindung. Ziehen Sie die Spannschrauben beim Anpassen der Lauffläche nicht zu fest an. - Seite 17 WARNUNG: Stromschlaggefahr. • Ziehen Sie den Netzstecker des Gerätes und lassen Sie es 10 Minuten vor der Reinigung oder Wartungsarbeiten ruhen. • Nach dem Ziehen des Netzsteckers kann es sein, dass das Gerät immer noch elektrisch geladen ist. • Halten Sie Wasser und Flüssigkeiten von elektrischen Teilen fern. Das Servicerad einkuppeln 1.
-
Seite 18: Service Und Reparatur
2. Schließen Sie das Stromkabel an die Steckdose an. Service und Reparatur 1. Ermitteln Sie das Störungssymptom und lesen Sie die relevanten Stellen im Benutzerhandbuch nach. Ein Problem kann manchmal dadurch verursacht werden, dass Sie mit dem Produkt und seinen Eigenschaften und Programmen noch nicht vertraut sind. -
Seite 19: Aufbau
Aufbau Befestigungsmaterial und erforderliche Werkzeuge Abbildung 1: Befestigungselemente Artikel Beschreibung Menge M8 X 20 Innensechskantschraube mit Bund M4,2 X 19 Kreuzschlitz-Flachkopfschrauben M4.4 X 11 Unterlegscheibe M6 X 16 Kreuzschlitz-Flachkopfschraube, schwarz Kunststofftülle M10 x 20 Halbrundschraube M5 x 14 Kreuzschlitz-Flachkopfschraube, silber 5/6* M5 x 16 selbstschneidende Kreuzschlitz-Flachkopfschraube, silber * Für die 50L Konsole werden 5 Schrauben verwendet, für die 70T Konsole werden 6 Schrauben verwendet. -
Seite 20: Geflochtenes Masseband Anbringen
Geflochtenes Masseband anbringen. Artikel Beschreibung Menge Geflochtenes Masseband M5 x 16 selbstschneidende Kreuzschlitz-Flachkopfschraube 2,8 Nm (2,0 ft. lbs.) Die oberen Schrauben an der Brücke anbringen. Vier Schrauben zur Hälfte in die Brücke schrauben. Nicht fest anziehen. Artikel Beschreibung Menge Brücke M10 x 20 Halbrundschrauben Kabel durch die Trägerstange führen. -
Seite 21: Brückenschweißteil An Trägerstangen Anbringen
Brückenschweißteil an Trägerstangen anbringen. 1. Brückenschweißteil auf Trägerstangen absetzen. Obere Schrauben im Brückenschweißteil in die oberen Schlitze in den Trägerstangen einführen. Artikel Beschreibung Menge Brückenschweißteil Linke Trägerstange Rechte Trägerstange M10 x 20 Halbrundschrauben 2. Vier Schrauben in den unteren Montagebohrungen montieren. 3. -
Seite 22: Kabelverbindungen Sockel Zu Konsole - 50L
Kabelverbindungen Sockel zu Konsole - 50L Artikel Beschreibung Menge HIIT Kontrollzentrum Notstopp Stromversorgung Unterteil Basissignal Lifepulse Kabelverbindungen Sockel zu Konsole - 70T Artikel Beschreibung Menge HIIT Kontrollzentrum Ethernet KOAX RFID (optional) Adaptersteckverbinder, klein Adaptersteckverbinder, groß Die Konsolenadapterkabelsteckverbinder 1, 2, und 3 in die Konsole einstecken. Artikel Beschreibung Menge... -
Seite 23: Konsole Befestigen
Konsole befestigen 1. Befestigen Sie die Konsole an der Brücke mithilfe einer oder mehrerer Erdungsschrauben. Artikel Beschreibung Anzahl Konsole M5 x 14 1/2* Kreuzschlitz-Flachkopfschraube 1,9 Nm (1,4 ft. lbs.) * Für die 70T Konsole werden 2 Schrauben verwendet. Hinweis: Schrauben sind zwingend vorgeschrieben und unverzichtbar für die ESD-Erdung (elektrostatische Entladung) der Konsole. -
Seite 24: Seitenverkleidungen Anbringen
Seitenverkleidungen anbringen 1. Sechs Durchführungshülsen im Rahmen installieren. Artikel Beschreibung Anzahl Seitenverkleidung, links Seitenverkleidung, rechts M4,2 X 19 Kreuzschlitz-Flachkopfschrauben M4.4 X 11 Unterlegscheibe Kunststofftülle 1,5 Nm (1,1 ft.lbs.) 2. Seitenverkleidung in Stellung bringen und nach hinten zu den Endkappen schieben. 3. - Seite 25 Oberste Stufen anbringen. 1. Oberste Stufen durch Auflegen auf den Rahmenclips und vorwärts schieben anbringen. Artikel Beschreibung Anzahl Oberste Stufe, links Oberste Stufe, rechts 2. Führen Sie den Schraubenzieher in die Bohrung in der obersten Stufe ein. Schraubenzieher in Richtung der Vorderseite des Laufbands drücken, um die oberste Stufe vollständig einzusetzen.
- Seite 26 2. Führen Sie den Schraubenzieher in die Bohrung in der obersten Stufe ein. Schraubenzieher langsam in die hintere Richtung des Laufbands drücken, bis die oberste Stufe die Endkappe berührt. Artikel Beschreibung Anzahl Schraubendreher Aufnahmebohrung in der obersten Stufe Oberste Stufe 3.
-
Seite 27: Motorabdeckung Anbringen
Vordere Verkleidung anbringen. 1. Vier Durchführungshülsen im Unterteilrahmen installieren. Artikel Beschreibung Menge Motorseitenverkleidungsschlaufen Frontverkleidungslaschen Frontverkleidung Kunststofftülle M4,2 X 19 Kreuzschlitz-Flachkopfschrauben 1,5 Nm (1,1 ft. lbs.) 2. Frontverkleidungslaschen in die Schlaufen an der Motorseitenverkleidung einführen. 3. Die unteren zwei Schrauben sicher am Unterteil festziehen. 4. -
Seite 28: Spezifikationen
Spezifikationen Technische Daten Verwendungszweck Starke Beanspruchung bei gewerblicher Nutzung, EN ISO 20957 Klasse S Maximales Benutzergewicht 181 kg / 400 lbs. Geschwindigkeitsbereich 0,8 bis 23 km/h in Schritten von 0,16 km/h Neigungsbereich 0% - 15% Antriebssystem AC-Motor mit variabler Drehzahlregelung Motortyp Luftansaugsystem Motorbaugröße... - Seite 30 Columbia Center III - 9525 West Bryn Mawr Ave, Rosemont, IL 60018 • 800-351-3737 • 847-288-3700 • FAX 800-216-8893 www.cybexintl.com...
