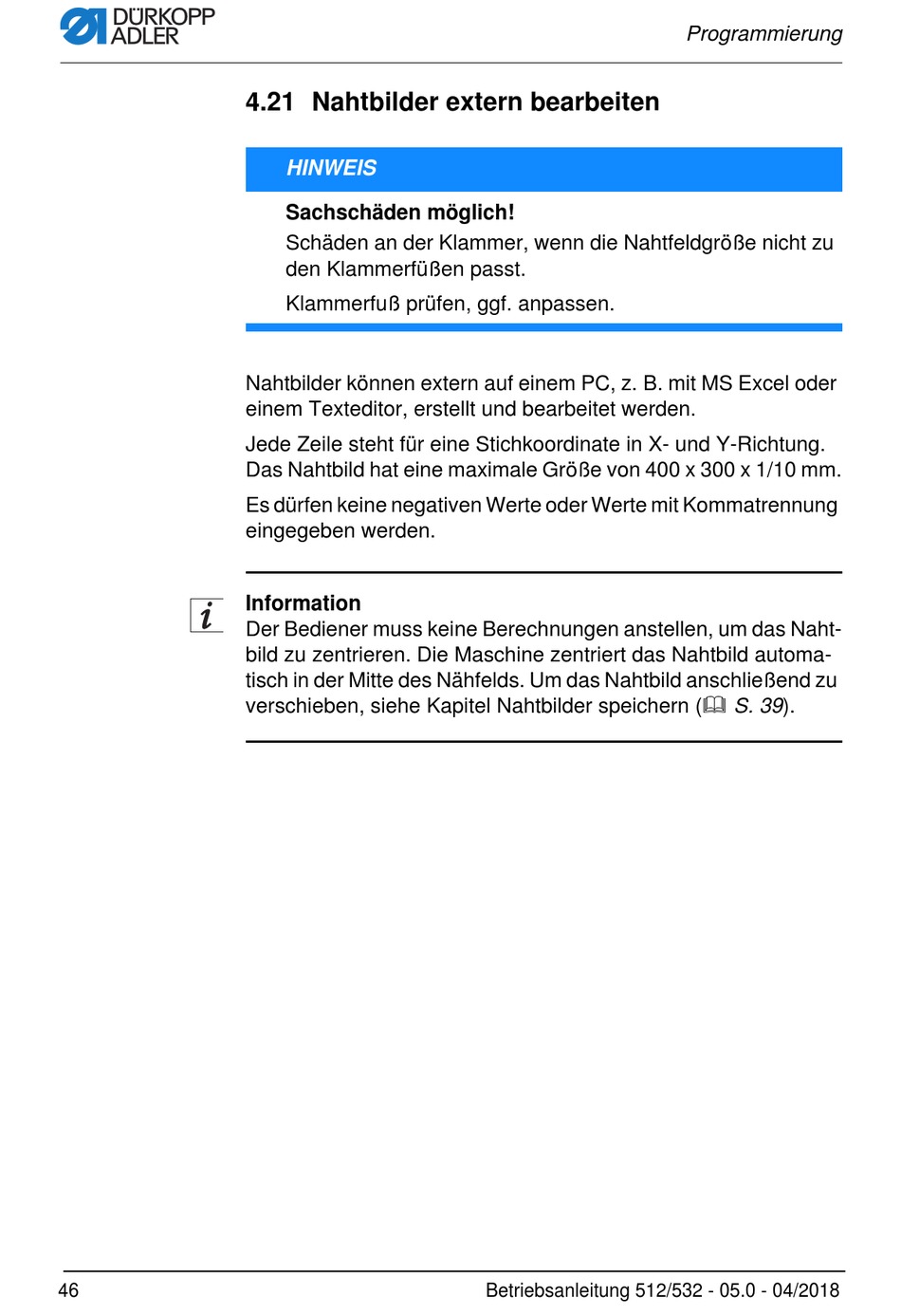

4.21 Nahtbilder extern bearbeiten

HINWEIS
Sachschäden möglich!
Schäden an der Klammer, wenn die Nahtfeldgröße nicht zu
den Klammerfüßen passt.
Klammerfuß prüfen, ggf. anpassen.
Nahtbilder können extern auf einem PC, z. B. mit MS Excel oder
einem Texteditor, erstellt und bearbeitet werden.
Jede Zeile steht für eine Stichkoordinate in X- und Y-Richtung.
Das Nahtbild hat eine maximale Größe von 400 x 300 x 1/10 mm.
Es dürfen keine negativen Werte oder Werte mit Kommatrennung
eingegeben werden.
Information
Der Bediener muss keine Berechnungen anstellen, um das Naht-
bild zu zentrieren. Die Maschine zentriert das Nahtbild automa-
tisch in der Mitte des Nähfelds. Um das Nahtbild anschließend zu
verschieben, siehe Kapitel Nahtbilder speichern ( S. 39).
