3.3.3 Armabdeckung abnehmen und aufsetzen

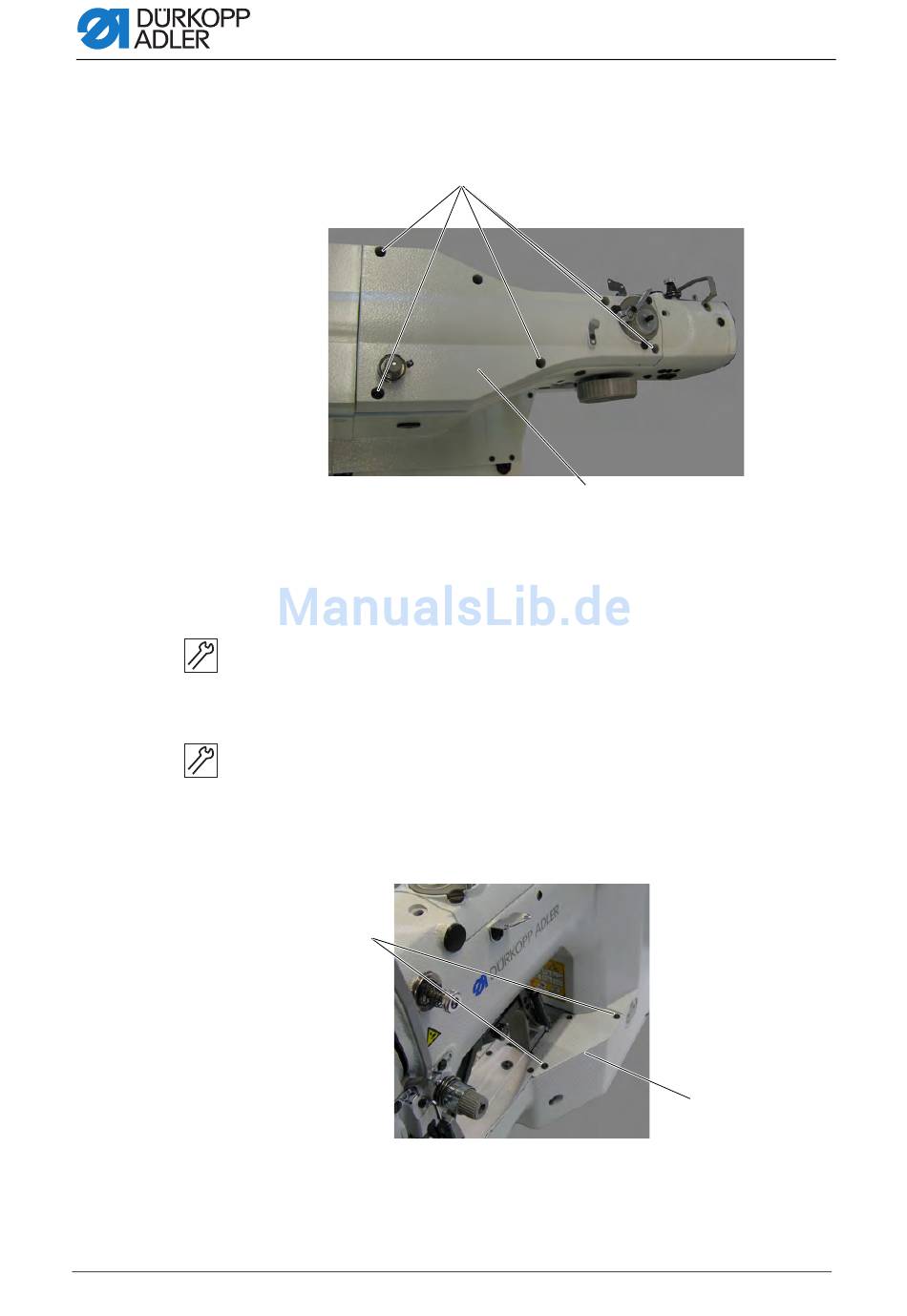

Abb. 3: Armabdeckung abnehmen und aufsetzen
(1) - Schraube
Armabdeckung abnehmen
1. Schrauben (1) lösen.
2. Armabdeckung (2) abnehmen.
Armabdeckung aufsetzen
1. Armabdeckung (2) aufsetzen.
2. Schrauben (1) festschrauben.

3.3.4 Seitliche Abdeckung rechts abnehmen und aufsetzen

Abb. 4: Seitliche Abdeckung rechts abnehmen und aufsetzen
(1) - Schraube
14
①
①
Serviceanleitung 512-211-01/532-211-01 - 01.0 - 10/2017
Arbeitsgrundlagen
②
(2) - Armabdeckung
②
(2) - Seitliche Abdeckung rechts
