Zahnriemen Prüfen - Dürkopp Adler H867 Serviceanleitung

Wartungsarbeiten
20.3 Zahnriemen prüfen
Der Zustand des Zahnriemens muss 1mal im Monat überprüft werden.
Ein schadhafter Zahnriemen muss sofort ersetzt werden.
Richtige Einstellung
Der Zahnriemen weist keine Risse oder brüchigen Stellen auf.
Bei Fingerdruck gibt der Zahnriemen nicht mehr als 10 mm nach.
Abdeckung
• Oberteil nach hinten kippen

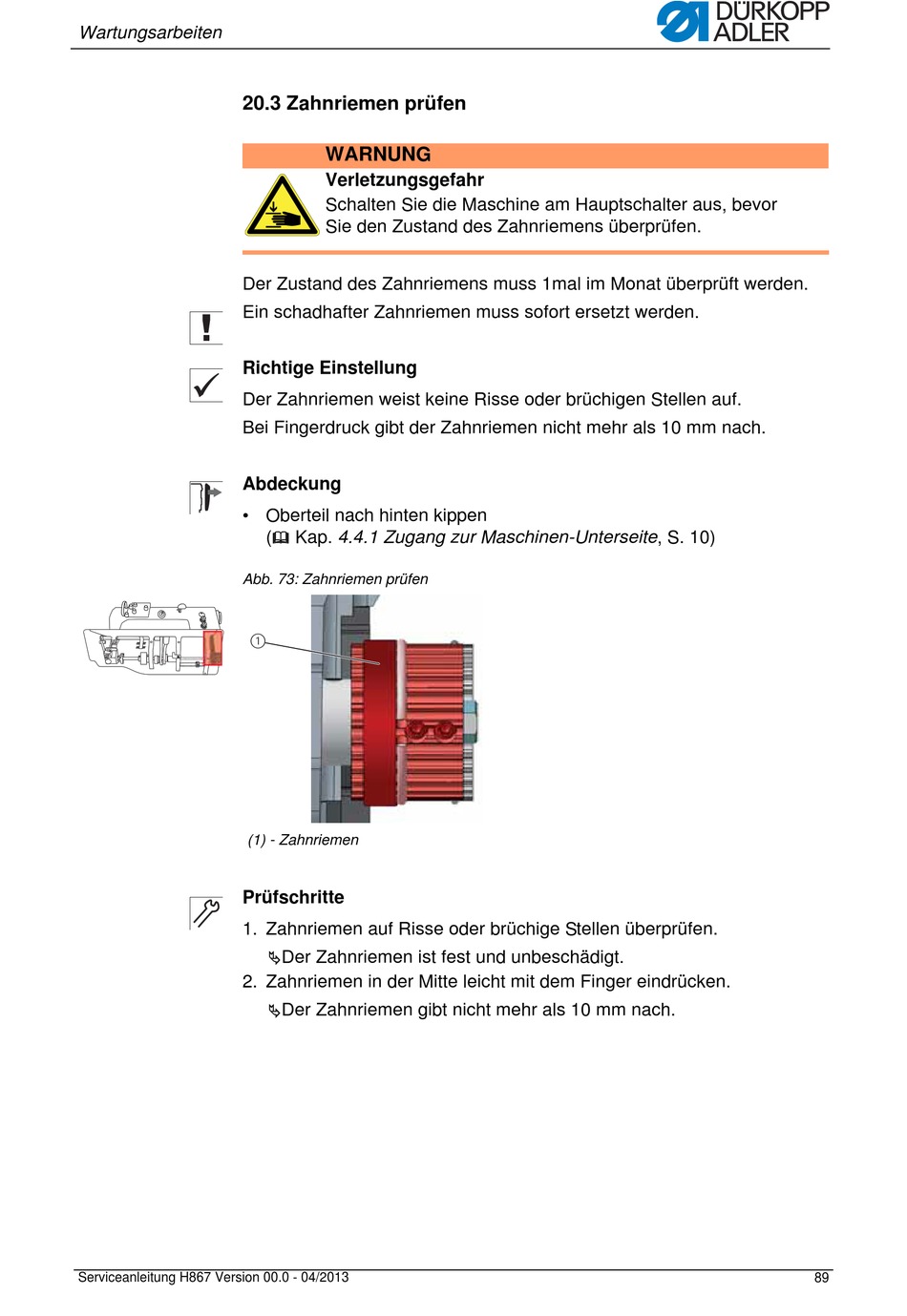

Abb. 73: Zahnriemen prüfen
(1) - Zahnriemen
Prüfschritte
1. Zahnriemen auf Risse oder brüchige Stellen überprüfen.
2. Zahnriemen in der Mitte leicht mit dem Finger eindrücken.
Serviceanleitung H867 Version 00.0 - 04/2013
WARNUNG
Verletzungsgefahr
Schalten Sie die Maschine am Hauptschalter aus, bevor
Sie den Zustand des Zahnriemens überprüfen.
(  Kap. 4.4.1 Zugang zur Maschinen-Unterseite, S. 10)
 Der Zahnriemen ist fest und unbeschädigt.
 Der Zahnriemen gibt nicht mehr als 10 mm nach.
89
