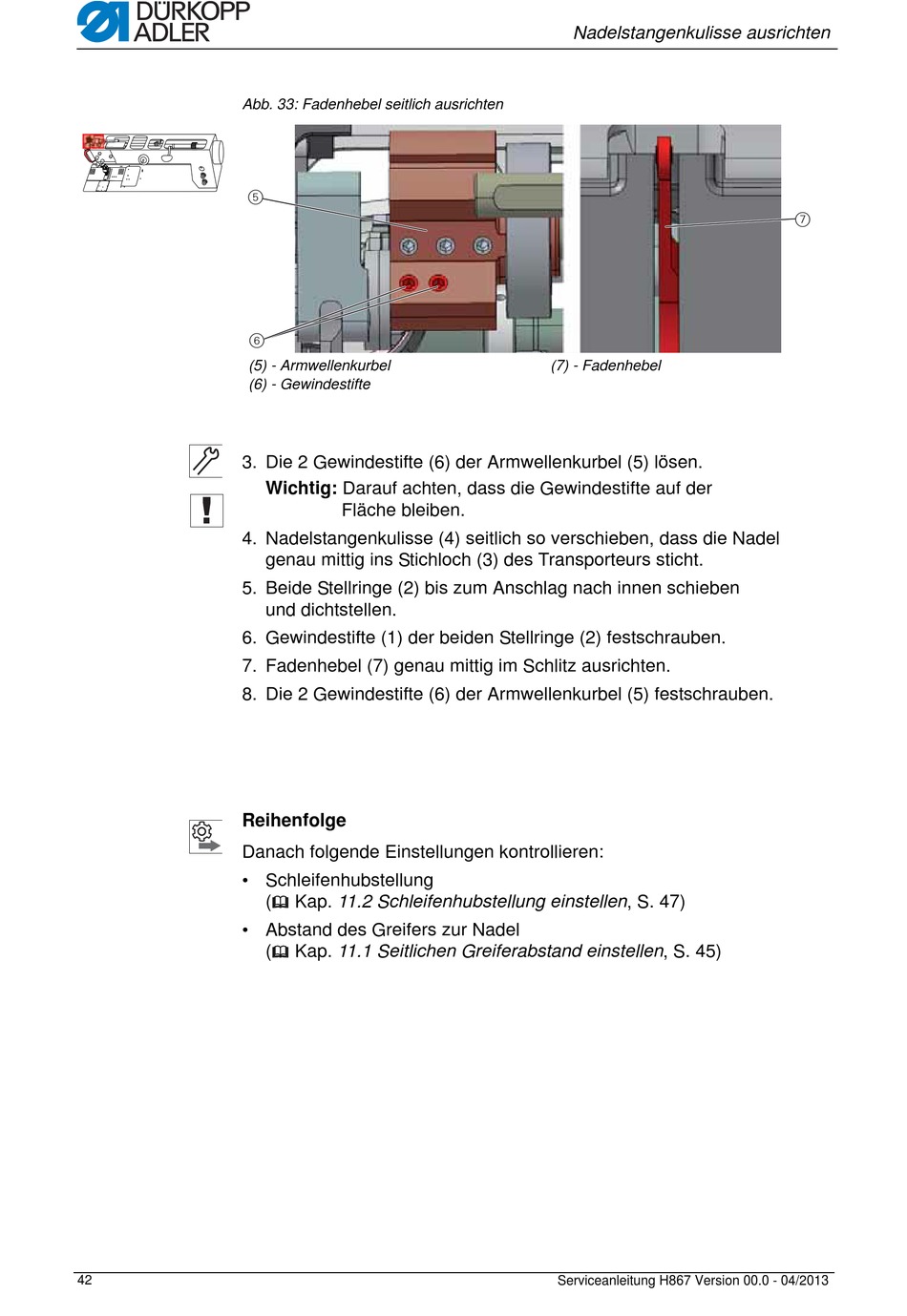

Abb. 33: Fadenhebel seitlich ausrichten
(5) - Armwellenkurbel
(6) - Gewindestifte
3. Die 2 Gewindestifte (6) der Armwellenkurbel (5) lösen.
4. Nadelstangenkulisse (4) seitlich so verschieben, dass die Nadel
5. Beide Stellringe (2) bis zum Anschlag nach innen schieben
6. Gewindestifte (1) der beiden Stellringe (2) festschrauben.
7. Fadenhebel (7) genau mittig im Schlitz ausrichten.
8. Die 2 Gewindestifte (6) der Armwellenkurbel (5) festschrauben.
Reihenfolge
Danach folgende Einstellungen kontrollieren:
• Schleifenhubstellung
• Abstand des Greifers zur Nadel
42
Wichtig: Darauf achten, dass die Gewindestifte auf der
Fläche bleiben.
genau mittig ins Stichloch (3) des Transporteurs sticht.
und dichtstellen.
(  Kap. 11.2 Schleifenhubstellung einstellen, S. 47)
(  Kap. 11.1 Seitlichen Greiferabstand einstellen, S. 45)
Nadelstangenkulisse ausrichten
(7) - Fadenhebel
