Armwellenkurbel positionieren

6 Armwellenkurbel positionieren
Richtige Einstellung
Die 3 Gewindestifte (2) der Armwellenkurbel (1) sitzen vollständig auf der
Fläche. Die Armwellenkurbel (2) sitzt bündig am Maschinenguss (3).
Abdeckung
• Armdeckel (

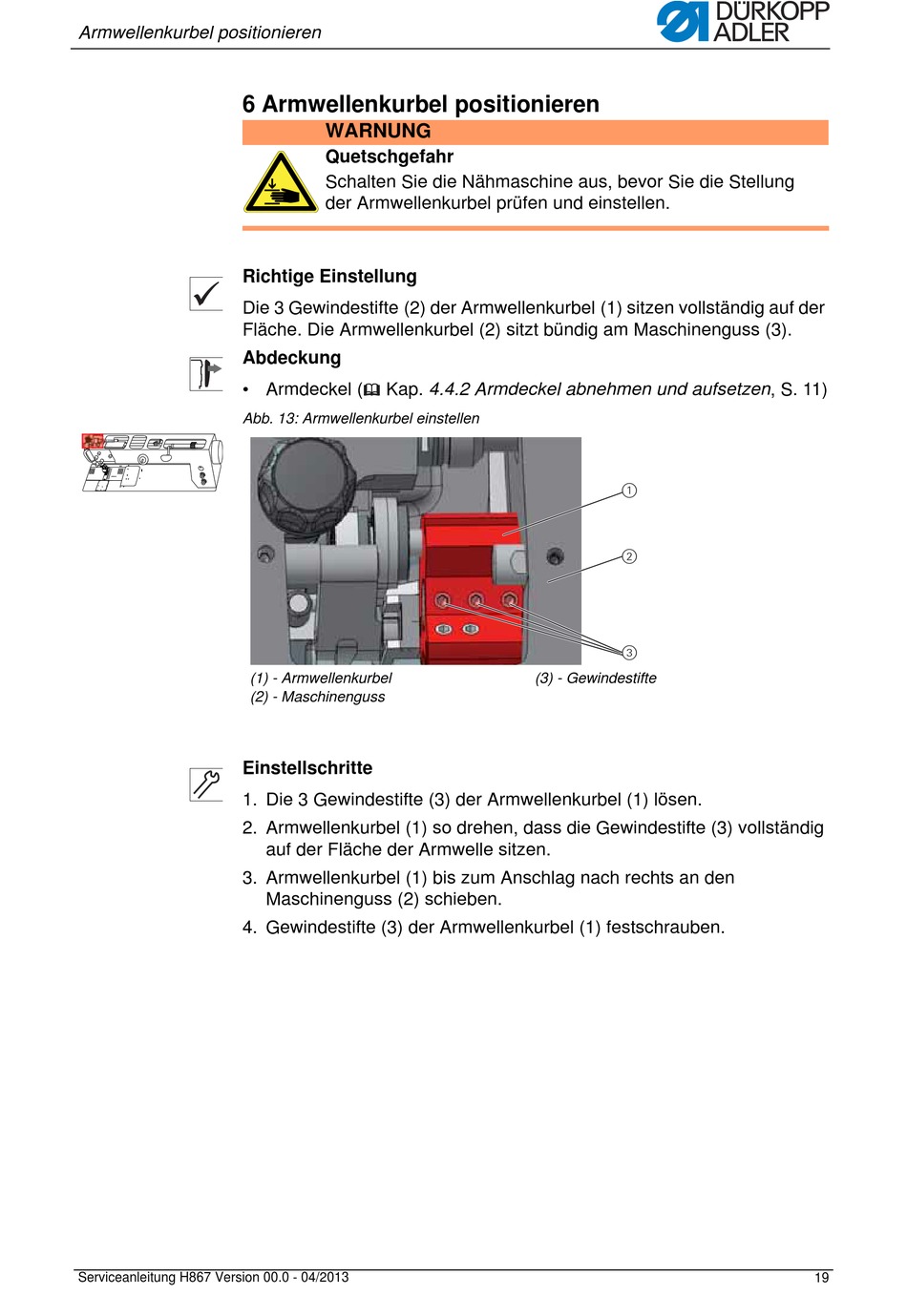

Abb. 13: Armwellenkurbel einstellen
Einstellschritte
1. Die 3 Gewindestifte (3) der Armwellenkurbel (1) lösen.
2. Armwellenkurbel (1) so drehen, dass die Gewindestifte (3) vollständig
3. Armwellenkurbel (1) bis zum Anschlag nach rechts an den
4. Gewindestifte (3) der Armwellenkurbel (1) festschrauben.
Serviceanleitung H867 Version 00.0 - 04/2013
WARNUNG
Quetschgefahr
Schalten Sie die Nähmaschine aus, bevor Sie die Stellung
der Armwellenkurbel prüfen und einstellen.
 Kap. 4.4.2 Armdeckel abnehmen und aufsetzen, S. 11)
(1) - Armwellenkurbel
(2) - Maschinenguss
auf der Fläche der Armwelle sitzen.
Maschinenguss (2) schieben.
(3) - Gewindestifte
19
