Potentiometer einstellen

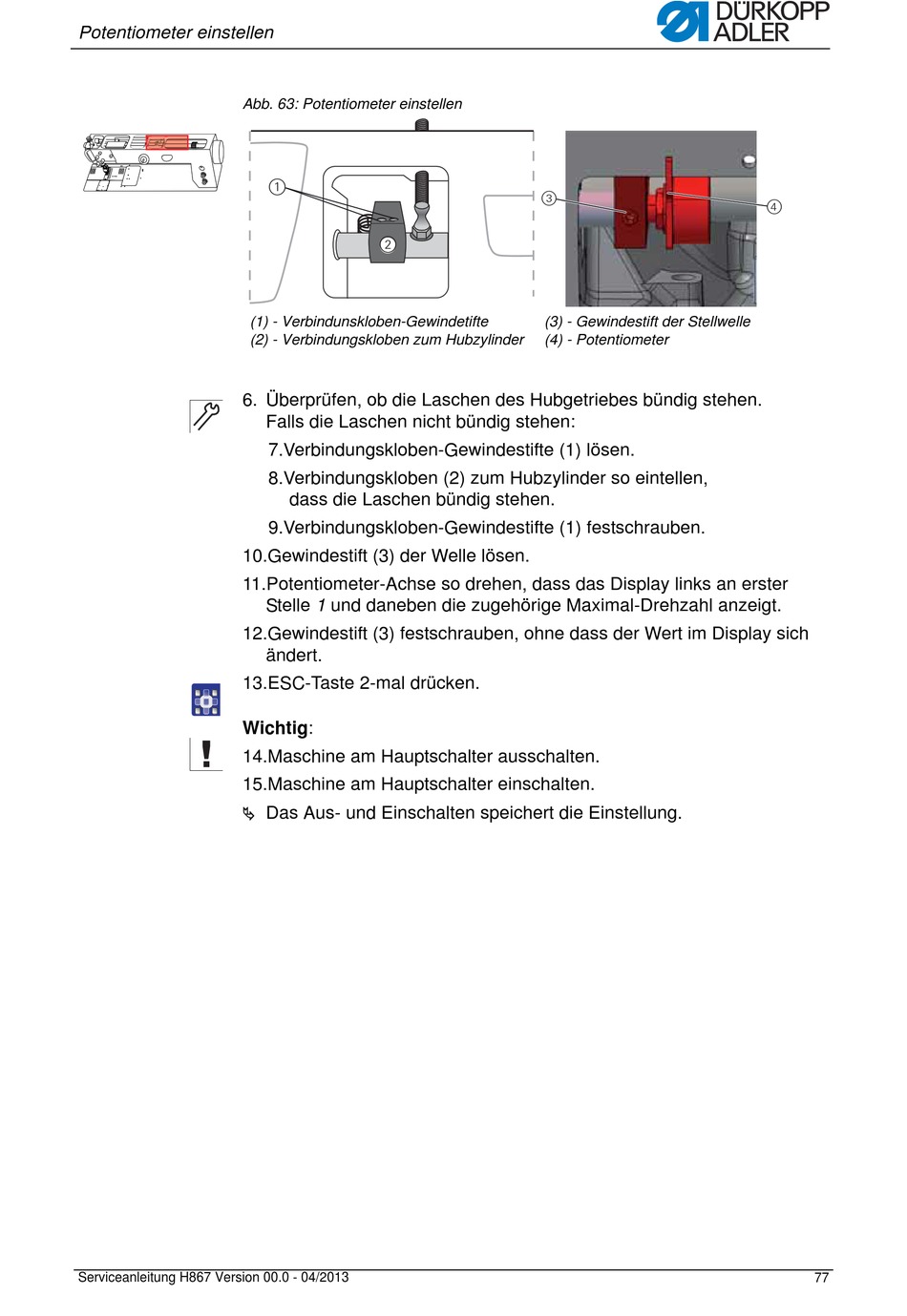

Abb. 63: Potentiometer einstellen
6. Überprüfen, ob die Laschen des Hubgetriebes bündig stehen.
10.Gewindestift (3) der Welle lösen.
11.Potentiometer-Achse so drehen, dass das Display links an erster
12.Gewindestift (3) festschrauben, ohne dass der Wert im Display sich
13.ESC-Taste 2-mal drücken.
Wichtig:
14.Maschine am Hauptschalter ausschalten.
15.Maschine am Hauptschalter einschalten.

Serviceanleitung H867 Version 00.0 - 04/2013
(1) - Verbindunskloben-Gewindetifte
(2) - Verbindungskloben zum Hubzylinder
Falls die Laschen nicht bündig stehen:
7.Verbindungskloben-Gewindestifte (1) lösen.
8.Verbindungskloben (2) zum Hubzylinder so eintellen,
dass die Laschen bündig stehen.
9.Verbindungskloben-Gewindestifte (1) festschrauben.
Stelle 1 und daneben die zugehörige Maximal-Drehzahl anzeigt.
ändert.
Das Aus- und Einschalten speichert die Einstellung.
(3) - Gewindestift der Stellwelle
(4) - Potentiometer
