16.4 Schneidezeitpunkt einstellen

Richtige Einstellung
Die Fäden werden dann geschnitten, wenn der Fadenhebel im oberen
Totpunkt ist (Handradposition 60°).
Abdeckung
• Oberteil nach hinten kippen
• Stichplattenschieber

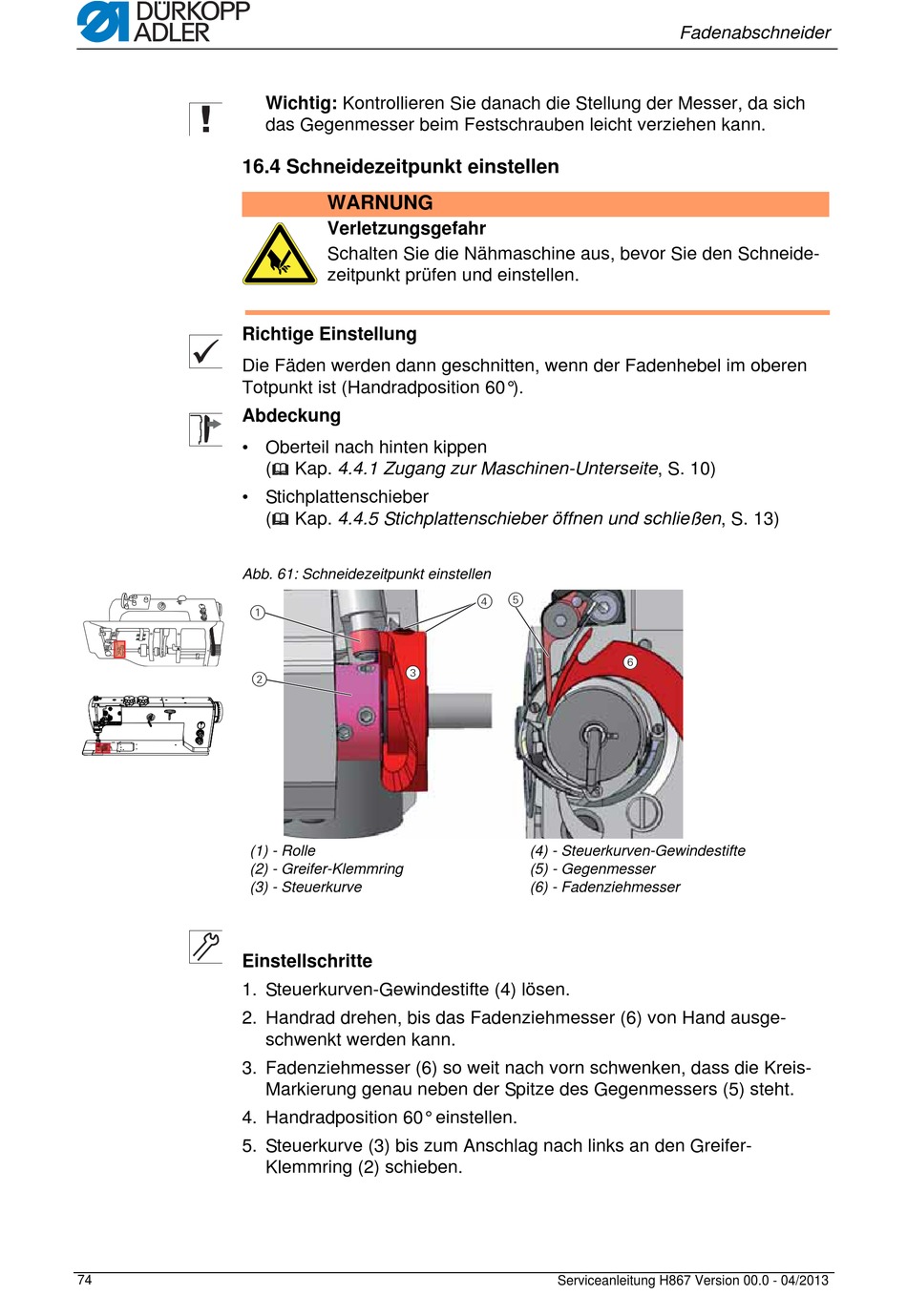

Abb. 61: Schneidezeitpunkt einstellen
Einstellschritte
1. Steuerkurven-Gewindestifte (4) lösen.
2. Handrad drehen, bis das Fadenziehmesser (6) von Hand ausge-
3. Fadenziehmesser (6) so weit nach vorn schwenken, dass die Kreis-
4. Handradposition 60° einstellen.
5. Steuerkurve (3) bis zum Anschlag nach links an den Greifer-
74
Wichtig: Kontrollieren Sie danach die Stellung der Messer, da sich
das Gegenmesser beim Festschrauben leicht verziehen kann.
WARNUNG
Verletzungsgefahr
Schalten Sie die Nähmaschine aus, bevor Sie den Schneide-
zeitpunkt prüfen und einstellen.

( Kap. 4.4.1 Zugang zur Maschinen-Unterseite, S. 10)

( Kap. 4.4.5 Stichplattenschieber öffnen und schließen, S. 13)
(1) - Rolle
(2) - Greifer-Klemmring
(3) - Steuerkurve
schwenkt werden kann.
Markierung genau neben der Spitze des Gegenmessers (5) steht.
Klemmring (2) schieben.
Fadenabschneider
(4) - Steuerkurven-Gewindestifte
(5) - Gegenmesser
(6) - Fadenziehmesser
