3. Oberes Zahnriemenrad (1) so drehen, dass die Gewindestifte (2) voll-
Kurzarm-
4. Zusätzlicher Einstellschritt bei Kurzarm-Maschinen:
Maschinen
5. Gewindestifte (2) festschrauben.
6. Zahnriemen (4) mit Schraubendreher wieder zurückschieben.

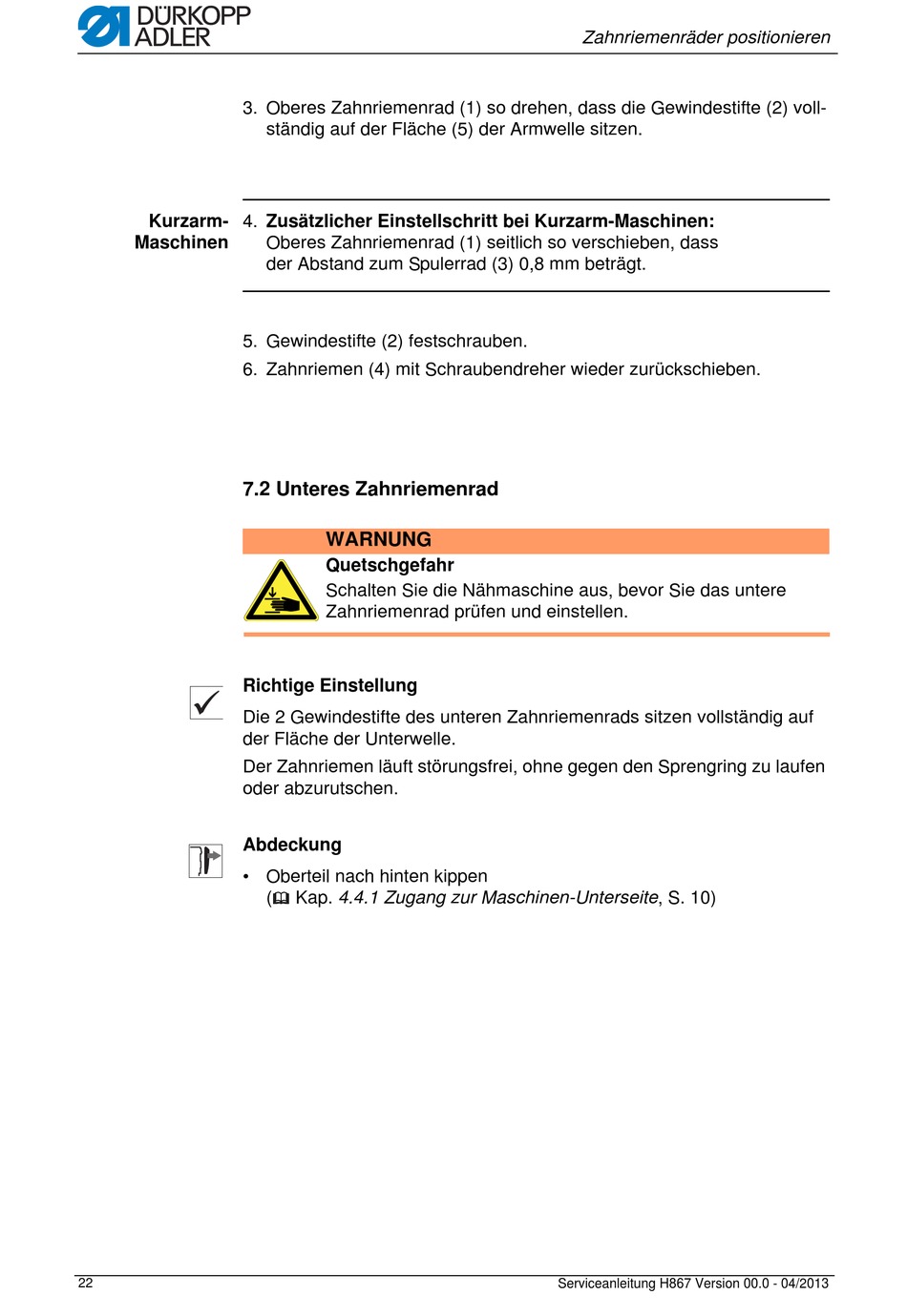

7.2 Unteres Zahnriemenrad
Richtige Einstellung
Die 2 Gewindestifte des unteren Zahnriemenrads sitzen vollständig auf
der Fläche der Unterwelle.
Der Zahnriemen läuft störungsfrei, ohne gegen den Sprengring zu laufen
oder abzurutschen.
Abdeckung
• Oberteil nach hinten kippen
22
ständig auf der Fläche (5) der Armwelle sitzen.
Oberes Zahnriemenrad (1) seitlich so verschieben, dass
der Abstand zum Spulerrad (3) 0,8 mm beträgt.
WARNUNG
Quetschgefahr
Schalten Sie die Nähmaschine aus, bevor Sie das untere
Zahnriemenrad prüfen und einstellen.
(
Kap. 4.4.1 Zugang zur Maschinen-Unterseite, S. 10)
Zahnriemenräder positionieren
Serviceanleitung H867 Version 00.0 - 04/2013
