Transporteur einstellen
9.1.2 Transporteurträger verschieben
Für die grundlegende Einstellung muss der Transporteurträger sowohl
seitlich als auch in Nährichtung verschoben werden.
Der Transporteurträger ist über die Schubwelle mit dem Stichsteller-Ge-
triebe verbunden und kann auf dieser Welle verschoben werden.
Abdeckung
• Oberteil nach hinten kippen

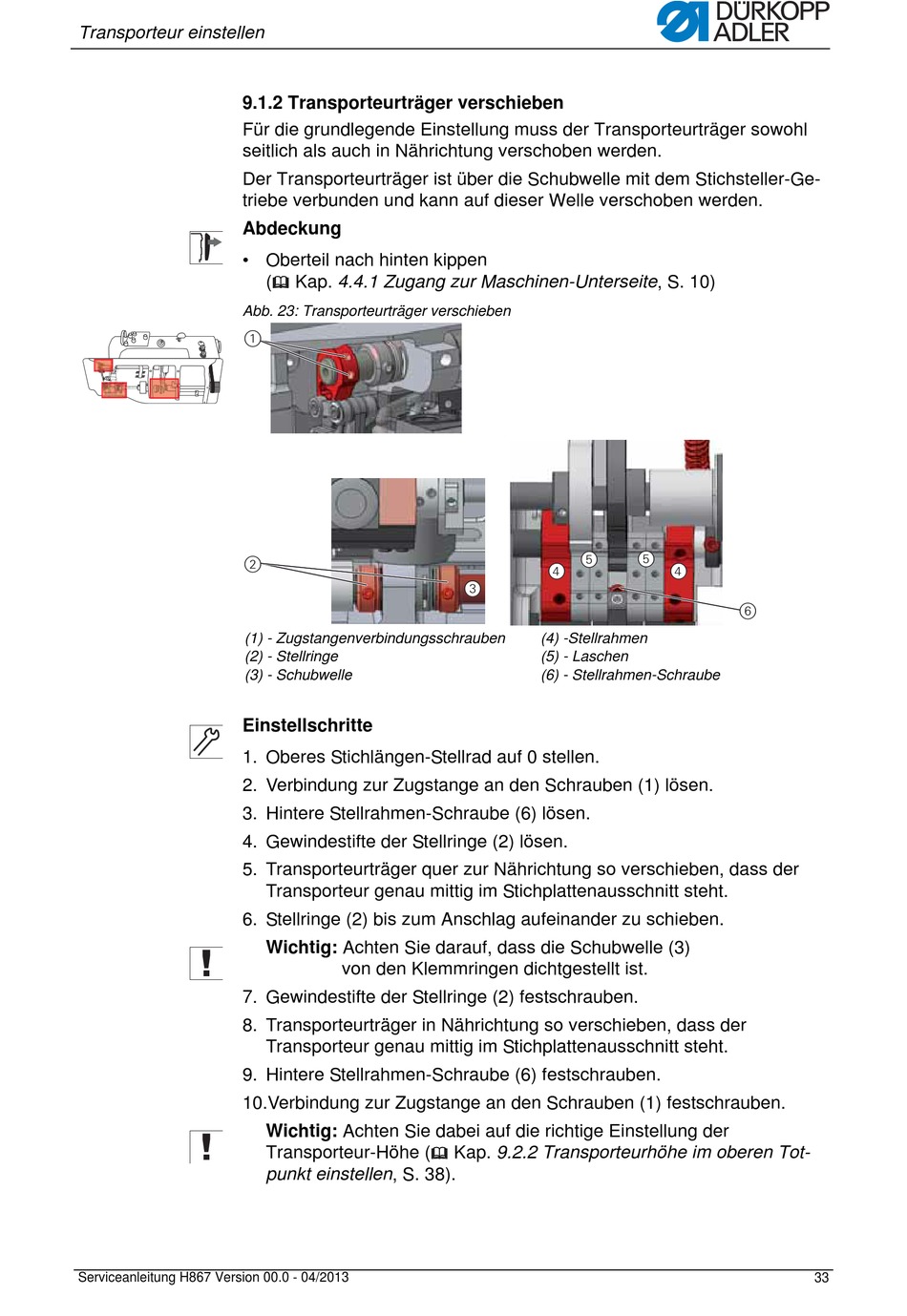

Abb. 23: Transporteurträger verschieben
(1) - Zugstangenverbindungsschrauben
(2) - Stellringe
(3) - Schubwelle
Einstellschritte
1. Oberes Stichlängen-Stellrad auf 0 stellen.
2. Verbindung zur Zugstange an den Schrauben (1) lösen.
3. Hintere Stellrahmen-Schraube (6) lösen.
4. Gewindestifte der Stellringe (2) lösen.
5. Transporteurträger quer zur Nährichtung so verschieben, dass der
6. Stellringe (2) bis zum Anschlag aufeinander zu schieben.
7. Gewindestifte der Stellringe (2) festschrauben.
8. Transporteurträger in Nährichtung so verschieben, dass der
9. Hintere Stellrahmen-Schraube (6) festschrauben.
10.Verbindung zur Zugstange an den Schrauben (1) festschrauben.
Serviceanleitung H867 Version 00.0 - 04/2013

( Kap. 4.4.1 Zugang zur Maschinen-Unterseite, S. 10)
Transporteur genau mittig im Stichplattenausschnitt steht.
Wichtig: Achten Sie darauf, dass die Schubwelle (3)
von den Klemmringen dichtgestellt ist.
Transporteur genau mittig im Stichplattenausschnitt steht.
Wichtig: Achten Sie dabei auf die richtige Einstellung der
Transporteur-Höhe ( 
punkt einstellen, S. 38).
(4) -Stellrahmen
(5) - Laschen
(6) - Stellrahmen-Schraube
Kap. 9.2.2 Transporteurhöhe im oberen Tot-
