15.2 Spuler einstellen

Richtige Einstellung
Das Spulerrad läuft leichtgängig und ohne axiales Spiel.
Der Spulvorgang stoppt automatisch, wenn die gewünschte Füllmenge
der Spule erreicht ist.
Abdeckung
• Armdeckel (

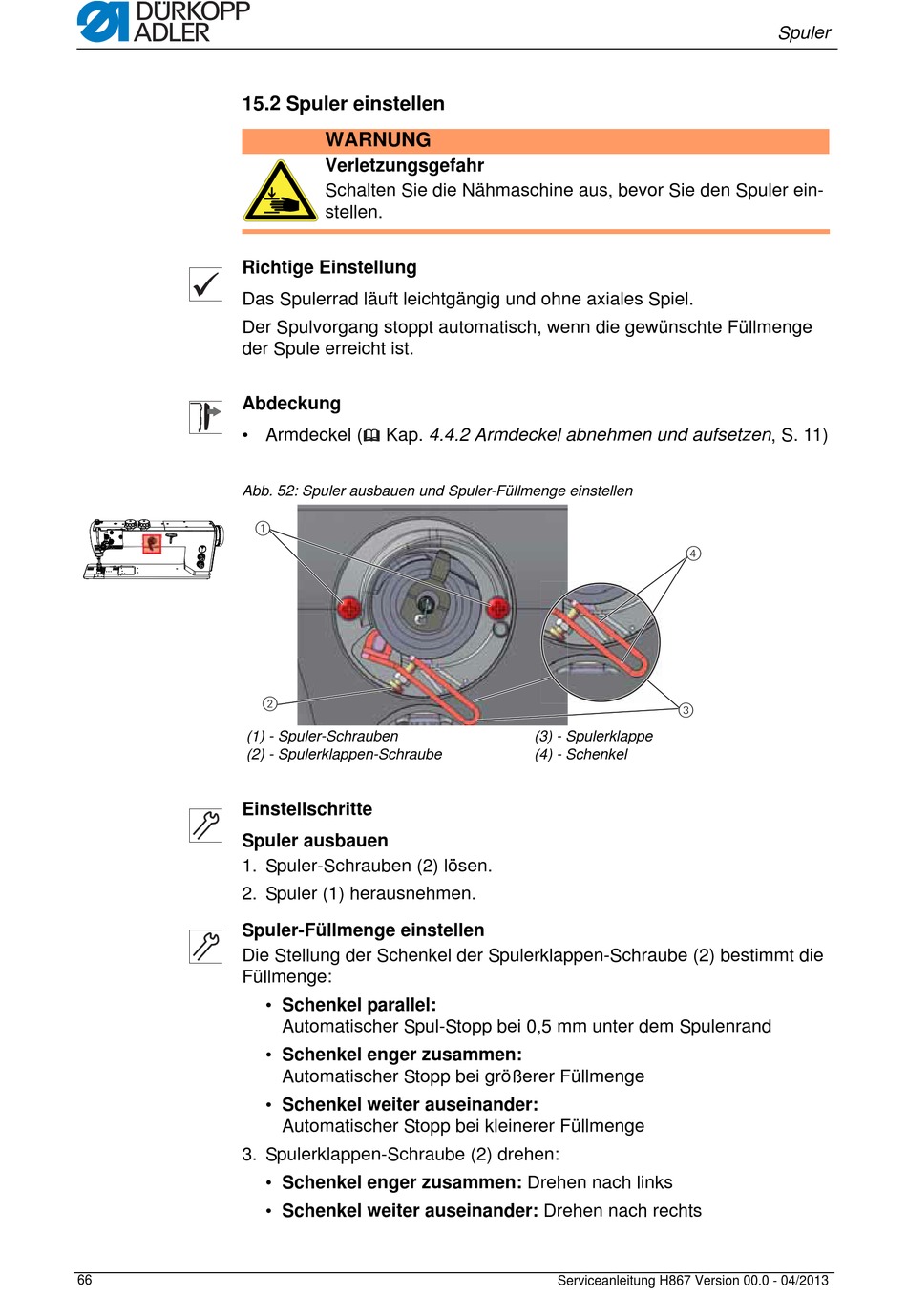

Abb. 52: Spuler ausbauen und Spuler-Füllmenge einstellen
(1) - Spuler-Schrauben
(2) - Spulerklappen-Schraube
Einstellschritte
Spuler ausbauen
1. Spuler-Schrauben (2) lösen.
2. Spuler (1) herausnehmen.
Spuler-Füllmenge einstellen
Die Stellung der Schenkel der Spulerklappen-Schraube (2) bestimmt die
Füllmenge:
3. Spulerklappen-Schraube (2) drehen:
66
WARNUNG
Verletzungsgefahr
Schalten Sie die Nähmaschine aus, bevor Sie den Spuler ein-
stellen.
 Kap. 4.4.2 Armdeckel abnehmen und aufsetzen, S. 11)
• Schenkel parallel:
Automatischer Spul-Stopp bei 0,5 mm unter dem Spulenrand
• Schenkel enger zusammen:
Automatischer Stopp bei größerer Füllmenge
• Schenkel weiter auseinander:
Automatischer Stopp bei kleinerer Füllmenge
• Schenkel enger zusammen: Drehen nach links
• Schenkel weiter auseinander: Drehen nach rechts
(3) - Spulerklappe
(4) - Schenkel
