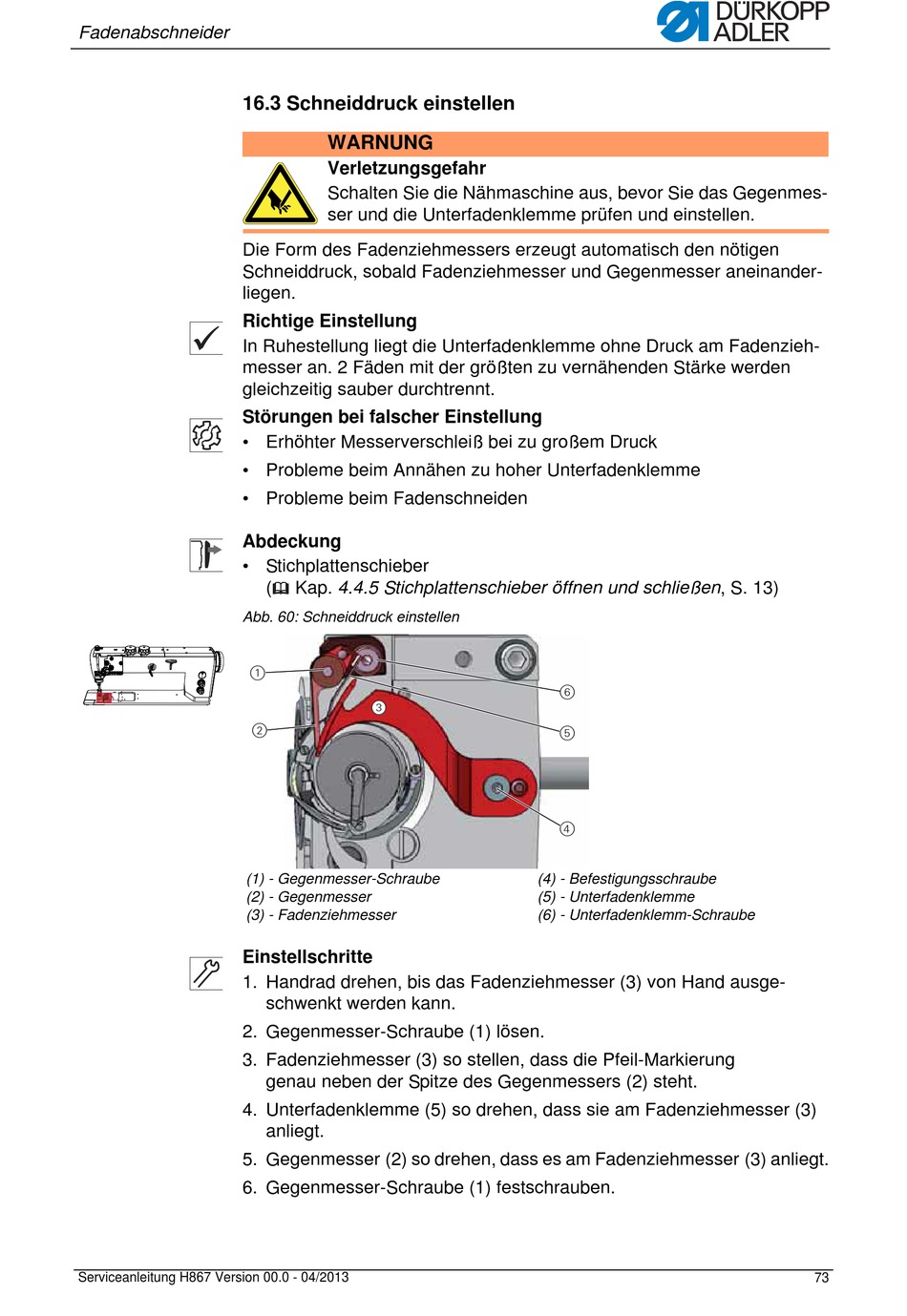

Schneiddruck Einstellen - Dürkopp Adler H867 Serviceanleitung

Fadenabschneider

16.3 Schneiddruck einstellen

Die Form des Fadenziehmessers erzeugt automatisch den nötigen
Schneiddruck, sobald Fadenziehmesser und Gegenmesser aneinander-
liegen.
Richtige Einstellung
In Ruhestellung liegt die Unterfadenklemme ohne Druck am Fadenzieh-
messer an. 2 Fäden mit der größten zu vernähenden Stärke werden
gleichzeitig sauber durchtrennt.
Störungen bei falscher Einstellung
• Erhöhter Messerverschleiß bei zu großem Druck
• Probleme beim Annähen zu hoher Unterfadenklemme
• Probleme beim Fadenschneiden
Abdeckung
• Stichplattenschieber
Abb. 60: Schneiddruck einstellen
(1) - Gegenmesser-Schraube
(2) - Gegenmesser
(3) - Fadenziehmesser
Einstellschritte
1. Handrad drehen, bis das Fadenziehmesser (3) von Hand ausge-
2. Gegenmesser-Schraube (1) lösen.
3. Fadenziehmesser (3) so stellen, dass die Pfeil-Markierung
4. Unterfadenklemme (5) so drehen, dass sie am Fadenziehmesser (3)
5. Gegenmesser (2) so drehen, dass es am Fadenziehmesser (3) anliegt.
6. Gegenmesser-Schraube (1) festschrauben.
Serviceanleitung H867 Version 00.0 - 04/2013
WARNUNG
Verletzungsgefahr
Schalten Sie die Nähmaschine aus, bevor Sie das Gegenmes-
ser und die Unterfadenklemme prüfen und einstellen.
(  Kap. 4.4.5 Stichplattenschieber öffnen und schließen, S. 13)
schwenkt werden kann.
genau neben der Spitze des Gegenmessers (2) steht.
anliegt.
(4) - Befestigungsschraube
(5) - Unterfadenklemme
(6) - Unterfadenklemm-Schraube
