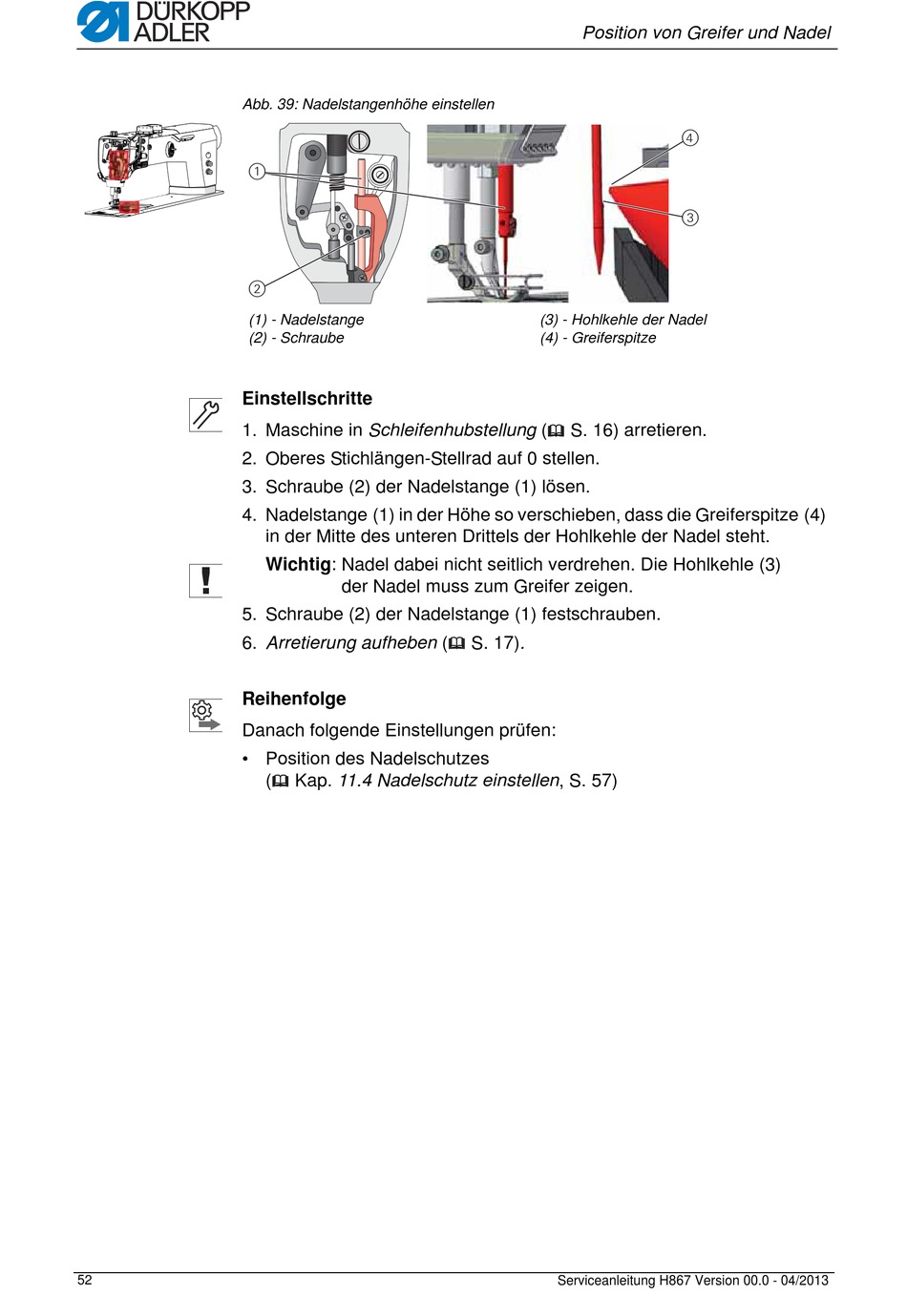

Abb. 39: Nadelstangenhöhe einstellen
(1) - Nadelstange
(2) - Schraube
Einstellschritte
1. Maschine in Schleifenhubstellung (
2. Oberes Stichlängen-Stellrad auf 0 stellen.
3. Schraube (2) der Nadelstange (1) lösen.
4. Nadelstange (1) in der Höhe so verschieben, dass die Greiferspitze (4)
5. Schraube (2) der Nadelstange (1) festschrauben.
6. Arretierung aufheben (
Reihenfolge
Danach folgende Einstellungen prüfen:
• Position des Nadelschutzes
52
in der Mitte des unteren Drittels der Hohlkehle der Nadel steht.
Wichtig: Nadel dabei nicht seitlich verdrehen. Die Hohlkehle (3)
der Nadel muss zum Greifer zeigen.
(  Kap. 11.4 Nadelschutz einstellen, S. 57)
Position von Greifer und Nadel
(3) - Hohlkehle der Nadel
(4) - Greiferspitze
 S. 16) arretieren.
 S. 17).
