83289001 1/2018-03 Sjo
Montage- und Betriebsanleitung
Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200)

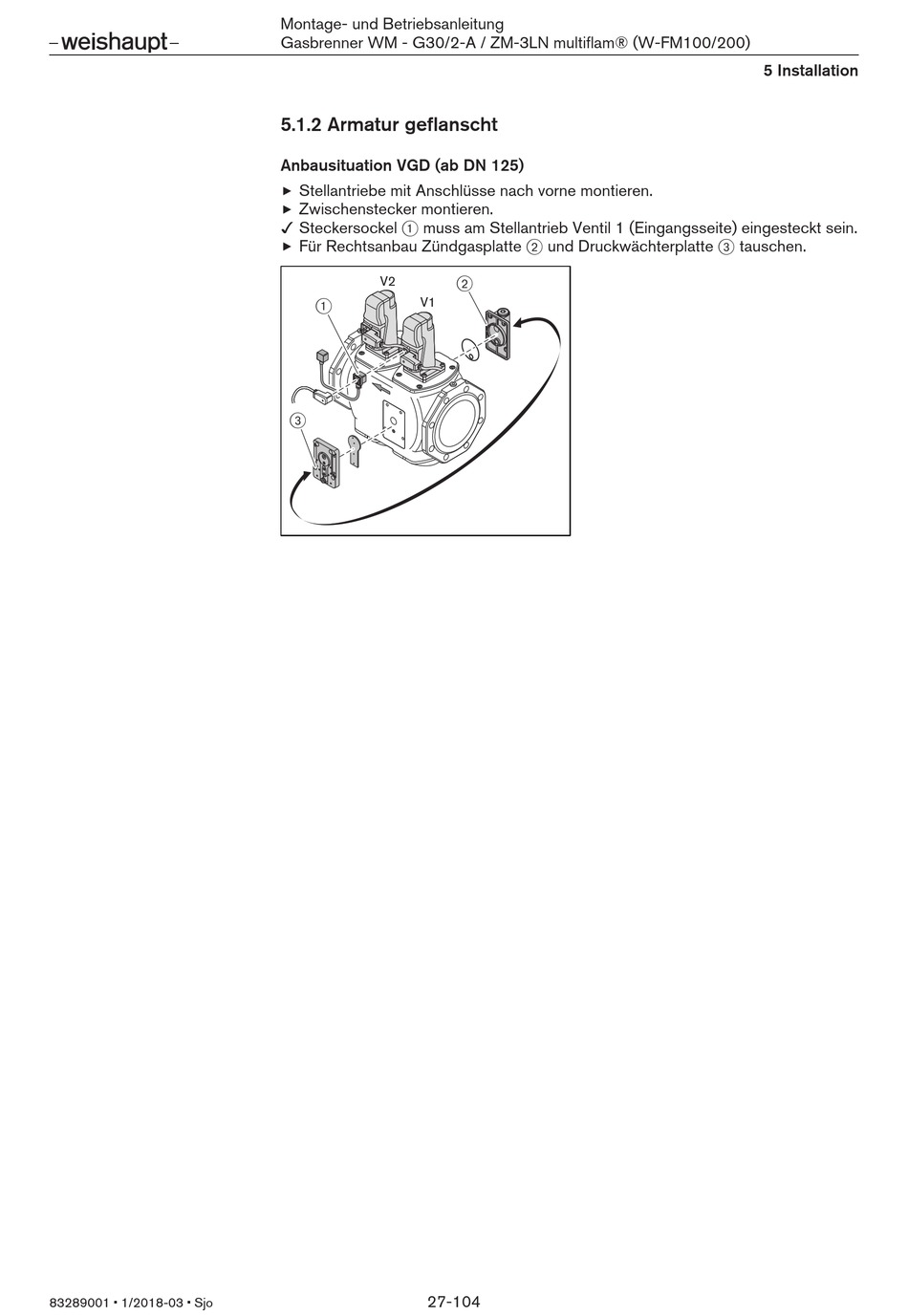

5.1.2 Armatur geflanscht
Anbausituation VGD (ab DN 125)
Stellantriebe mit Anschlüsse nach vorne montieren.
Zwischenstecker montieren.
Steckersockel 1 muss am Stellantrieb Ventil 1 (Eingangsseite) eingesteckt sein.
Für Rechtsanbau Zündgasplatte 2 und Druckwächterplatte 3 tauschen.
V2
V1
1
3
27-104
2
5 Installation
