Beispiel
83289001 1/2018-03 Sjo
Montage- und Betriebsanleitung
Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200)

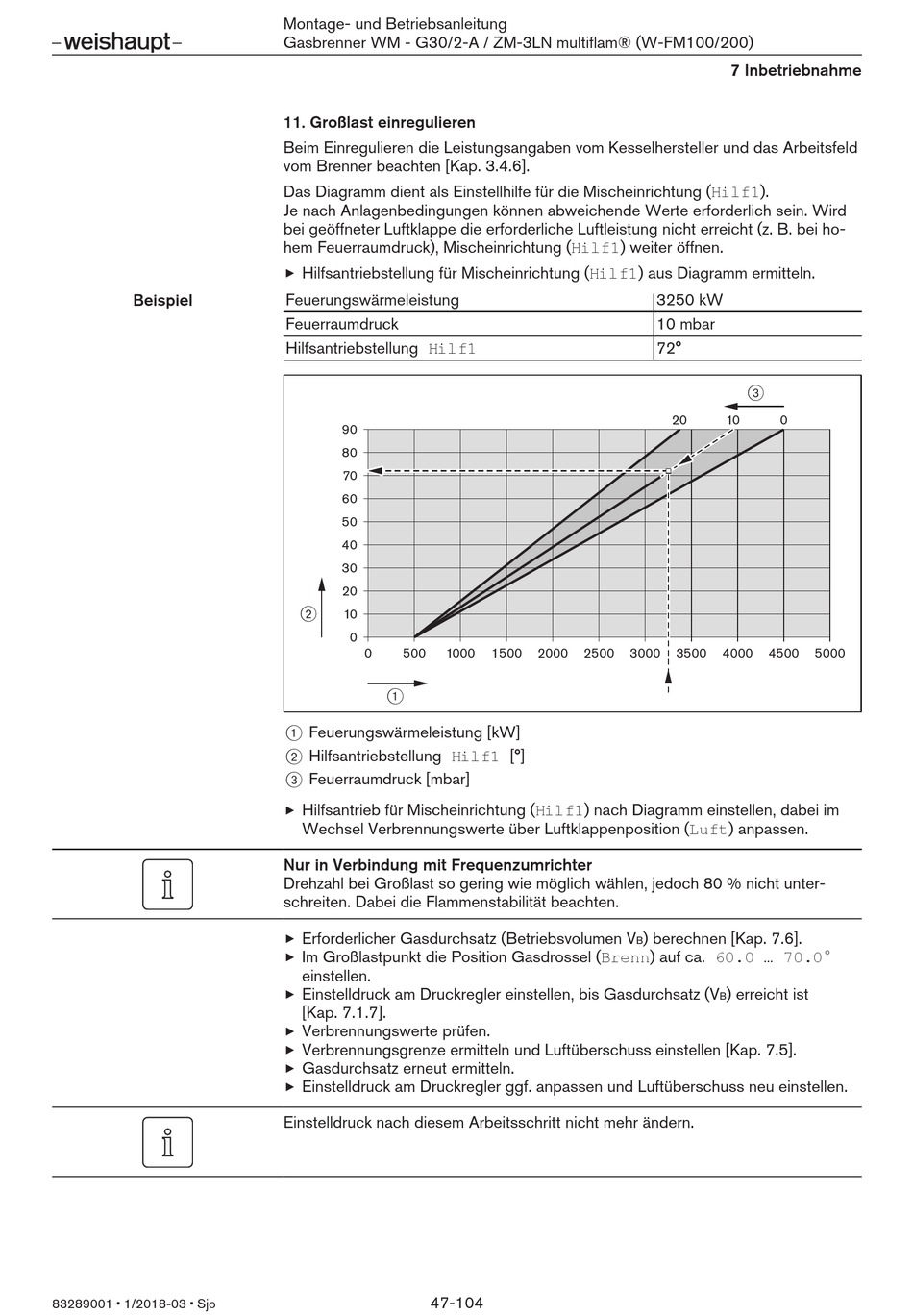

11. Großlast einregulieren
Beim Einregulieren die Leistungsangaben vom Kesselhersteller und das Arbeitsfeld
vom Brenner beachten [Kap. 3.4.6].
Das Diagramm dient als Einstellhilfe für die Mischeinrichtung (Hilf1).
Je nach Anlagenbedingungen können abweichende Werte erforderlich sein. Wird
bei geöffneter Luftklappe die erforderliche Luftleistung nicht erreicht (z. B. bei ho-
hem Feuerraumdruck), Mischeinrichtung (Hilf1) weiter öffnen.
Hilfsantriebstellung für Mischeinrichtung (Hilf1) aus Diagramm ermitteln.
Feuerungswärmeleistung
Feuerraumdruck
Hilfsantriebstellung Hilf1
90
80
70
60
50
40
30
20
2
10
0
0
500
1000
1
1 Feuerungswärmeleistung [kW]
2 Hilfsantriebstellung Hilf1 [°]
3 Feuerraumdruck [mbar]
Hilfsantrieb für Mischeinrichtung (Hilf1) nach Diagramm einstellen, dabei im
Wechsel Verbrennungswerte über Luftklappenposition (Luft) anpassen.
Nur in Verbindung mit Frequenzumrichter
Drehzahl bei Großlast so gering wie möglich wählen, jedoch 80 % nicht unter-
schreiten. Dabei die Flammenstabilität beachten.
Erforderlicher Gasdurchsatz (Betriebsvolumen V
Im Großlastpunkt die Position Gasdrossel (Brenn) auf ca. 60.0 ... 70.0°
einstellen.
Einstelldruck am Druckregler einstellen, bis Gasdurchsatz (V
[Kap. 7.1.7].
Verbrennungswerte prüfen.
Verbrennungsgrenze ermitteln und Luftüberschuss einstellen [Kap. 7.5].
Gasdurchsatz erneut ermitteln.
Einstelldruck am Druckregler ggf. anpassen und Luftüberschuss neu einstellen.
Einstelldruck nach diesem Arbeitsschritt nicht mehr ändern.
47-104
3250 kW
10 mbar
72°
1500
2000
2500
3000
) berechnen [Kap. 7.6].
B
7 Inbetriebnahme
3
20
10
0
3500
4000
4500
5000
) erreicht ist
B
