Montage- und Betriebsanleitung
Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200)

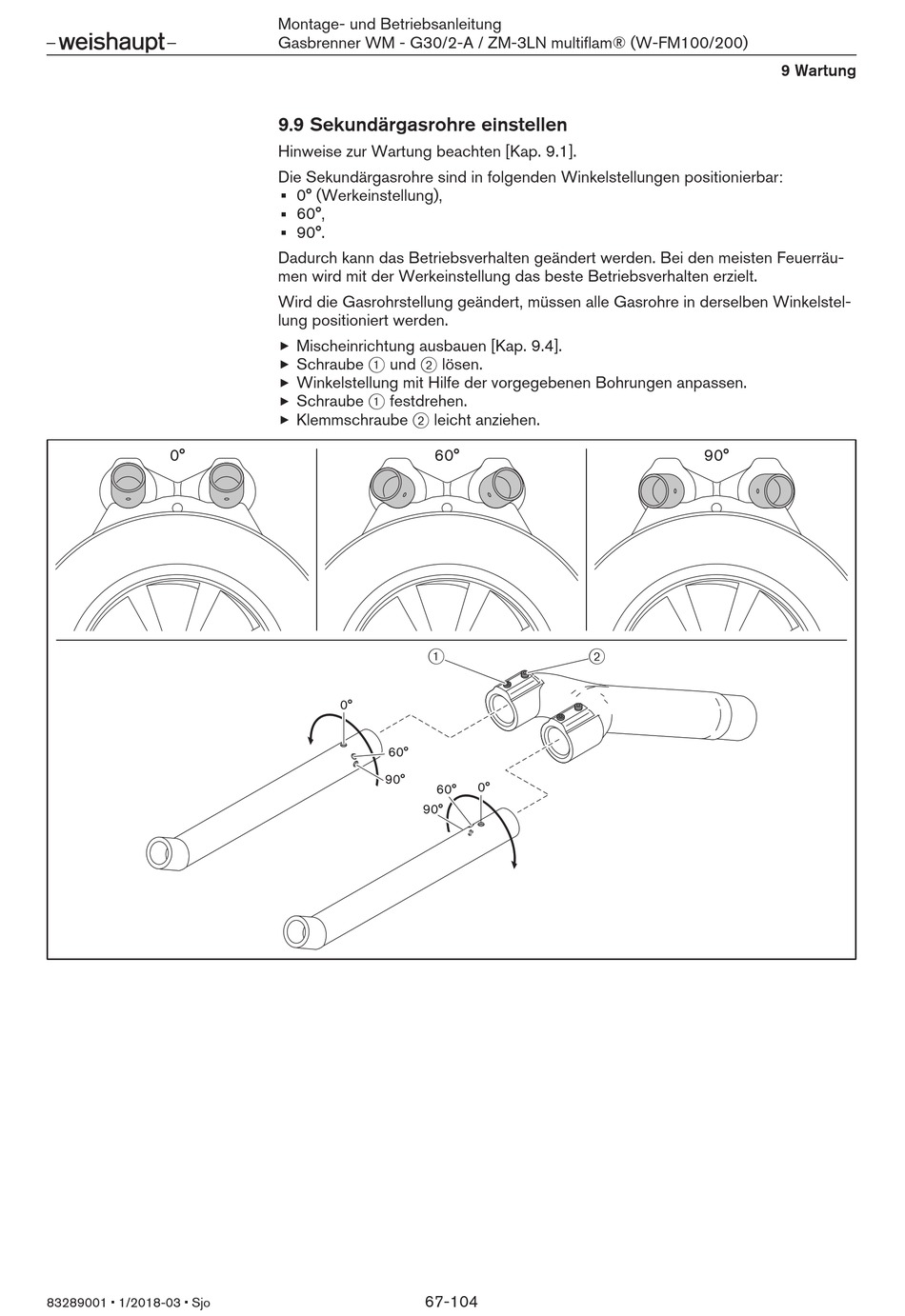

9.9 Sekundärgasrohre einstellen
Hinweise zur Wartung beachten [Kap. 9.1].
Die Sekundärgasrohre sind in folgenden Winkelstellungen positionierbar:
0° (Werkeinstellung),
60°,
90°.
Dadurch kann das Betriebsverhalten geändert werden. Bei den meisten Feuerräu-
men wird mit der Werkeinstellung das beste Betriebsverhalten erzielt.
Wird die Gasrohrstellung geändert, müssen alle Gasrohre in derselben Winkelstel-
lung positioniert werden.
Mischeinrichtung ausbauen [Kap. 9.4].
Schraube 1 und 2 lösen.
Winkelstellung mit Hilfe der vorgegebenen Bohrungen anpassen.
Schraube 1 festdrehen.
Klemmschraube 2 leicht anziehen.
60°
1
0°
60°
90°
60°
90°
67-104
2
0°
9 Wartung
90°
