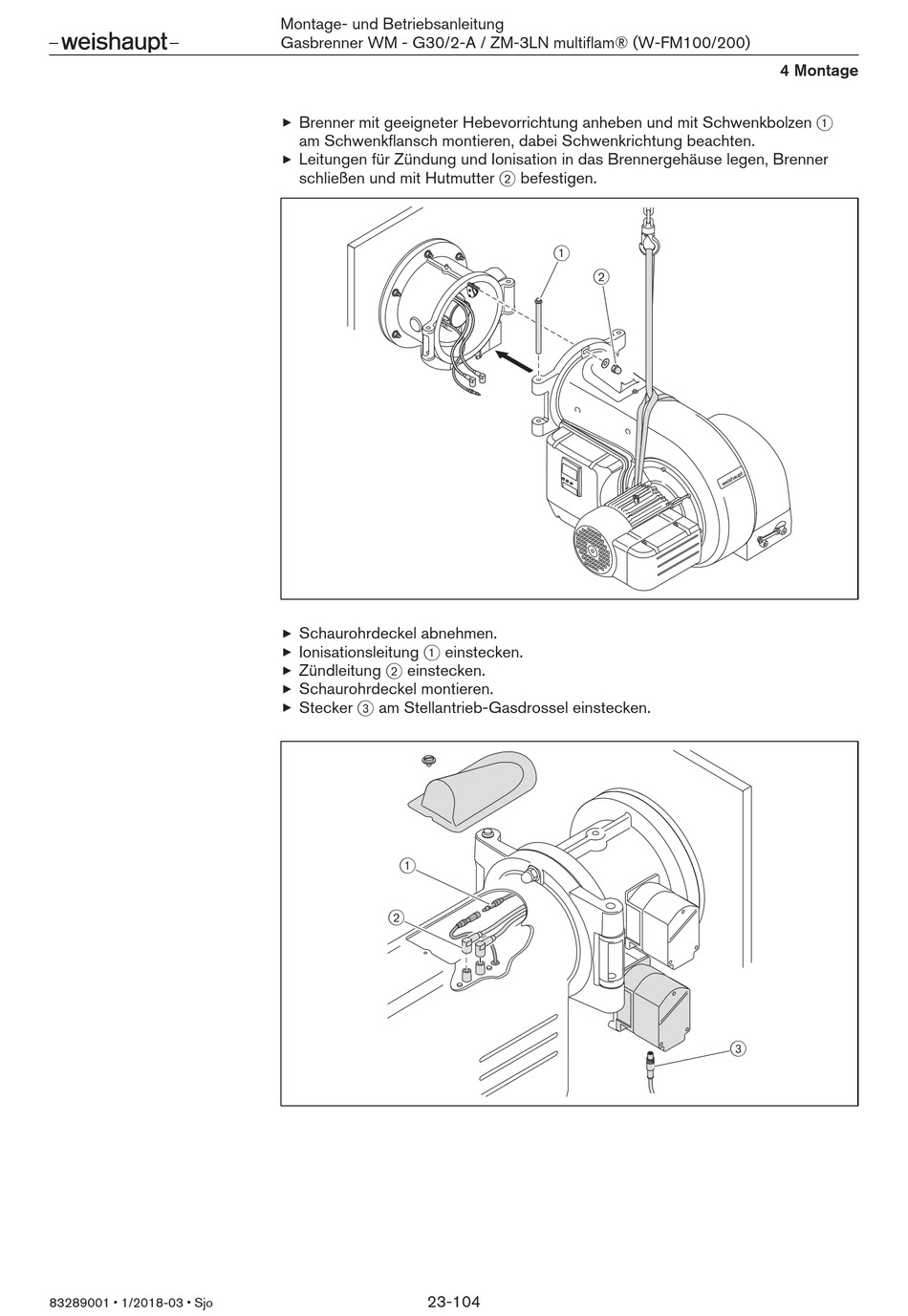

Brenner mit geeigneter Hebevorrichtung anheben und mit Schwenkbolzen 1
am Schwenkflansch montieren, dabei Schwenkrichtung beachten.
Leitungen für Zündung und Ionisation in das Brennergehäuse legen, Brenner
schließen und mit Hutmutter 2 befestigen.
Schaurohrdeckel abnehmen.
Ionisationsleitung 1 einstecken.
Zündleitung 2 einstecken.
Schaurohrdeckel montieren.
Stecker 3 am Stellantrieb-Gasdrossel einstecken.
