Weishaupt WM G30/2-A multiflam Montage- Und Betriebsanleitung Seite 37

W-MF 5xx DMV 525
3
1
3
2
1
83289001 1/2018-03 Sjo
Montage- und Betriebsanleitung
Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200)

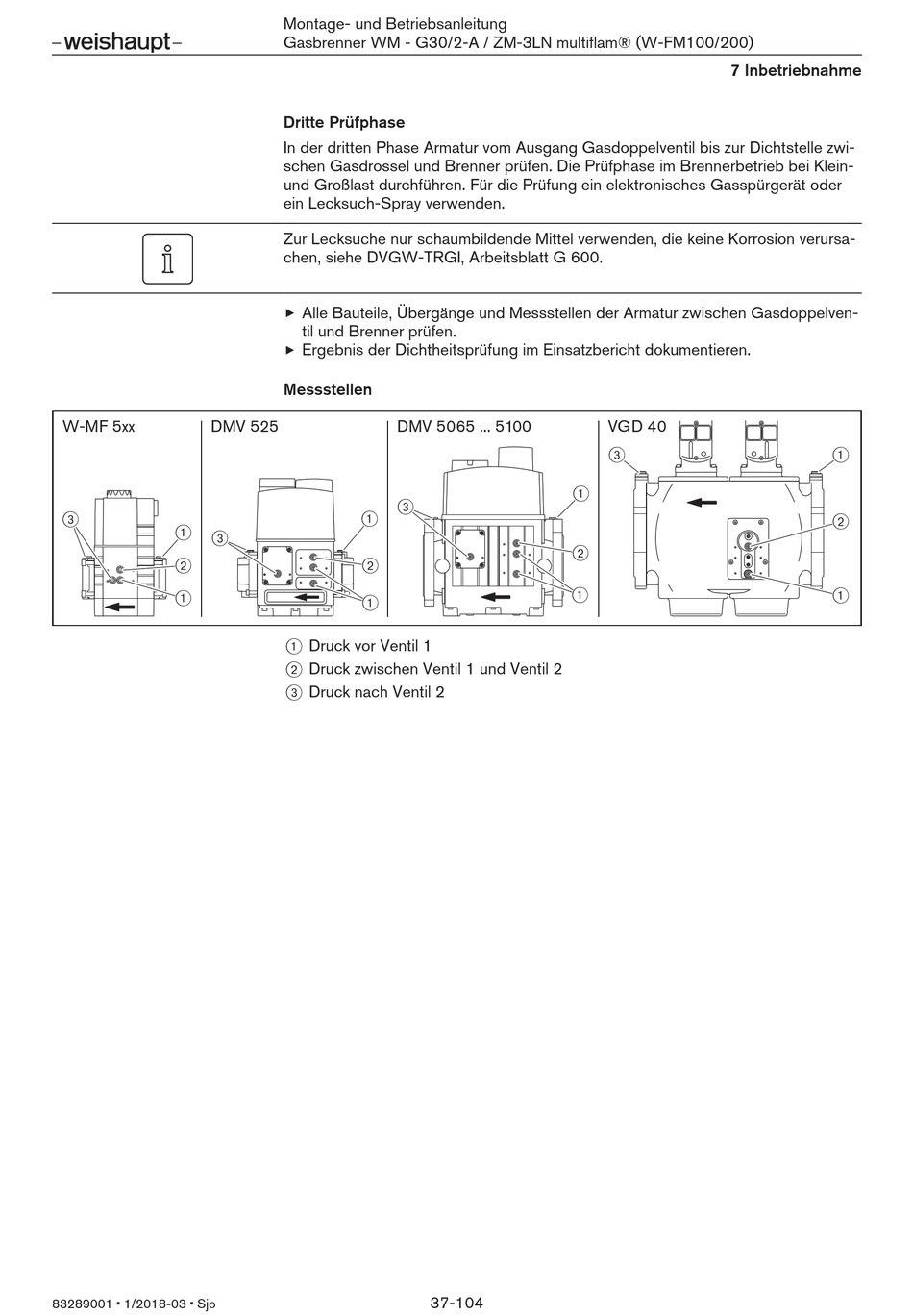

Dritte Prüfphase
In der dritten Phase Armatur vom Ausgang Gasdoppelventil bis zur Dichtstelle zwi-
schen Gasdrossel und Brenner prüfen. Die Prüfphase im Brennerbetrieb bei Klein-
und Großlast durchführen. Für die Prüfung ein elektronisches Gasspürgerät oder
ein Lecksuch-Spray verwenden.
Zur Lecksuche nur schaumbildende Mittel verwenden, die keine Korrosion verursa-
chen, siehe DVGW-TRGI, Arbeitsblatt G 600.
Alle Bauteile, Übergänge und Messstellen der Armatur zwischen Gasdoppelven-
til und Brenner prüfen.
Ergebnis der Dichtheitsprüfung im Einsatzbericht dokumentieren.
Messstellen
DMV 5065 ... 5100
3
1
2
1
1 Druck vor Ventil 1
2 Druck zwischen Ventil 1 und Ventil 2
3 Druck nach Ventil 2
37-104
7 Inbetriebnahme
VGD 40
3
1
2
1
1
2
1
