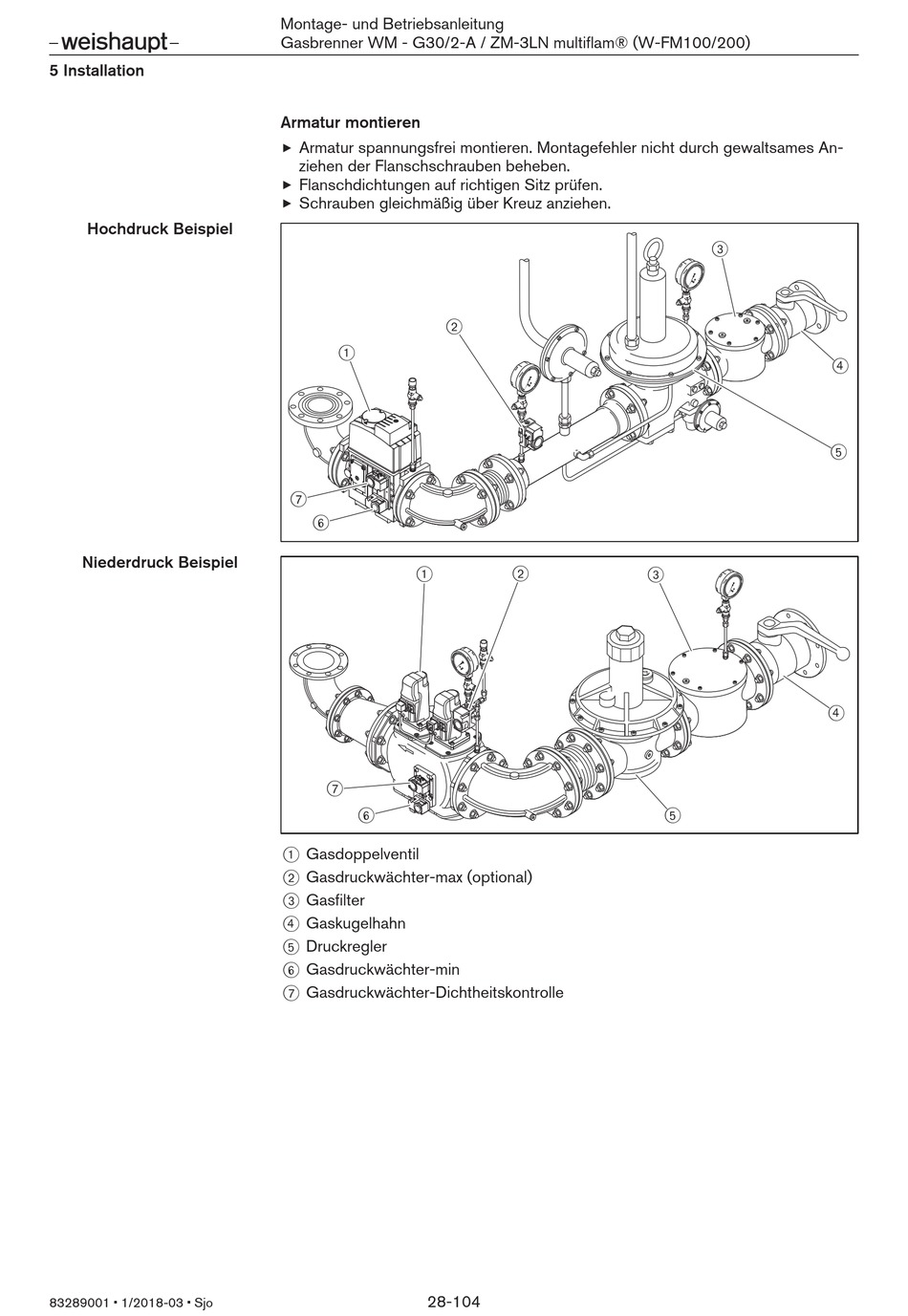

5 Installation
Hochdruck Beispiel
Niederdruck Beispiel
83289001 1/2018-03 Sjo
Montage- und Betriebsanleitung
Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200)
Armatur montieren
Armatur spannungsfrei montieren. Montagefehler nicht durch gewaltsames An-
ziehen der Flanschschrauben beheben.
Flanschdichtungen auf richtigen Sitz prüfen.
Schrauben gleichmäßig über Kreuz anziehen.
2
1
7
6
1
7
6
1 Gasdoppelventil
2 Gasdruckwächter-max (optional)
3 Gasfilter
4 Gaskugelhahn
5 Druckregler
6 Gasdruckwächter-min
7 Gasdruckwächter-Dichtheitskontrolle
28-104
2
3
5
3
4
5
4
