Zündelektroden Einstellen; Ionisationselektrode Einstellen - Weishaupt WM G30/2-A multiflam Montage- Und Betriebsanleitung

83289001 1/2018-03 Sjo
Montage- und Betriebsanleitung
Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200)

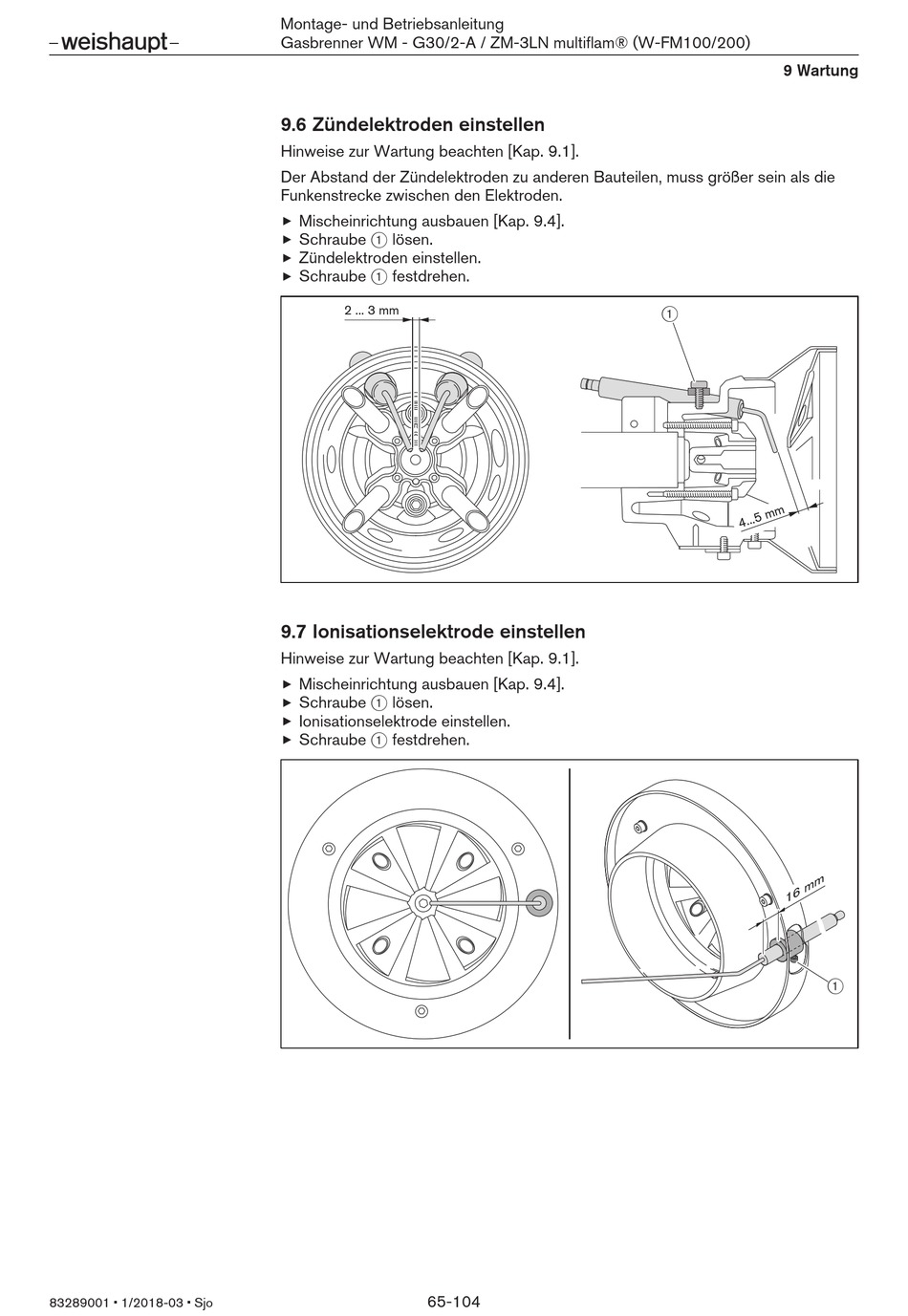

9.6 Zündelektroden einstellen
Hinweise zur Wartung beachten [Kap. 9.1].
Der Abstand der Zündelektroden zu anderen Bauteilen, muss größer sein als die
Funkenstrecke zwischen den Elektroden.
Mischeinrichtung ausbauen [Kap. 9.4].
Schraube 1 lösen.
Zündelektroden einstellen.
Schraube 1 festdrehen.
2 ... 3 mm

9.7 Ionisationselektrode einstellen

Hinweise zur Wartung beachten [Kap. 9.1].
Mischeinrichtung ausbauen [Kap. 9.4].
Schraube 1 lösen.
Ionisationselektrode einstellen.
Schraube 1 festdrehen.
65-104
9 Wartung
1
m m
1 6
1
