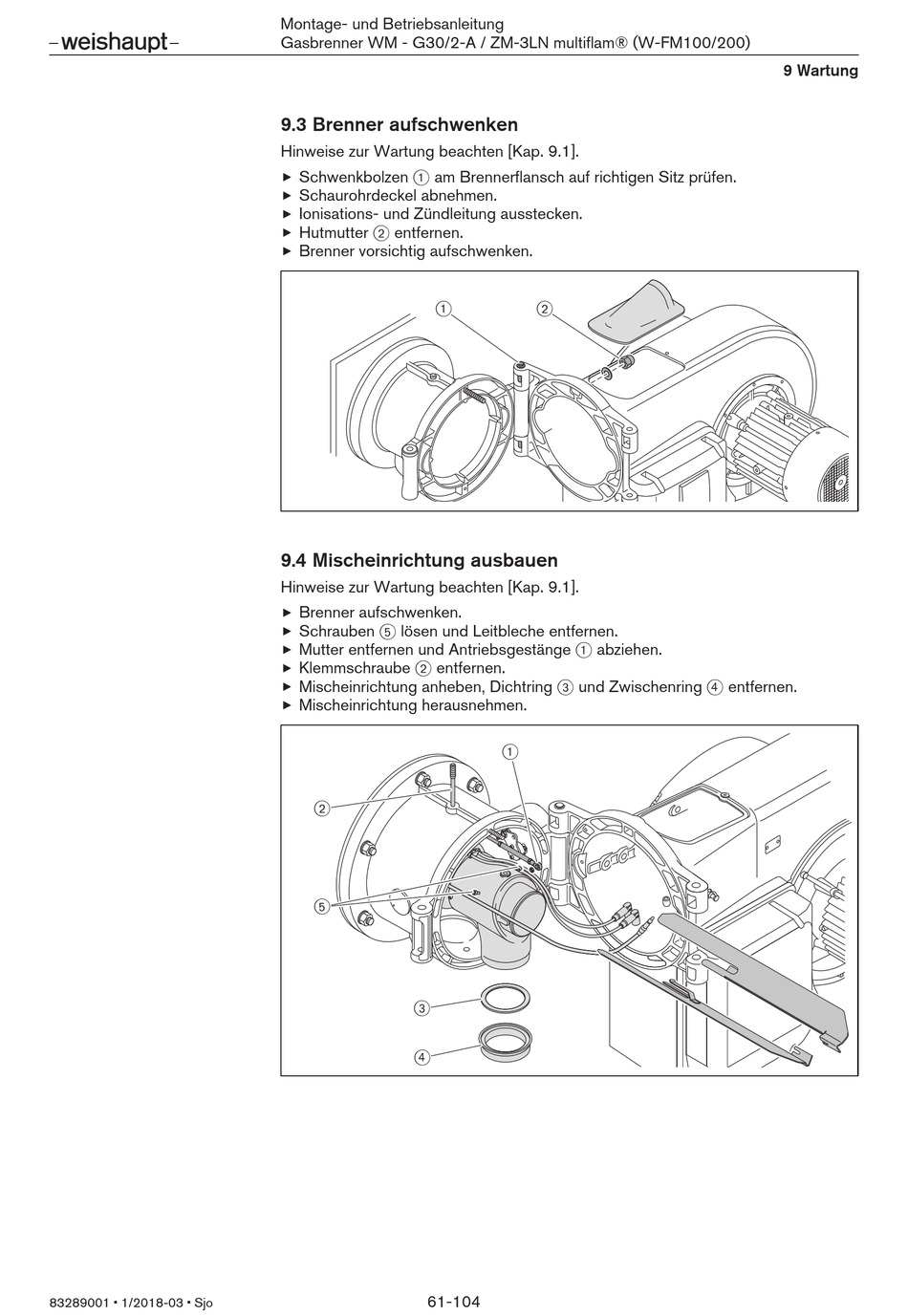

9.3 Brenner aufschwenken

Hinweise zur Wartung beachten [Kap. 9.1].
Schwenkbolzen 1 am Brennerflansch auf richtigen Sitz prüfen.
Schaurohrdeckel abnehmen.
Ionisations- und Zündleitung ausstecken.
Hutmutter 2 entfernen.
Brenner vorsichtig aufschwenken.
1

9.4 Mischeinrichtung ausbauen

Hinweise zur Wartung beachten [Kap. 9.1].
Brenner aufschwenken.
Schrauben 5 lösen und Leitbleche entfernen.
Mutter entfernen und Antriebsgestänge 1 abziehen.
Klemmschraube 2 entfernen.
Mischeinrichtung anheben, Dichtring 3 und Zwischenring 4 entfernen.
Mischeinrichtung herausnehmen.
2
5
3
4
61-104
2
1
