7 Inbetriebnahme
3
4
83289001 1/2018-03 Sjo
Montage- und Betriebsanleitung
Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200)

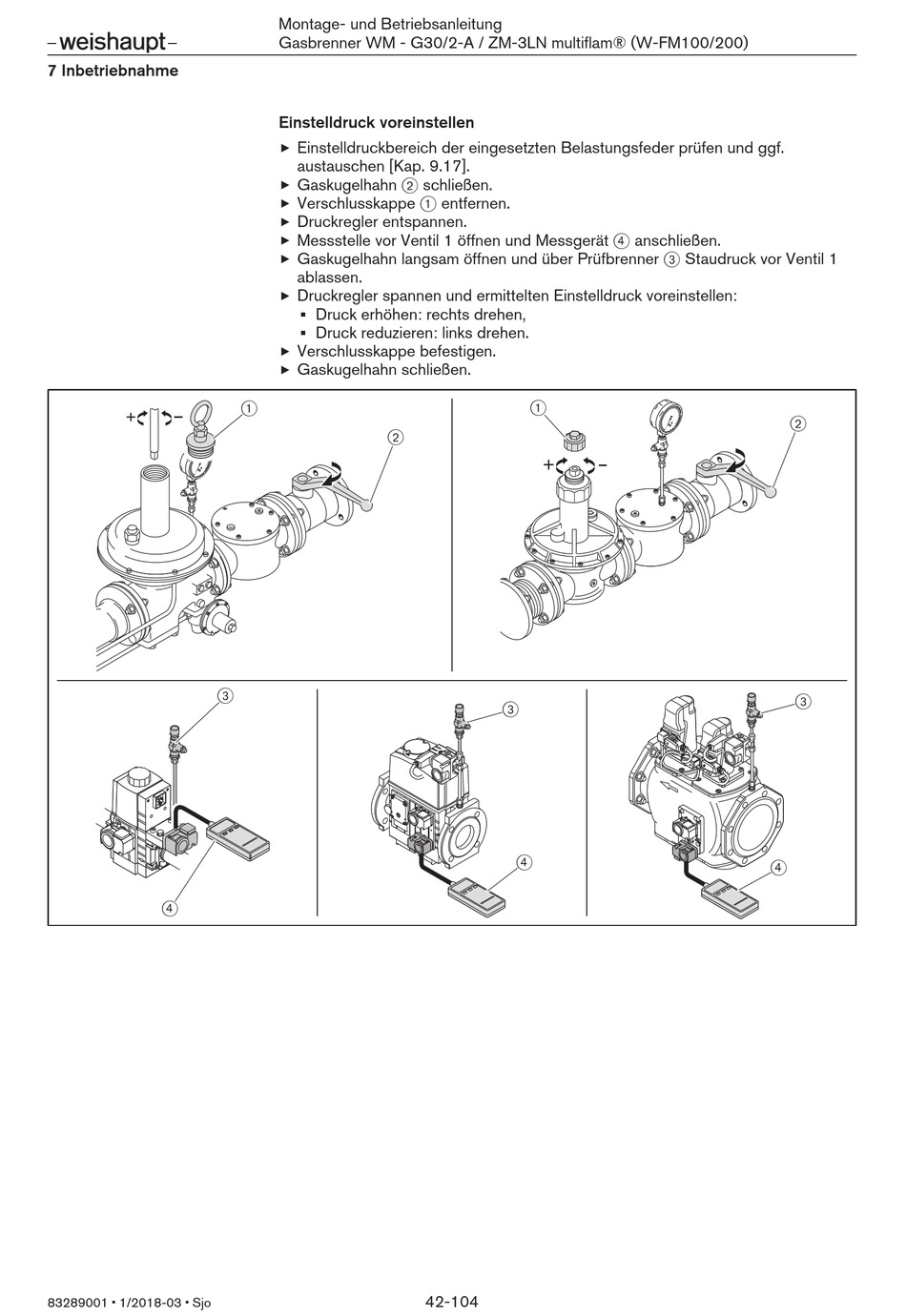

Einstelldruck voreinstellen
Einstelldruckbereich der eingesetzten Belastungsfeder prüfen und ggf.
austauschen [Kap. 9.17].
Gaskugelhahn 2 schließen.
Verschlusskappe 1 entfernen.
Druckregler entspannen.
Messstelle vor Ventil 1 öffnen und Messgerät 4 anschließen.
Gaskugelhahn langsam öffnen und über Prüfbrenner 3 Staudruck vor Ventil 1
ablassen.
Druckregler spannen und ermittelten Einstelldruck voreinstellen:
Druck erhöhen: rechts drehen,
Druck reduzieren: links drehen.
Verschlusskappe befestigen.
Gaskugelhahn schließen.
1
2
1
3
4
42-104
