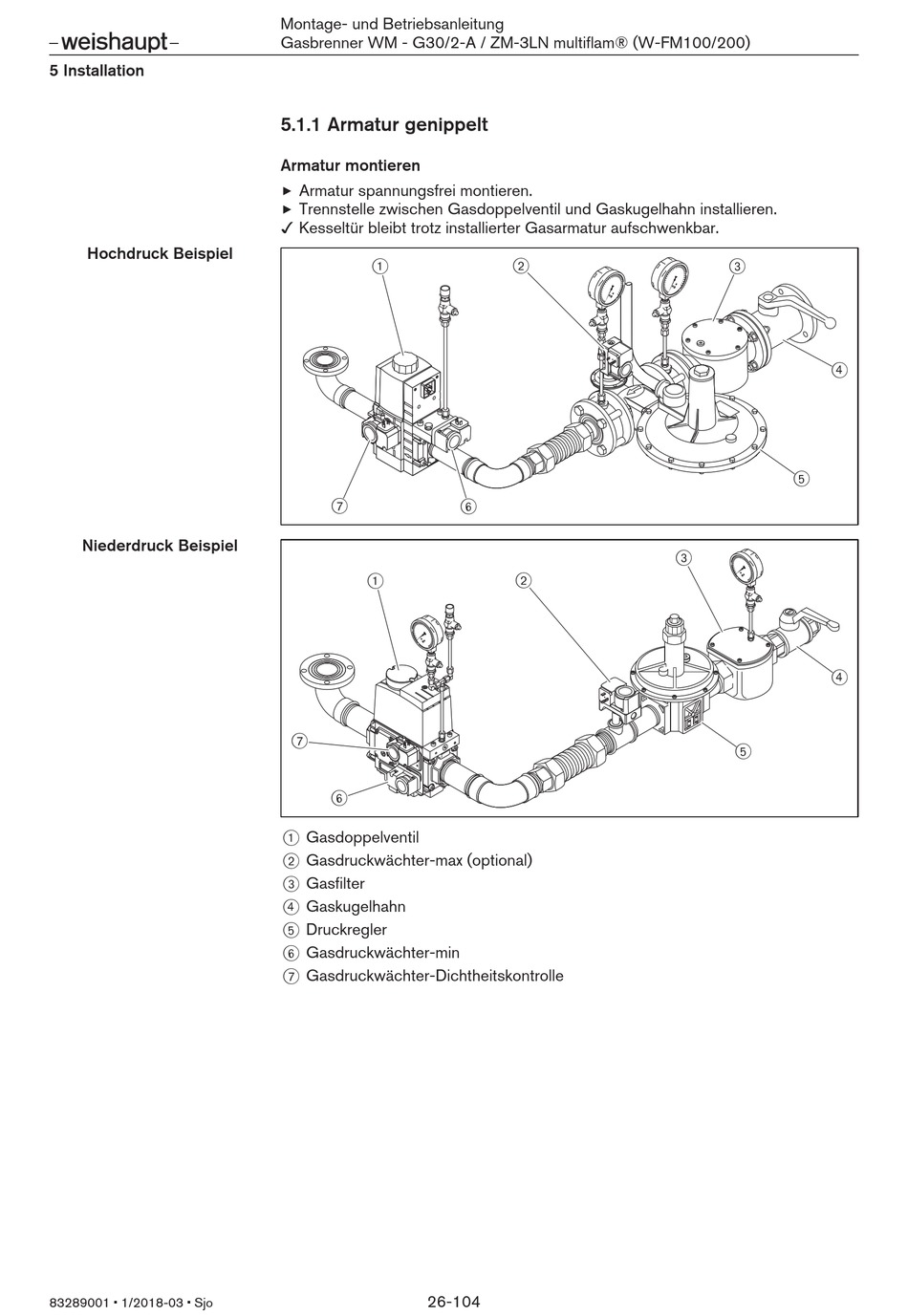

5 Installation
Hochdruck Beispiel
Niederdruck Beispiel
83289001 1/2018-03 Sjo
Montage- und Betriebsanleitung
Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200)

5.1.1 Armatur genippelt

Armatur montieren
Armatur spannungsfrei montieren.
Trennstelle zwischen Gasdoppelventil und Gaskugelhahn installieren.
Kesseltür bleibt trotz installierter Gasarmatur aufschwenkbar.
1
7
1
7
6
1 Gasdoppelventil
2 Gasdruckwächter-max (optional)
3 Gasfilter
4 Gaskugelhahn
5 Druckregler
6 Gasdruckwächter-min
7 Gasdruckwächter-Dichtheitskontrolle
26-104
2
6
2
3
4
5
3
4
5
