9 Wartung
83289001 1/2018-03 Sjo
Montage- und Betriebsanleitung
Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200)

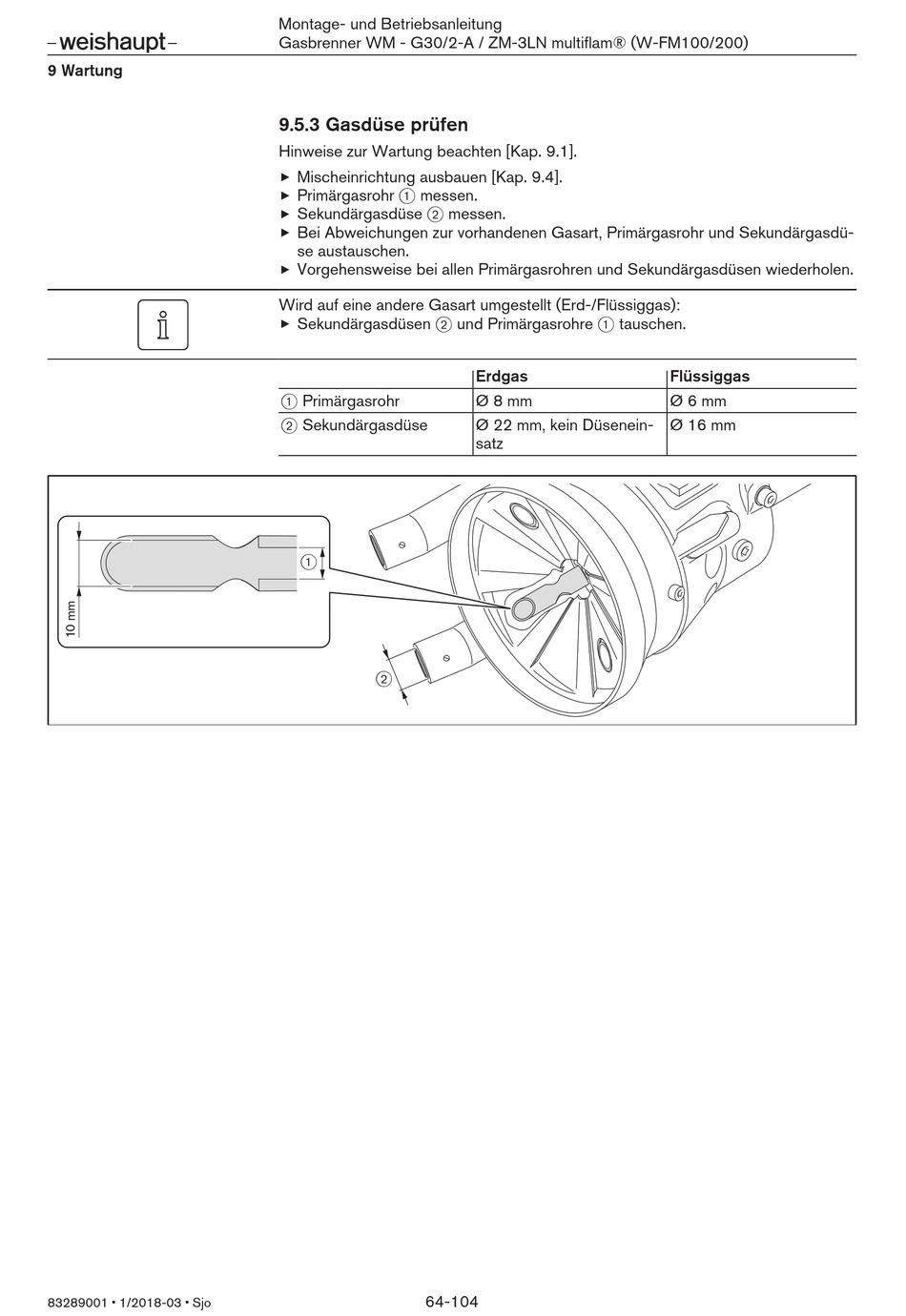

9.5.3 Gasdüse prüfen
Hinweise zur Wartung beachten [Kap. 9.1].
Mischeinrichtung ausbauen [Kap. 9.4].
Primärgasrohr 1 messen.
Sekundärgasdüse 2 messen.
Bei Abweichungen zur vorhandenen Gasart, Primärgasrohr und Sekundärgasdü-
se austauschen.
Vorgehensweise bei allen Primärgasrohren und Sekundärgasdüsen wiederholen.
Wird auf eine andere Gasart umgestellt (Erd-/Flüssiggas):
Sekundärgasdüsen 2 und Primärgasrohre 1 tauschen.
1 Primärgasrohr
2 Sekundärgasdüse
1
2
64-104
Erdgas
Ø 8 mm
Ø 22 mm, kein Düsenein-
satz
Flüssiggas
Ø 6 mm
Ø 16 mm
