7 Inbetriebnahme
Beispiel
83289001 1/2018-03 Sjo
Montage- und Betriebsanleitung
Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200)

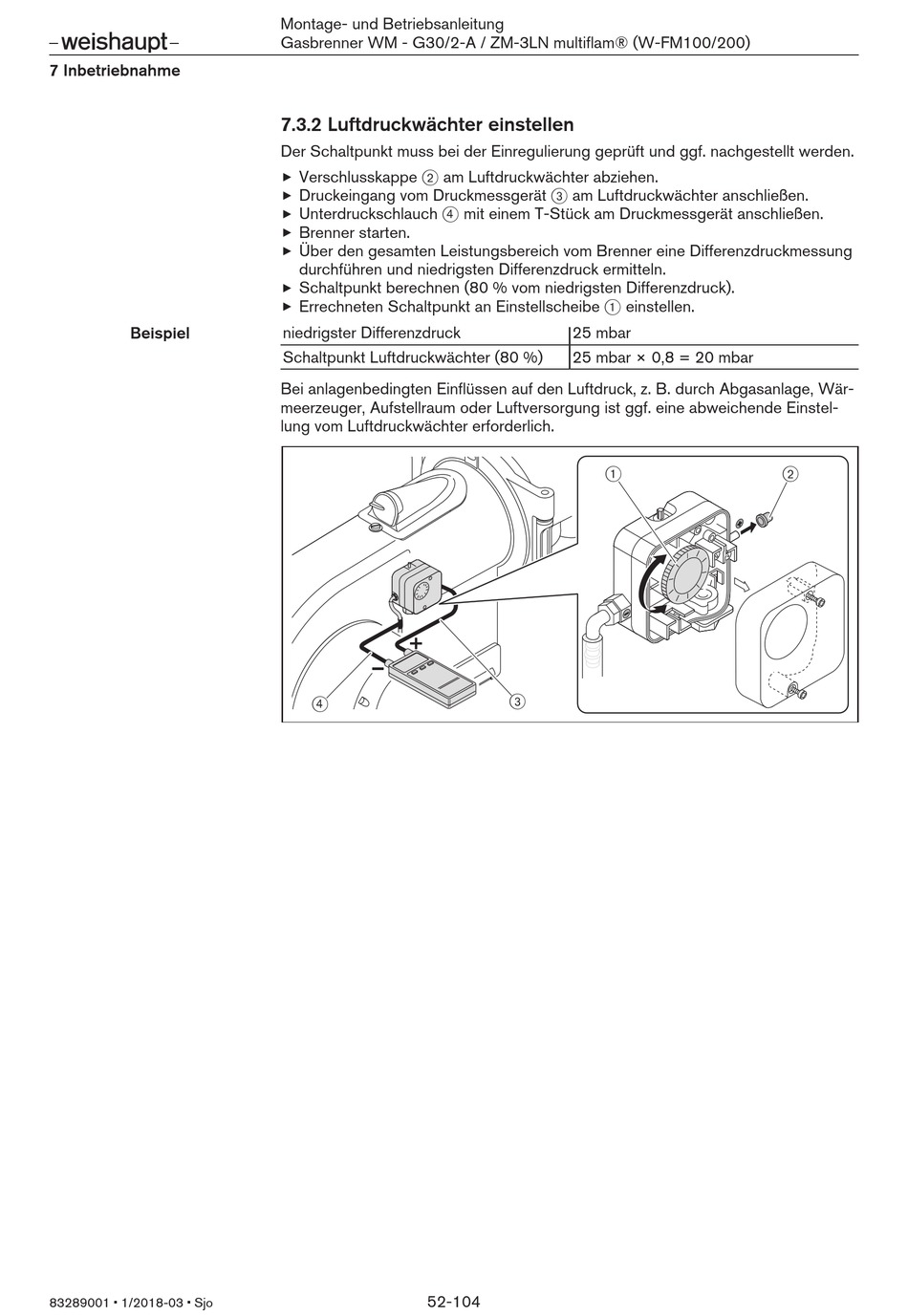

7.3.2 Luftdruckwächter einstellen
Der Schaltpunkt muss bei der Einregulierung geprüft und ggf. nachgestellt werden.
Verschlusskappe 2 am Luftdruckwächter abziehen.
Druckeingang vom Druckmessgerät 3 am Luftdruckwächter anschließen.
Unterdruckschlauch 4 mit einem T-Stück am Druckmessgerät anschließen.
Brenner starten.
Über den gesamten Leistungsbereich vom Brenner eine Differenzdruckmessung
durchführen und niedrigsten Differenzdruck ermitteln.
Schaltpunkt berechnen (80 % vom niedrigsten Differenzdruck).
Errechneten Schaltpunkt an Einstellscheibe 1 einstellen.
niedrigster Differenzdruck
Schaltpunkt Luftdruckwächter (80 %)
Bei anlagenbedingten Einflüssen auf den Luftdruck, z. B. durch Abgasanlage, Wär-
meerzeuger, Aufstellraum oder Luftversorgung ist ggf. eine abweichende Einstel-
lung vom Luftdruckwächter erforderlich.
4
52-104
25 mbar
25 mbar × 0,8 = 20 mbar
1
3
2
