9 Wartung
83289001 1/2018-03 Sjo
Montage- und Betriebsanleitung
Gasbrenner WM - G30/2-A / ZM-3LN multiflam® (W-FM100/200)

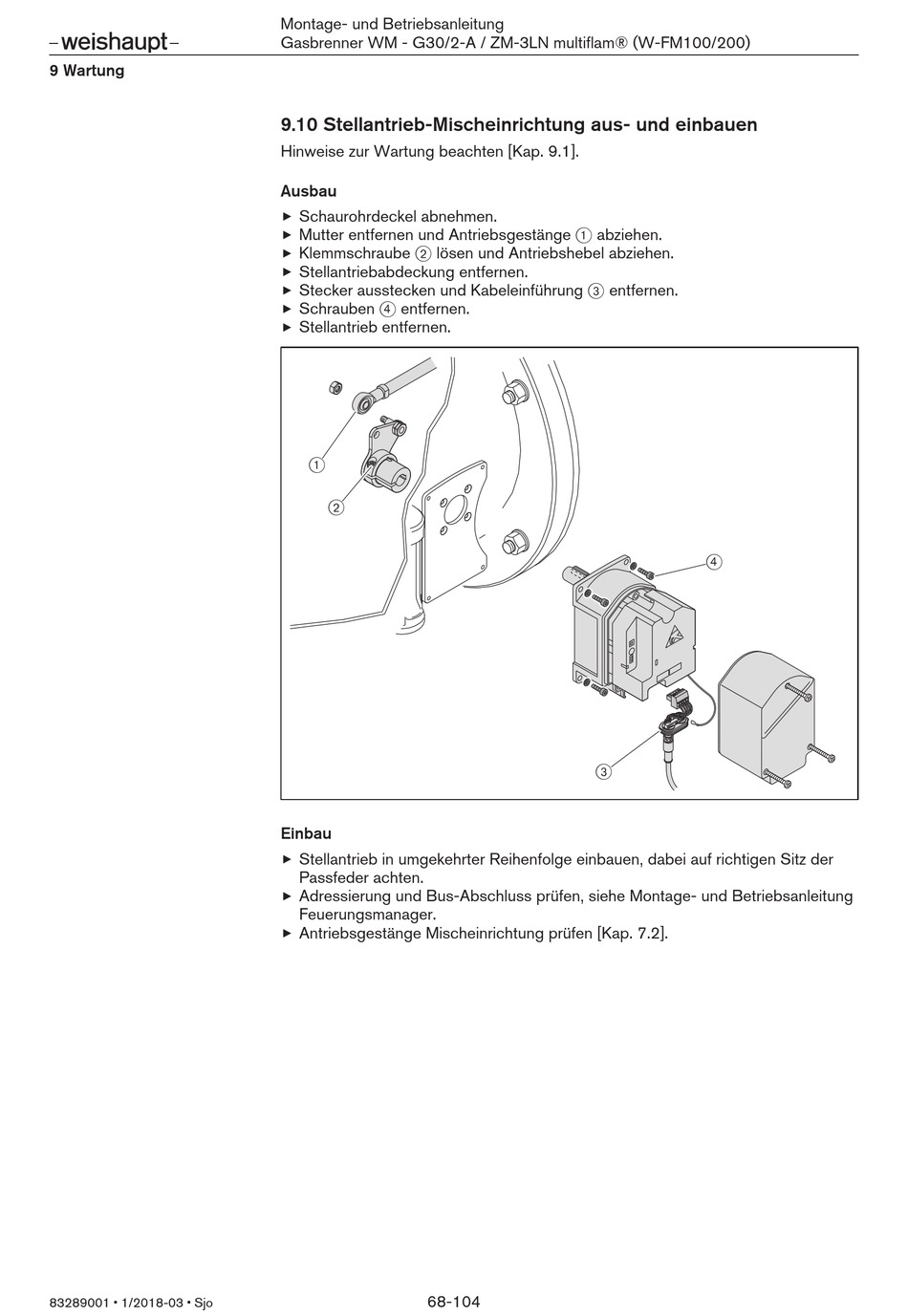

9.10 Stellantrieb-Mischeinrichtung aus- und einbauen
Hinweise zur Wartung beachten [Kap. 9.1].
Ausbau
Schaurohrdeckel abnehmen.
Mutter entfernen und Antriebsgestänge 1 abziehen.
Klemmschraube 2 lösen und Antriebshebel abziehen.
Stellantriebabdeckung entfernen.
Stecker ausstecken und Kabeleinführung 3 entfernen.
Schrauben 4 entfernen.
Stellantrieb entfernen.
1
2
Einbau
Stellantrieb in umgekehrter Reihenfolge einbauen, dabei auf richtigen Sitz der
Passfeder achten.
Adressierung und Bus-Abschluss prüfen, siehe Montage- und Betriebsanleitung
Feuerungsmanager.
Antriebsgestänge Mischeinrichtung prüfen [Kap. 7.2].
68-104
4
3
