5.4 Anschluss an RS-485
Das Fieldgate SWG70 ist mit einer vollständig galvanisch getrennten RS-485-Schnittstelle
ausgestattet. Ein zweiter RS-485-Anschlussklemmenblock ermöglicht den Anschluss von mehreren
Fieldgates in einer Daisy-Chain.
An jedem Ende des RS-485-Kabels ist ein Abschlusswiderstand erforderlich. Wenn das RS-485-
Kabel nicht zu anderen Geräten verlegt wird (kein Daisy-Chain-Anschluss), aktivieren Sie den
Abschlusswiderstand, der im Fieldgate integriert ist.
HINWEIS!
• Beachten Sie die Position der Modbus-SPS oder des verteiltes Prozessrechensystems. Die
maximal zulässige Länge des Kabels vom Fieldgate zur SPS/zum VPRS beträgt 1200 m (bei
reduzierter Kommunikationsgeschwindigkeit).
• Verwenden Sie ausschließlich STP-Kabel (geschirmtes Kabel mit paarweise verdrillten Adern).
• Wenn der Kabelschirm geerdet ist, sollte die Erdung nur an einem Ende des Kabels angeschlossen
sein, um Potentialausgleichsströme zu vermeiden.
• Zugentlastung und Biegeradien: Stellen Sie während der Installation eine ausreichende
Zugentlastung für die Kabel sicher, und beachten Sie die Biegeradien der Kabel.
KL1 KL2 KL3
A B SHD
RS485
1
1 Erster RS-485-Anschluss
1 Stellen Sie sicher, dass die Stromzufuhr ausgeschaltet ist.
2 Lösen Sie ggf. die vier Schrauben der Gehäuseabdeckung (siehe Abb. 4-5 in Kapitel 4.2), und
entfernen Sie die Gehäuseabdeckung.
3 Verlegen Sie das RS-485-Kabel von links durch die erste Kabelverschraubung.
- Der zulässige Kabeldurchmesser beträgt zwischen 6 mm und 10 mm.
4 Schließen Sie das RS-485-Kabel wie folgt an den linken mit "RS485" beschrifteten
Anschlussklemmenblock an (siehe Abb. 5-4):
RS-485-Kabel
RxD/TxD– (RS-485 A) A
RxD/TxD+ (RS-485 B) B
Abschirmung
5 Für eine Daisy-Chain-Verbindung führen Sie das zweite RS-485-Kabel von links durch die
zweite Kabelverschraubung und schließen es an dem rechten mit "RS485" beschrifteten
Anschlussklemmenblock an (siehe Tabelle oben).
6 Zur Aktivierung des RS-485-Abschlusswiderstandes stellen Sie DIP-Schalter 7 auf "ON"
(siehe Kapitel 6.1.3).
7 Schrauben Sie die Gehäuseabdeckung wieder am Gehäuse fest.
8 Ziehen Sie die Kabelverschraubung mit dem geeigneten Drehmoment fest (siehe Kapitel 5.5).
KL4 KL5 KL6
A B SHD
RS485
2

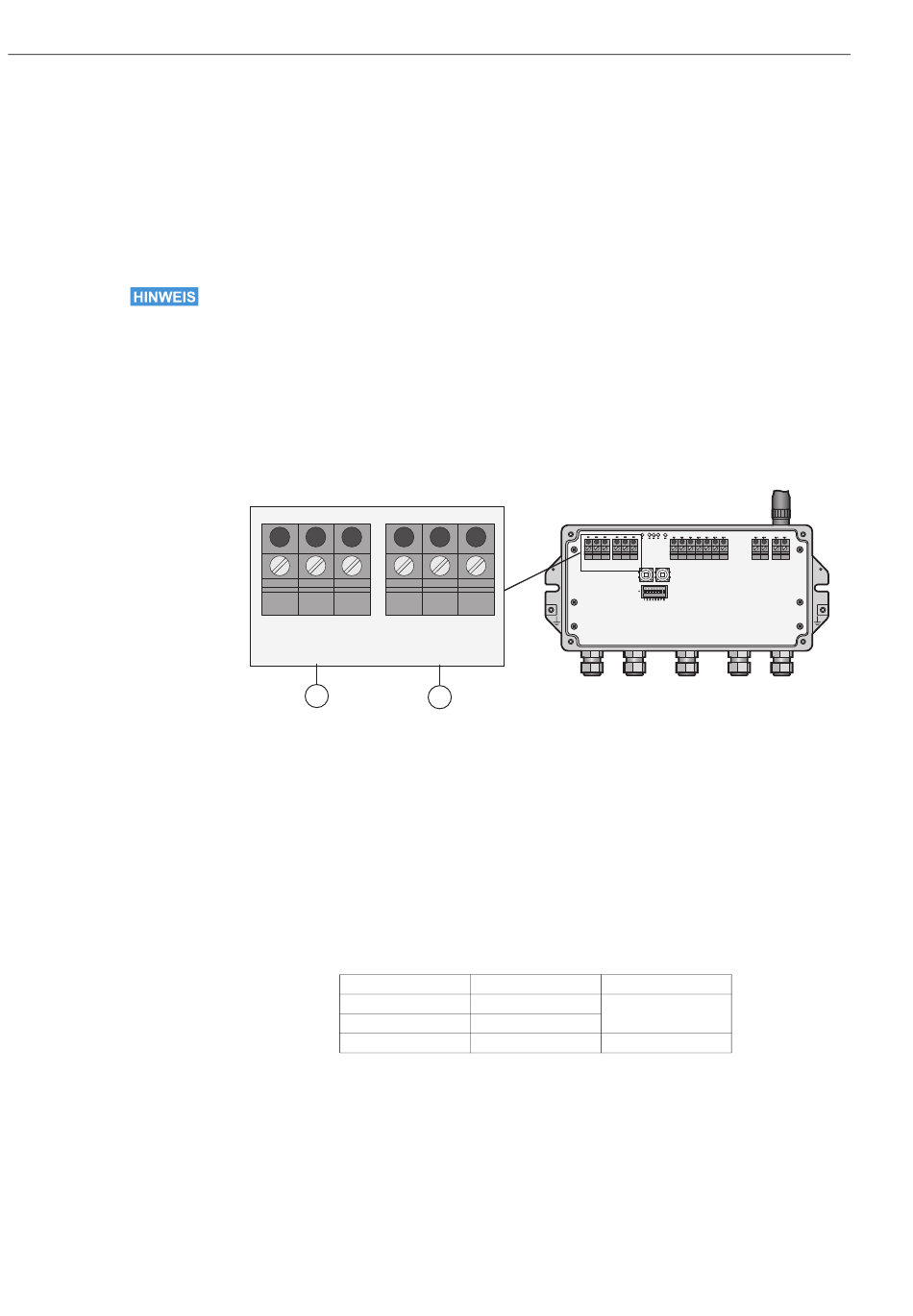

Fig. 5-4: RS-485 Schnittstelle
2 Zweiter RS-485-Anschluss für Daisy-Chain-Konfiguration
Fieldgate-Anschluss
SHD
WirelessHART Fieldgate SWG70
A B SHD A B SHD SHD T1 T2 RX– RX+ TX– TX+ +24V
RS485 RS485
ETHERNET LINE1
ON
OFF
Bemerkungen
RS-485 Differenzsignal
Kabelabschirmung
