8 Fieldgate-Konfiguration

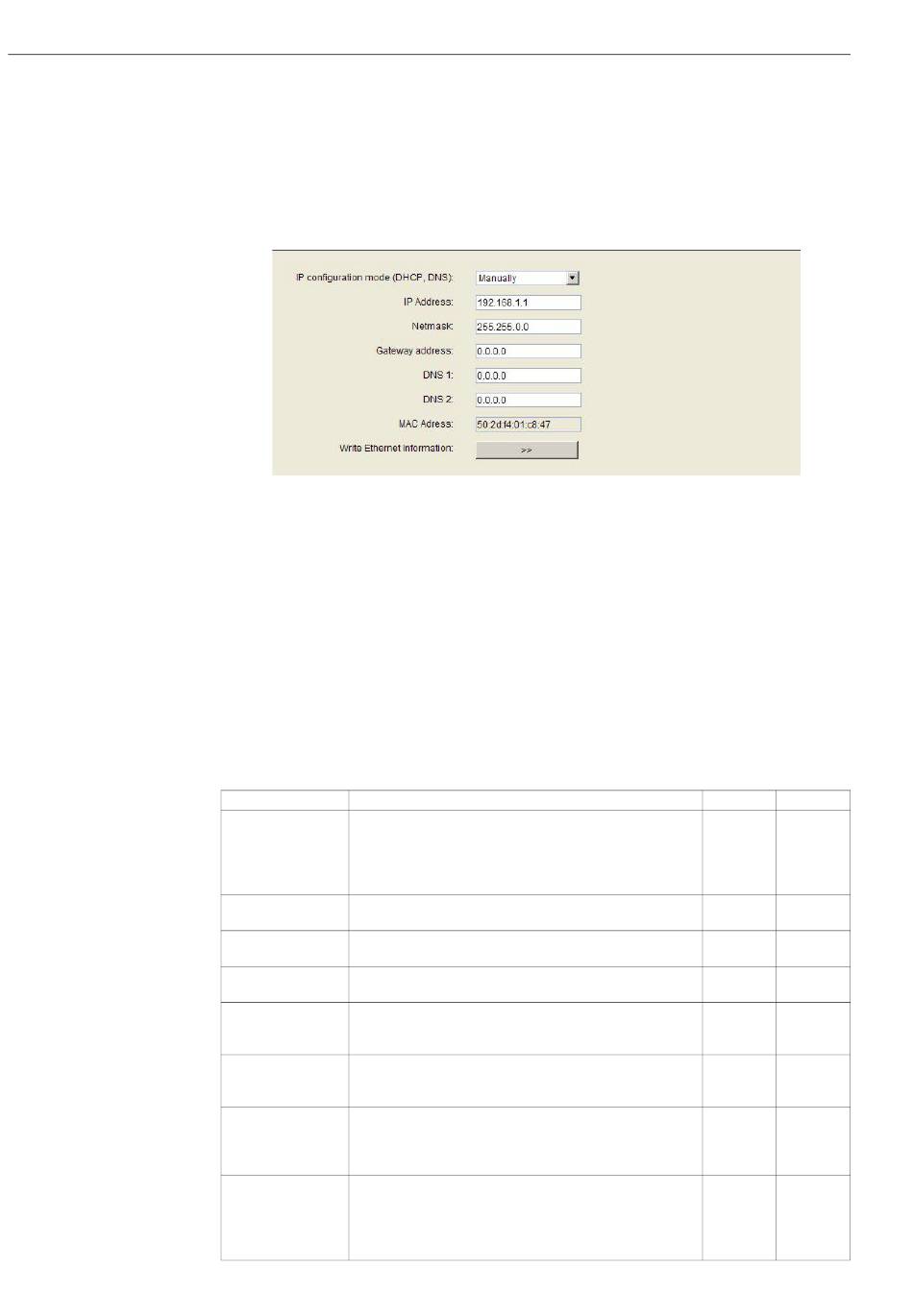

Parameter im Fenster

"Ethernet"

48
8.3.2 Ethernet
Die in diesem Fenster aufgeführten Parameter betreffen die Einrichtung der Kommunikation mit
dem Host über die vom Fieldgate SWG70 bereitgestellte Ethernet-Schnittstelle.
1 Klicken Sie auf Wired Communication => Interfaces => Ethernet, um die zugehörigen
Parameter anzuzeigen:
– Die Bedeutung der einzelnen Parameter können Sie der nachfolgenden Tabelle entnehmen,
wobei Pflichtfelder durch Fettdruck hervorgehoben sind.
2 Geben Sie die Parameter ein, und drücken Sie nach jeder Änderung die Eingabetaste.
- HINWEIS: Die automatische Zuordnung der IP-Adressen erfordert, dass sich ein
DHCP-Server im Ethernet-Netzwerk befindet.
3 Klicken Sie auf die Schaltfläche Write Ethernet Information, sobald Sie alle Parameter
geändert haben.
- Das Fieldgate wird nun mit den neuen Parametern neu gestartet.
- Wenn die IP-Adresse geändert wurde, wird die Kommunikation unterbrochen.
- Ändern Sie die Adresse Ihres Computers, falls nötig, und stellen Sie die
Kommunikation mit der neuen IP-Adresse wieder her.
- Wenn Sie den HART IP CommDTM nutzen, konfigurieren Sie die Kommunikations-
parameter neu (siehe Kapitel 7.5.2, Schritt 4), bevor Sie die Verbindung erneut herstellen.
Parameter Bedeutung
IP Address Gibt an, ob die IP-Netzwerk- und DNS-Adressen des Fieldgate
Assignment SWG70 manuell oder automatisch zugewiesen werden sollen.
• Manually: Es werden die Einstellungen im Dialogfenster genutzt
• Automatically: Die IP-Adressen werden über einen DHCP-Server
zugewiesen
IP Address Legt für das Fieldgate eine feste IP-Netzwerkadresse für die
manuelle Zuweisung fest
Netmask Legt die IP-Netzwerkadresse der Subnet-Maske für die manuelle
Zuweisung fest
Gateway Address Legt die TCP/IP-Gateway-Adresse fest
– Diese Einstellung wird derzeit vom Fieldgate nicht aktiv genutzt
DNS 1 Legt die IP-Adresse des bevorzugten DNS-Servers für die manuelle
Zuweisung fest
– Diese Einstellung wird derzeit vom Fieldgate nicht aktiv genutzt
DNS 2 Legt eine alternative IP-Adresse des DNS-Servers für die manuelle
Zuweisung fest
– Diese Einstellung wird derzeit vom Fieldgate nicht aktiv genutzt
MAC Address Zeigt die MAC-Adresse des WirelessHART-Gateway
– HINWEIS: Die MAC-Adresse ist ein Merkmal der Gerätes selbst
und kann nicht verändert werden. Jedes Gerät hat seine eigene
MAC-Adresse.
Write Ethernet Lädt die geänderten Parameter in das Fieldgate herunter
Information – Wenn die IP-Adresse geändert wurde, wird die Kommunikation
unterbrochen
– Wenn die anderen Adressen geändert wurden, wird die
Kommunikation für eine kurze Zeitspanne unterbrochen
WirelessHART Fieldgate SWG70
Beispiel Standard
Manually Manually
192.168.1.1 192.168.1.1
255.255. 255.255.
0.0 255.0
– 0.0.0.0
– 0.0.0.0
– 0.0.0.0
– –
– –
