C Anhang: HART-OPC-Verbindung
104
C

Anhang: HART-OPC-Verbindung

C.1

HART OPC Server

Der HART OPC Server ist eine Software, die unter Microsoft Windows läuft und eine
standardmäßige OPC-Kommunikationsschnittstelle mit HART-fähigen Geräten bereitstellt.
Der HART OPC Server dient als Transportmechanismus für die Kommunikation mit den HART-
Geräten. Die Schnittstelle über den Server zum Gerät ist dieselbe, gleichgültig, ob das Gerät direkt
an den PC oder über ein zwischengeschaltetes E/A-System angeschlossen ist. Während die
zwischengeschalteten E/A-Systeme variieren können, bleibt die Schnittstelle zu den
Anwendungen, die den OPC Server nutzen, immer unverändert. Es besteht die Möglichkeit,
mithilfe des HART Servers primäre Variablen auszulesen, Befehle zu senden und Geräte zu
parametrieren.
Der Hauptvorteil des HART OPC Server besteht im gemeinsamen Zugriff auf die Feldgeräte. Viele
OPC Client-Anwendungen (siehe Kapitel 10.4) können über dasselbe Gerät oder mehrere
verschiedene Geräte gleichzeitig auf die HART-Daten zugreifen. Der OPC Client kann die für ihn
interessanten Datenelemente abonnieren. Zusätzlich hat der Client die Möglichkeit, die
Datenelemente z. B. nur dann zu erhalten, wenn sie sich ändern.
Der HART OPC Server befindet sich auf der Produkt-CD (siehe Kapitel 7.4.1).
C.2

Ethernet-Netzwerk erstellen

1 Starten Sie die HART-Server-Anwendung.
Start => Programme => HART Server => HART Server.
Automatisch wird ein neues Projekt der HART Server Software geöffnet.
Alternativ können Sie, wenn sich ein bestehendes Projekt öffnet, ein neues Projekt erstellen.
Klicken Sie dazu auf File => New

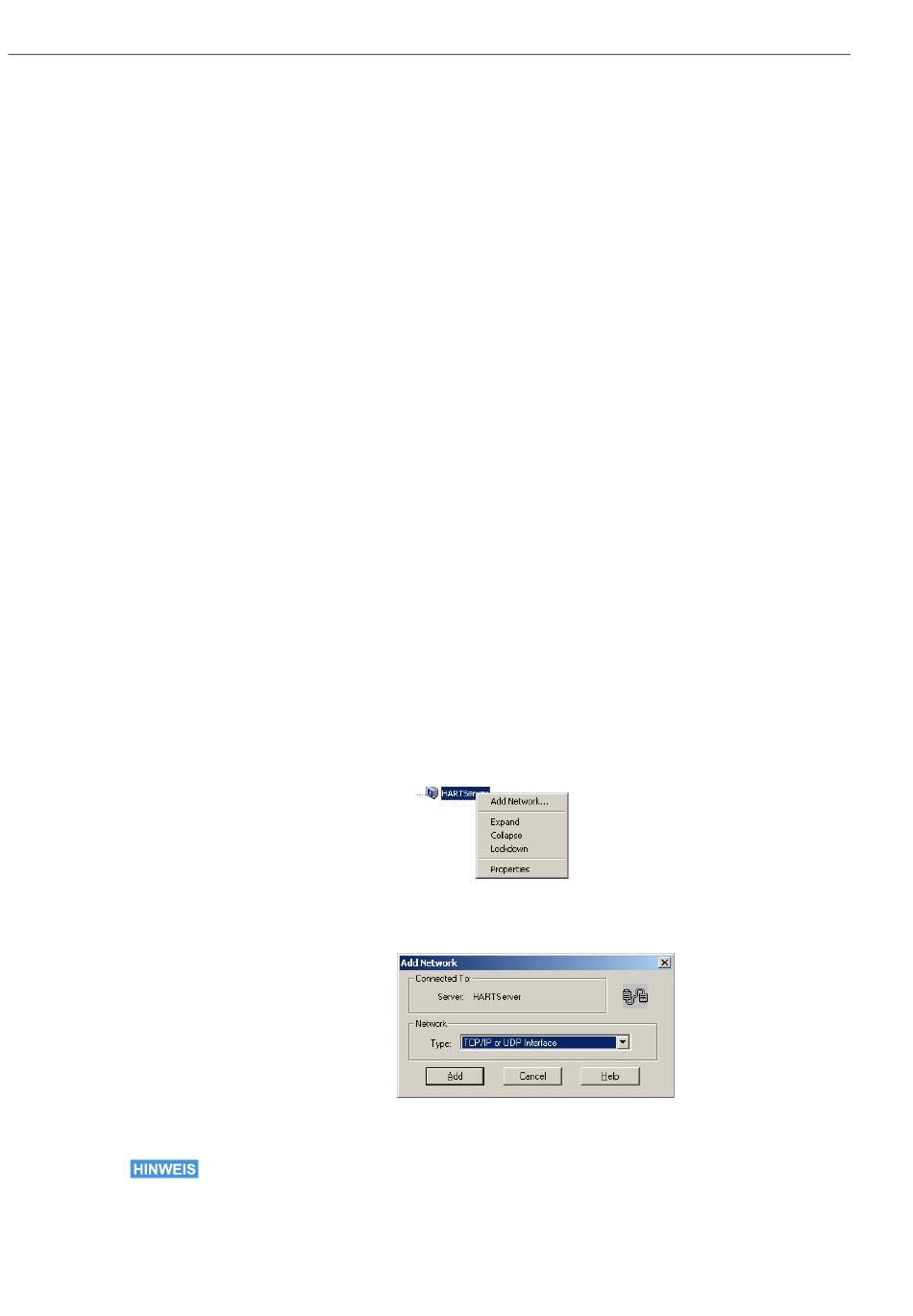

2 Klicken Sie im Projektfenster mit der rechten Maustaste auf den Eintrag "HARTServer", und
wählen Sie Add Network.
3 Es öffnet sich das Fenster Add Network.
- Wählen Sie im Dropdown-Menü die Option TCP/UDP.
- Klicken Sie auf Add, um das Netzwerk zum Projekt hinzuzufügen.
HINWEIS!
• Andere Optionen sind "Single port" (RS-232 zu Single- oder Multi-Drop-HART-Geräten) oder
"Serial port RS-485" (RS485-Netzwerk zu E/A-System oder Multiplexer).
• Die Konfiguration der Optionen "Single port" und "Serial port RS-485" unterscheidet sich etwas
von der Konfiguration des Ethernet-Ports.
