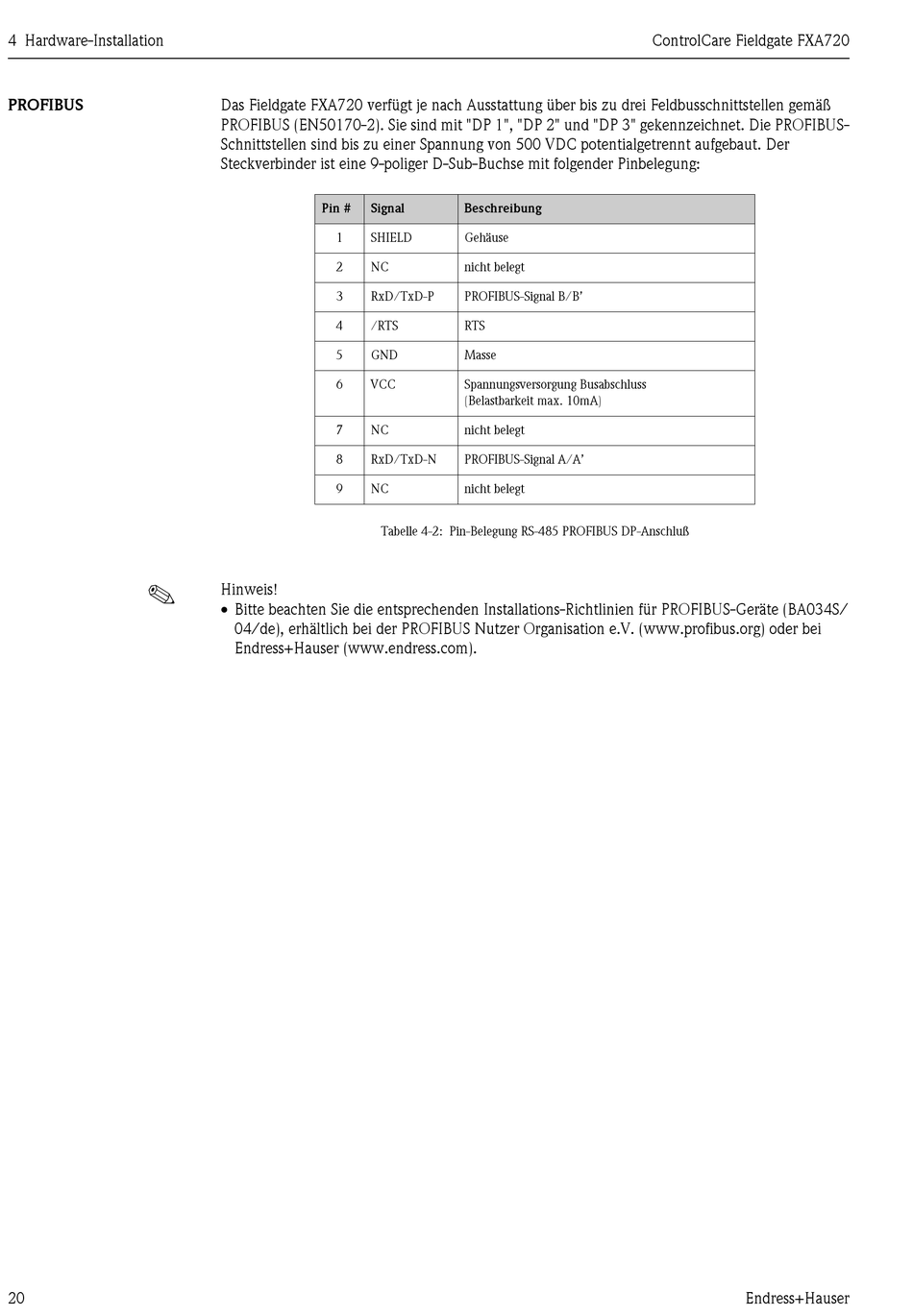

4 Hardware-Installation
PROFIBUS
!
20
Das Fieldgate FXA720 verfügt je nach Ausstattung über bis zu drei Feldbusschnittstellen gemäß
PROFIBUS (EN50170-2). Sie sind mit "DP 1", "DP 2" und "DP 3" gekennzeichnet. Die PROFIBUS-
Schnittstellen sind bis zu einer Spannung von 500 VDC potentialgetrennt aufgebaut. Der
Steckverbinder ist eine 9-poliger D-Sub-Buchse mit folgender Pinbelegung:
Pin # Signal
1 SHIELD
2 NC
3 RxD/TxD-P
4 /RTS
5 GND
6 VCC
7 NC
8 RxD/TxD-N
9 NC
Tabelle 4-2: Pin-Belegung RS-485 PROFIBUS DP-Anschluß
Hinweis!
• Bitte beachten Sie die entsprechenden Installations-Richtlinien für PROFIBUS-Geräte (BA034S/
04/de), erhältlich bei der PROFIBUS Nutzer Organisation e.V. (www.profibus.org) oder bei
Endress+Hauser (www.endress.com).
Beschreibung
Gehäuse
nicht belegt
PROFIBUS-Signal B/B'
RTS
Masse
Spannungsversorgung Busabschluss
(Belastbarkeit max. 10mA)
nicht belegt
PROFIBUS-Signal A/A'
nicht belegt
