10 Engineering
Parameter im Fenster
"Modbus"
64

10.2 Modbus Mapping

10.2.1 Modbus Settings

Modbus Settings bestimmt, wie die Modbus-Informationen durch Fieldgate SWG70 übertragen
werden sollen und wo die Informationen gefunden werden können. Es bestimmt auch, ob das
Mapping (Abbildung) automatisch oder manuell erfolgen soll. Die Einrichtung der Modbus-
Kommunikationsparameter (Adresse, Baudrate, usw.) ist in Kapitel 8.3.4 beschrieben.
Weitere Einzelheiten über die Modbus-Schnittstelle sowie die Art und Weise wie HART-Parameter
auf den Modbus-Registern gemappt sind, ist Anhang A zu entnehmen.

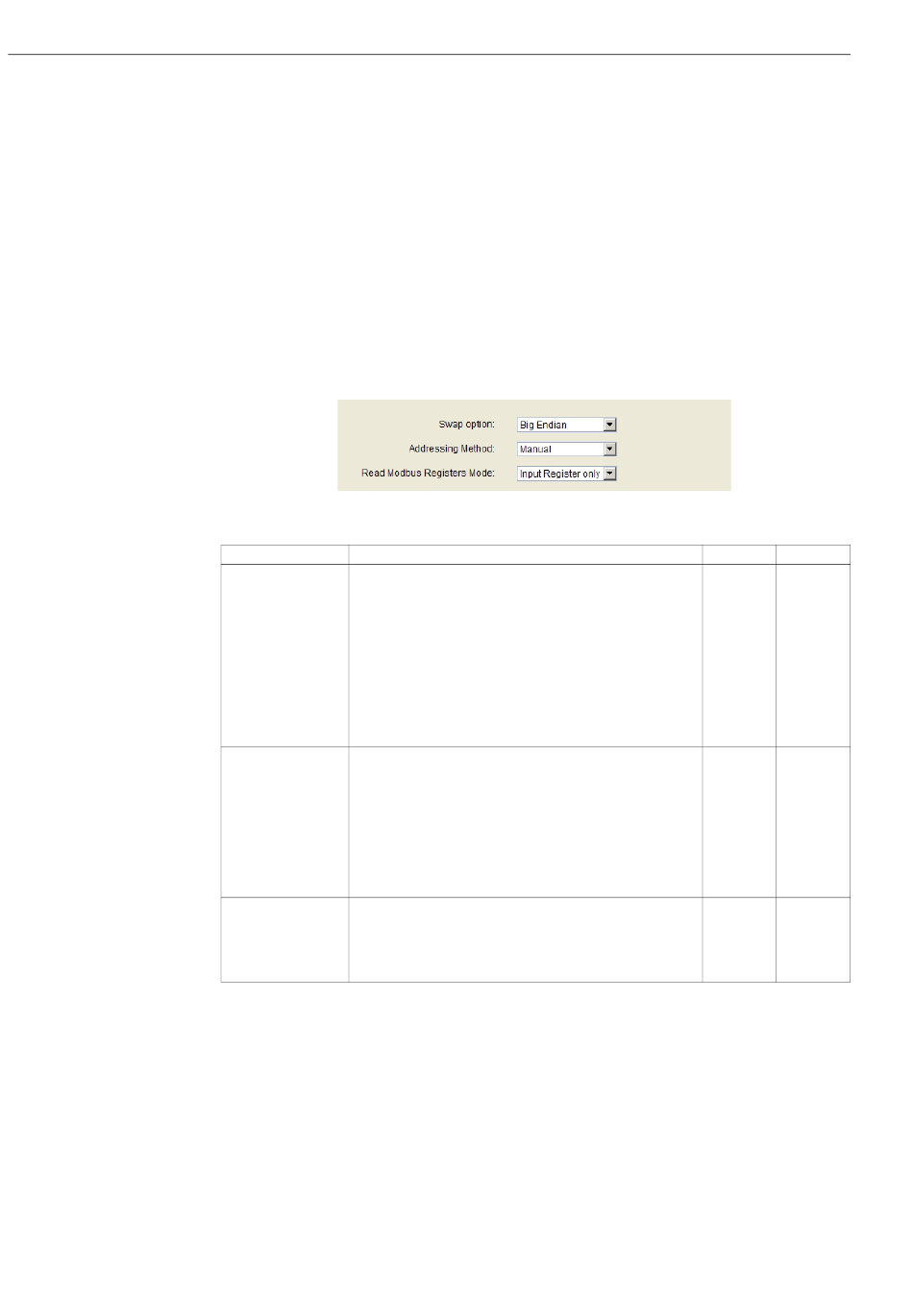

1 Klicken Sie auf Engineering => Modbus Mapping => Modbus Settings, um das
Dialogfenster zu öffnen:
– Die Bedeutung der Parameter können Sie der nachfolgenden Tabelle entnehmen.
Parameter Bedeutung
Swap Option Legt die Option für den Frame Format Swap für die Modbus-
Datenübertragung fest (siehe auch Anhang A.1.3)
• Big Endian: kein Swap;
Quell-Byte:
Ziel-Byte:
• Little Endian: Register-Swap;
Quell-Byte:
Ziel-Byte:
Die Option gilt nicht für "Input Status"
Addressing Method Legt fest, ob das Mapping automatisch oder manuell erfolgen soll
• Auto: Mapping erfolgt automatisch entsprechend den Regeln, die
im Anhang A.2 beschrieben werden
– Es gibt keine automatisch generierte Mapping-Tabelle für
Input Status
– Die Dialogfenster Input Status und Input Register sind
deaktiviert und zeigen eine entsprechende Mitteilung
• Manual: Mapping erfolgt manuell in den Dialogfenstern Input
Status und/oder Input Register
Read Modbus Registers Legt fest in welchem Register das Mapping erfolgen soll
Mode • Input Registers only: Werte abgebildet in Input Register
300001...365536
• Input and Holding Werte abgebildet in Input Register
300001...365536 und Holding Register 400001...465536
Register 0 Register 1
[0xABCD] [0xEFGH]
[0xABCD] [0xEFGH]
Register 0 Register 1
[0xABCD] [0xEFGH]
[0xEFGH] [0xABCD]
WirelessHART Fieldgate SWG70
Beispiel Standard
Big Endian Big Endian
Manual Auto
Inaktiv Inaktiv
