WirelessHART Fieldgate SWG70

Parameter im Fenster

"HART"

Endress+Hauser
8.3.3 HART
Die in diesem Fenster aufgeführten Parameter betreffen die Einrichtung der HART-Kommunikation
zum Host auf der vom Fieldgate SWG70 bereitgestellten Schnittstellen.

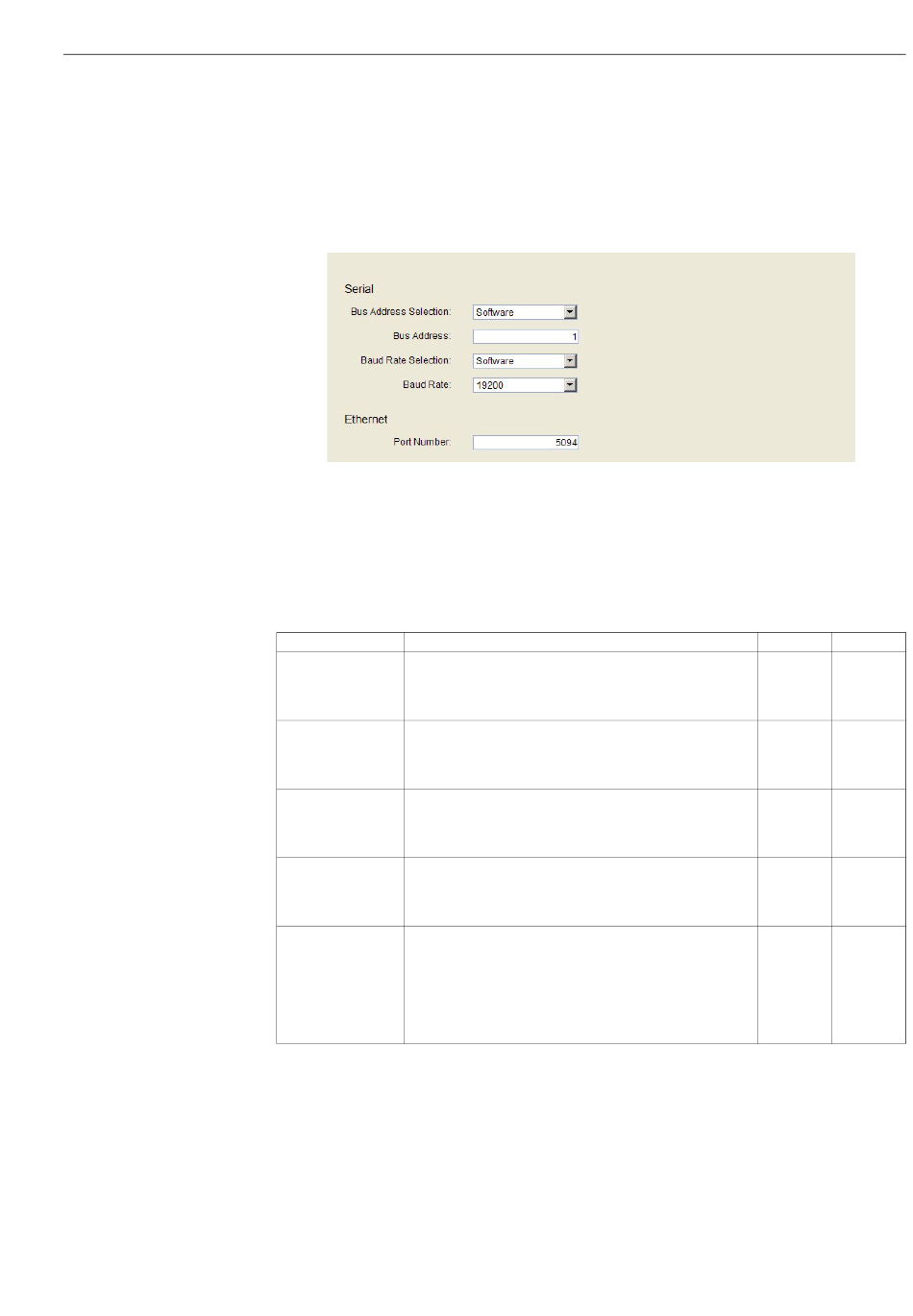

1 Klicken Sie auf Wired Communication => Protocols => HART, um die zugehörigen
Parameter anzuzeigen:
– Die Bedeutung der einzelnen Parameter können Sie der nachfolgenden Tabelle entnehmen,
wobei Pflichtfelder durch Fettdruck hervorgehoben sind.
2 Wenn die standardmäßige Port-Nummer geändert wurde und FieldCare in Verwendung ist,
dann wird die Kommunikation unterbrochen.
- Konfigurieren Sie die HART IP CommDTM-Kommunikationsparameter neu
(siehe Kapitel 7.5.2, Schritt 4), bevor Sie die Verbindung wiederherstellen.
Parameter Bedeutung
Bus Address Legt fest, ob die Busadresse über die Hardware (DIP-Schalter 0 - 3)
Selection oder die Software eingestellt werden soll
• DIP Switch: 0 - 15
• Software: 0 - 63
Bus Address Legt die HART-Adresse des Wireless Fieldgate fest, wenn der
Parameter "Bus Address Selection" auf "Software" gesetzt ist
– Wurde "DIP-Switch" ausgewählt, zeigt dieser Parameter die
Einstellung an
Baud Rate Selection Legt fest, ob die Baudrate über die Hardware (DIP-Schalter 4 - 5)
oder die Software eingestellt werden soll
• DIP Switch: 9600 Bit/s - 57600 Bit/s
• Software: 1200 Bit/s - 115200 Bit/s
Baud Rate Legt die Baudrate des Fieldgate fest, wenn der Parameter "Baud
Rate Selection" auf "Software" gesetzt wurde
– Wurde "DIP-Switch" ausgewählt, zeigt dieser Parameter die
Einstellung an
Port Number Legt die Port-Nummer des Fieldgate SWG70 für die HART-
Übertragung über UDP fest
– Wird die Port-Nummer geändert, bleibt das Default-Port offen
– HART UDP erlaubt Zugriff für zwei primäre Master und zwei
sekundäre Master
– HART TCP erlaubt Zugriff für einen primären Master und einen
sekundären Master
8 Fieldgate-Konfiguration
Beispiel Standard
Software Software
63 1
Software Software
19200 19200
5094
