Burst-Listen

Der Burst-Mode ist ein spezieller Modus eines HART-Slave-Gerätes, der es dem Gerät erlaubt,
periodisch die Antwort auf einen ausgewählten HART-Befehl zu senden, ohne dass es vom Master-
Gerät abgefragt wurde. Für WirelessHART-Slave-Geräte ist dieses der Hauptbetriebsmodus. Dieser
Modus kann z. B. verwendet werden, um die Prozessvariablen von einem Adapter oder einen
angeschlossenen HART-Gerät in regelmäßigen Intervallen an das Fieldgate SWG70 zu senden.
Die Burst-Listen enthalten Informationen zu den Geräten, die in diesem Modus arbeiten.
Die von den Geräten gesendeten Messwerte können in der Measurement-Liste angezeigt werden
(siehe Kapitel 12).

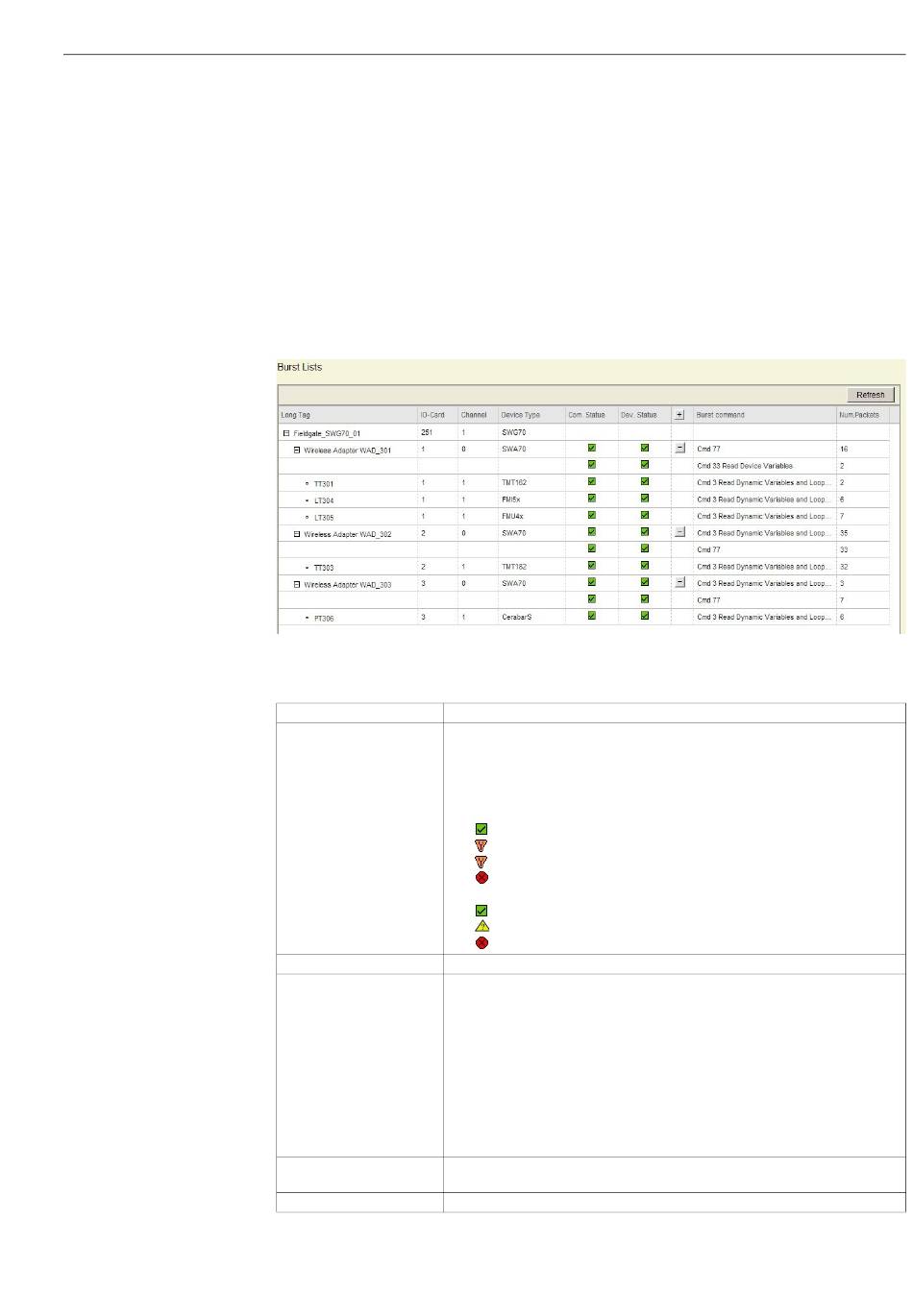

1 Klicken Sie auf Diagnostics => Wireless Communication => Burst Lists:
– Die Bedeutung der Parameter können Sie der nachfolgenden Tabelle entnehmen.
Parameter Bedeutung
Instrument Identification Zeigt Informationen an, die das Gerät identifizieren an:
• Long Tag: "Long Tag" des angeschlossenen Gerätes
• IO card: ID der vom Gerät genutzten Fieldgate-Karte
• Channel: ID des vom Gerät genutzten Kartenkanals
• Device Type: Bezeichnung des angeschlossenen Gerätes
• Status: Kommunikationsstatus des zugehörigen Gerätes
• Dev. Status: Zeigt den Status des Geräts
+/- Anzeigen/Ausblendender Liste der benachbarten Geräten
Burst Command Nummer einiger typischen Burst-Befehle mit Erläuterung:
• 1: Gibt den primären Wert und die Einheiten aus
• 2: Gibt den Strommesswert und den Prozentsatz bezogen auf
• 3: Gibt den Strommesswert und bis zu vier vordefinierte
• 9: Gibt Wert und Status von bis zu acht Geräten oder
• 48: Gibt die kompletten Statusinformationen zum Gerät aus
• 77: Befehl in welchen die Befehle von angeschlossenen, verdrahteten Geräten
Number of Packets Anzahl der Burst-Nachrichten, die vom Netzwerkgerät seit dem letzten Neustart des
Netzwerks gesendet wurden
Refresh Aktualisierung der Burst-Liste
– Verbunden
– Blinkend: Geräte verbunden, Identifizierung läuft
Andauernd: Geräte verbunden aber nicht identifiziert
– Kommunikationsausfall
– Gut
– Außerhalb der Spezifikation
– Ausfall
den Messbereich aus
dynamische Variablen und Einheiten aus (PV, SV, TV, QV)
dynamischen Variablen mit Einheiten aus
eingebettet werden, bevor sie drahtlos übermittelt werden
