FieldCare-Projekt erzeugen

Durch das Erzeugen eines FieldCare-Projektes können Sie das Fieldgate SWG70 und jedes beliebige
HART-Gerät (Feldgerät oder Adapter) über seinen DTM im drahtlosen Netzwerk konfigurieren. Die
Konfiguration der Feldgeräte entnehmen Sie bitte der jeweiligen Betriebsanleitung des Herstellers.
Die Konfiguration des Adapters wird in der Betriebsanleitung BA061S/04/de, "WirelessHART-
Adapter SWA70", beschrieben.
7.5.1 HART IP CommDTM hinzufügen
Der HART IP CommDTM ist für die Kommunikation mit FieldCare über Ethernet erforderlich.
HINWEIS!
• Wenn Sie über die RS-485-Schnittstelle eine Verbindung zu FieldCare herstellen möchten, muss
statt des HART IP CommDTM der HART Communication CommDTM hinzugefügt und
konfiguriert werden.
• Dieser Vorgang verläuft ähnlich wie der hier beschriebene Vorgang, wobei die Konfiguration
jedoch andere Parameter beinhaltet, so z. B. die Auswahl der Multiplexer-Option, des COM-
Ports und der Baudrate.

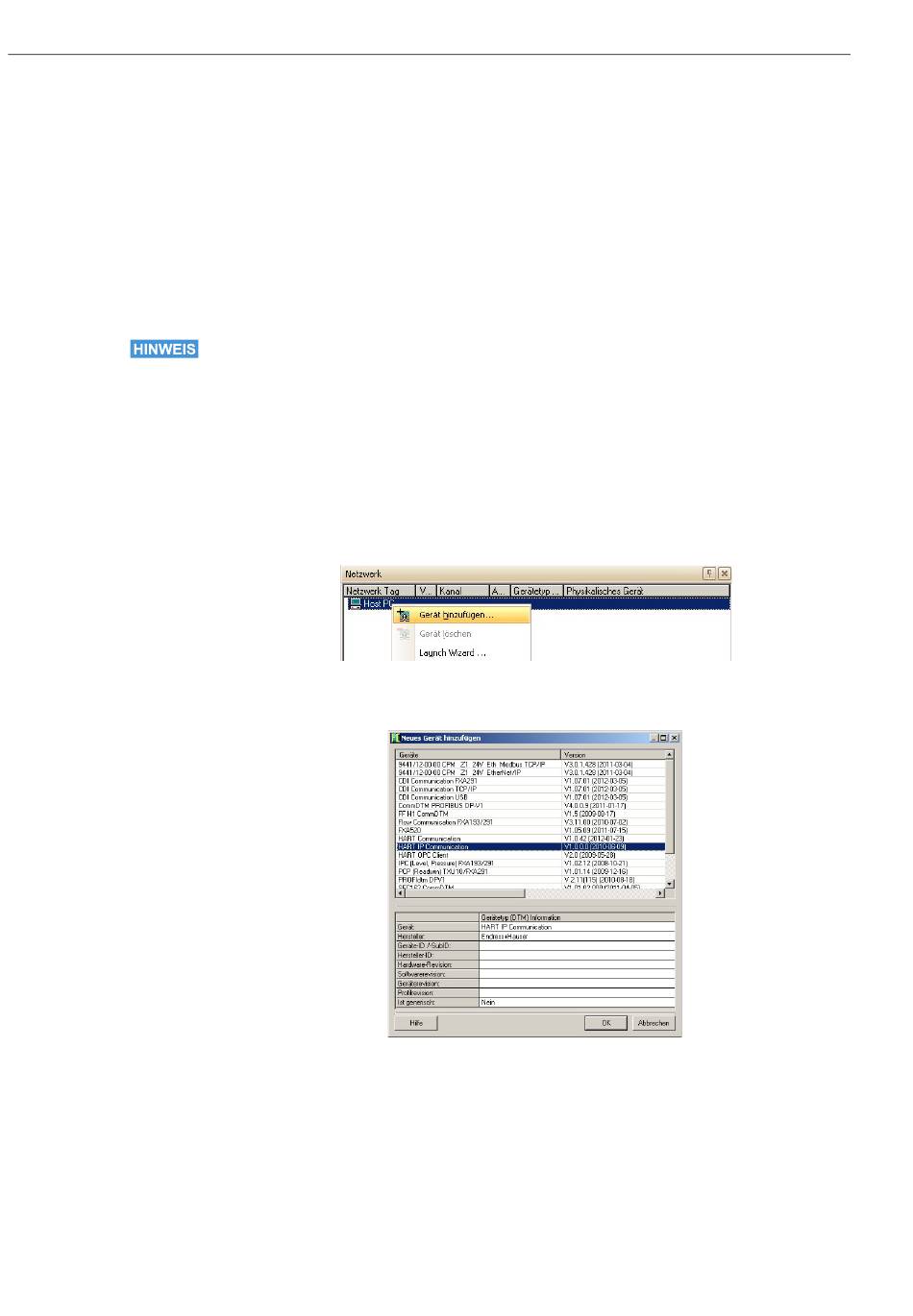

1 Klicken Sie im FieldCare-Projekt mit der rechten Maustaste auf Host-PC, und wählen Sie
Gerät hinzufügen aus:
2 Das Dialogfenster Neues Gerät hinzufügen erscheint:
– Wählen Sie HART IP Communication, und klicken Sie auf OK.
– Das Dialogfenster schließt sich, und der HART IP CommDTM wird unterhalb des Knotens
"Host PC" eingefügt.
3 Wenn gewünscht, kann der HART IP CommDTM jetzt offline konfiguriert werden.
– Klicken Sie mit der rechten Maustaste auf den Knoten, und wählen Sie Konfiguration.
– Knotenname und Timeout (Vorgabe 10000 ms) können geändert werden.
– Die Änderungen werden wirksam, sobald Sie auf die Schaltfläche Übernehmen klicken.
