6 Bedienung

26
6 Bedienung
6.1

Bedien- und Anzeigeelemente

Im Inneren des Fieldgate-Gehäuses befinden sich LED-Anzeigen, DIP-Schalter und Reset-Schalter.
Bei geöffnetem Gehäuse sind diese Bedienelemente und Anzeigen zugänglich.
WARNUNG!
• Wenn das Fieldgate SWG70 in einem Bereich der Ex-Zone 2 installiert und die
Spannungsversorgung eingeschaltet wird, dann ist der Betrieb der DIP-Schalter und Tasten sowie
das Anschließen/Abziehen von Kabeln nur zulässig, wenn keine explosionsgefährdeter
Atmosphäre vorliegt.
• Die Bedienung der DIP-Schalter und das Anschließen/Abziehen von Kabeln in Bereichen der
Ex-Zone 2 ist jedoch zulässig, wenn die Spannungsversorgung zum Fieldgate SWG70
unterbrochen ist.
2
1 LEDs
2 Taste P1
1
3
4

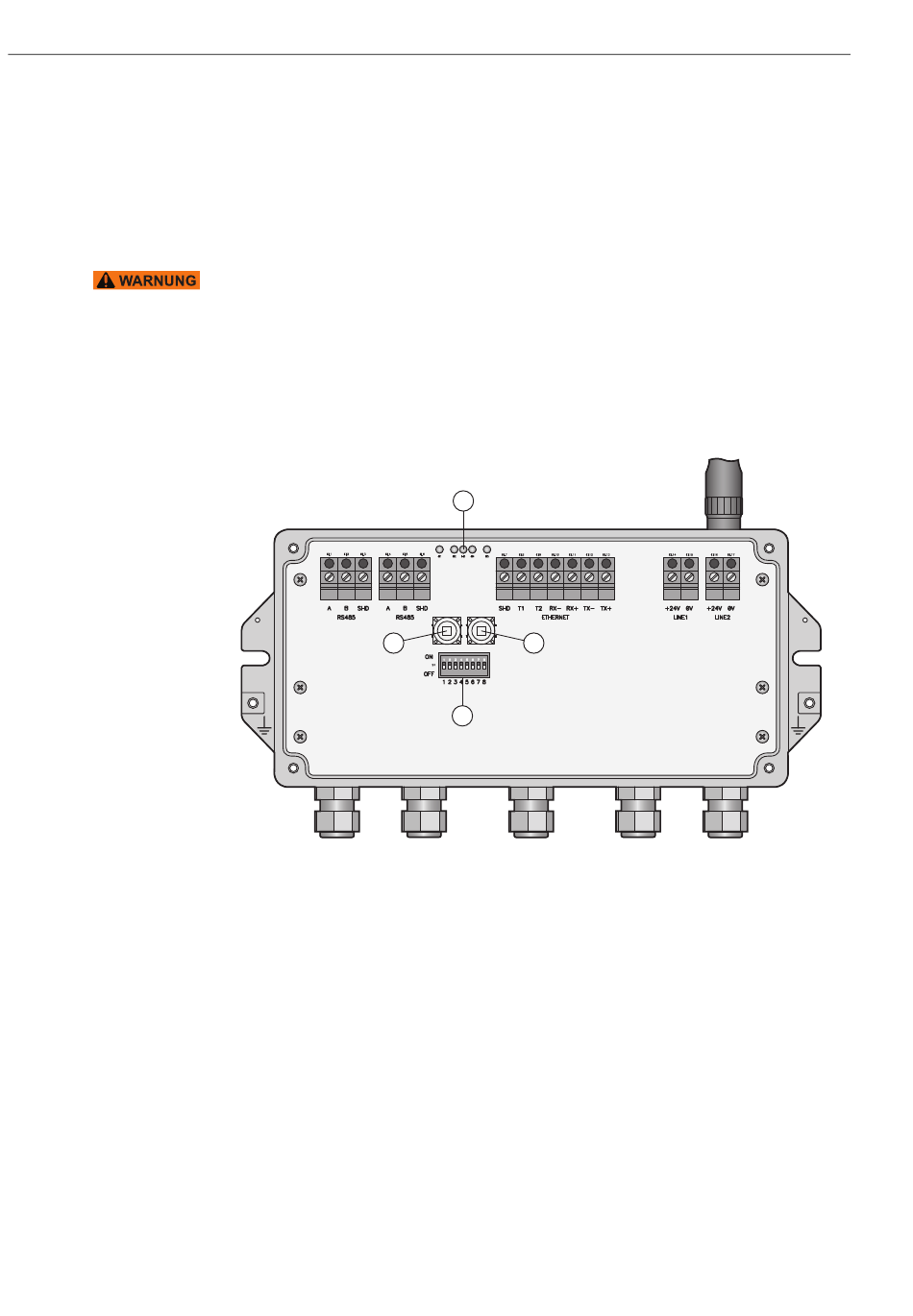

Abb. 6-1: Bedien- und Anzeigeelemente
3 Taste P2
4 DIP-Schalter
