9 Diagnose
56
9.2.4

Topology View (Diagnostics)

"Topology View" stellt einen grafischen Überblick über alle drahtlosen Geräte innerhalb Ihres
Netzwerks zur Verfügung, einschließlich Verbindungsstatus und -pfad. Es wird in Engineering =>
Topology View eingerichtet (siehe Kapitel 10.3).

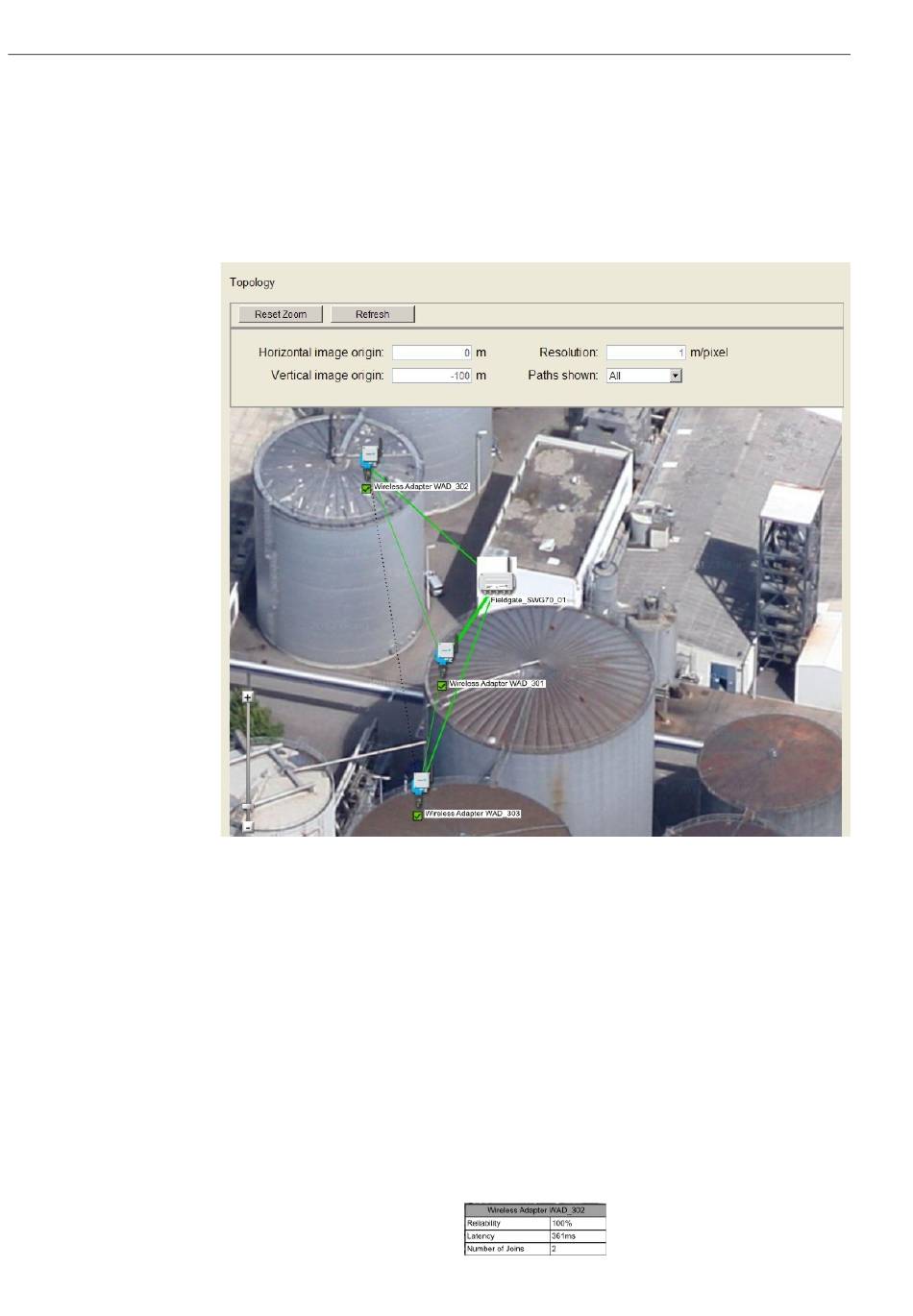

1 Klicken Sie auf Diagnostics => Wireless Communication => Topology View, um das
Dialogfenster zu öffnen:
– Die Linien zwischen den Geräten stellen die Verbindungspfade dar.
– Die Farbe und Stärke der Linien zeigen die Verbindungsqualität, beziehungsweise den
Verkehr für jeden Verbindungspfad an.
– Die Bedeutung der Farben und Strichstärken sowie andere Funktionen sind der umseitigen
Tabelle zu entnehmen.
2 Im Beispiel oben:
– Der meiste Kommunikation findet zwischen Adapter WAD_301 und Fieldgate SWG70_01
statt.
– Kommunikation findet auch zwischen Adapter WAD_302 bzw. WAD_303 und
Fieldgate SWG70_01 sowie zwischen Adapters WAD_302 bzw. WAD_303 und
Adapter WAD_301 statt.
– Es gibt keine Kommunikation zwischen Adapter WAD_302 und Adapter WAD_303.
Der Pfad wird als alternativer Pfad verwaltet für den Fall, dass einer der anderen Pfade
nicht zur Verfügung stehen wird.
– Die Stabilität aller Verbindungen ist gut.
3 Klicken Sie mit der rechten Maustaste auf einen Adapter, um seine Netzwerkstatistik
anzuzeigen.
