8 Fieldgate-Konfiguration
46
8.2.3

Operating Modes (Betriebsmodi)

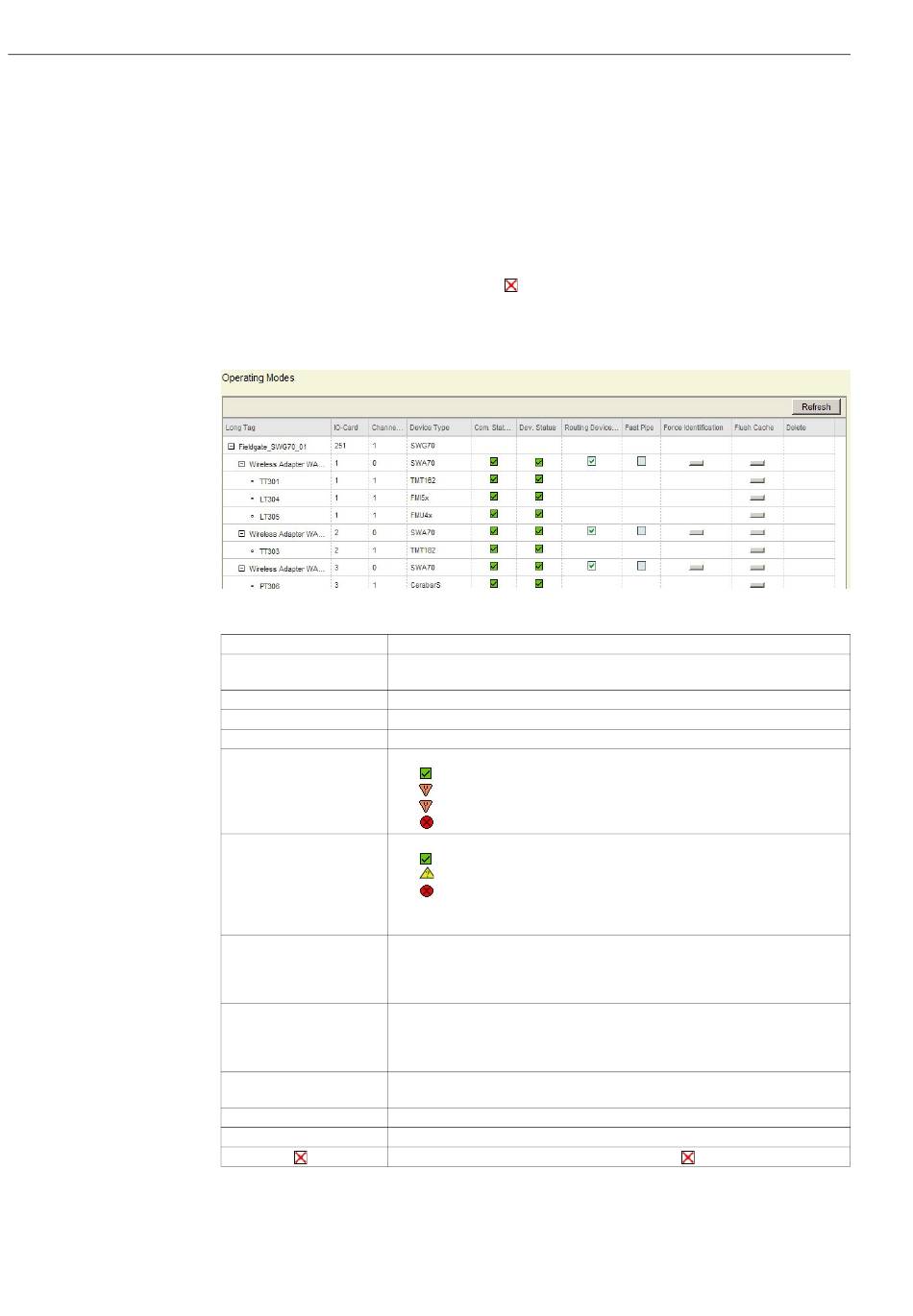

Das Fenster "Operating Modes" enthält eine Liste aller im Netzwerk vorhandenen Geräte und deren
aktuellen Betriebsmodus.
sobald sich ein Wireless-Gerät mit dem Netzwerk verbindet, wird es automatisch in die Liste
eingefügt, sofern es nicht bereits aufgelistet ist. Verdrahtete HART-Geräte mit einem
WirelessHART-Adapter sind ebenfalls aufgeführt. Alle Geräte, die das Fieldgate während der
Lebendauer des Netzwerks erkannt hat, erscheinen in der Liste, d. h. wird ein Gerät komplett aus
dem Netzwerk entfernt, kann es trotzdem in der Liste angezeigt werden. Solche Geräte können von
der Liste entfernt werden, in dem die Taste
1 Klicken Sie auf Parameter=> Wireless Communication => Operating Modes um die
Liste anzuzeigen.
– Die Bedeutung der einzelnen Parameter können Sie der nachfolgenden Tabelle entnehmen
Parameter Bedeutung
Long Tag Dient der Identifikation des Fieldgates im Anlagen-Netzwerk
– Für HART 5.0 oder kleiner, ist dies der "Message"Parameter
I/O Card Zeigt die virtuelle I/ O-Kartennummer an den das Gerät abgebildet ist
Channel Zeigt den Kanal der virtuellen I/ O-Karte an den das Gerät abgebildet ist
Device Type Zeigt den Gerätetyp wie bei der HART Communication Foundation registriert
Status Zeigt den Status der Kommunikation
Dev. Status Zeigt den Status des Geräts
HINWEIS: Der Gerätestatus, der in der Liste angezeigt wird, kann vom tatsächlichen
Status abweichen, weil HART-Statusbits anders interpretiert sein könnten
Routing Device Zeigt an, ob es erlaubt wird, das Gerät als Routing-Gerät zu nutzen.
• Deaktivieren Sie die Routing-Funktionalität, in dem Sie das entsprechende
• Diese Option ermöglicht die Einrichtung eines Stern-Netzwerks
Fast Pipe Stellt eine direkte Verbindung zu dem ausgewählten Gerät her. "Fast Pipe" ist etwa 4 mal
schneller als eine normale Verbindung und erlaubt einen schnelleren Datenaustausch:
• Klicken Sie auf das Kontrollkästchen, um Fast Pipe zu aktivieren
Enforce Identification Zwingt ein Gerät, seine Identifikation erneut zu senden, z. B. dann wenn ein
Kommunikationsfehler aufgetreten ist
Flush Cache Löscht die übertragenen Werte
Refresh Drücken Sie diese Taste, um die Operating Mode Parameter aller Geräte neu zu laden
Delete-Taste Geräte ohne Verbindung können mit der Taste "Delete"
gedrückt wird
– Verbunden
– Blinkend: Geräte verbunden, Identifizierung läuft
– Andauernd: Geräte verbunden aber nicht identifiziert
– Kommunikationsausfall
– Gut
– Ausserhalb der Spezifikation
– Ausfall
Kontrollkästchen in der Spalte "Routing Device" deaktivieren
– HINWEIS: "Fast Pipe" kann nur jeweils für ein Gerät aktiviert werden
WirelessHART Fieldgate SWG70
die in diesem Fall erscheint.
,
gelöscht werden.
