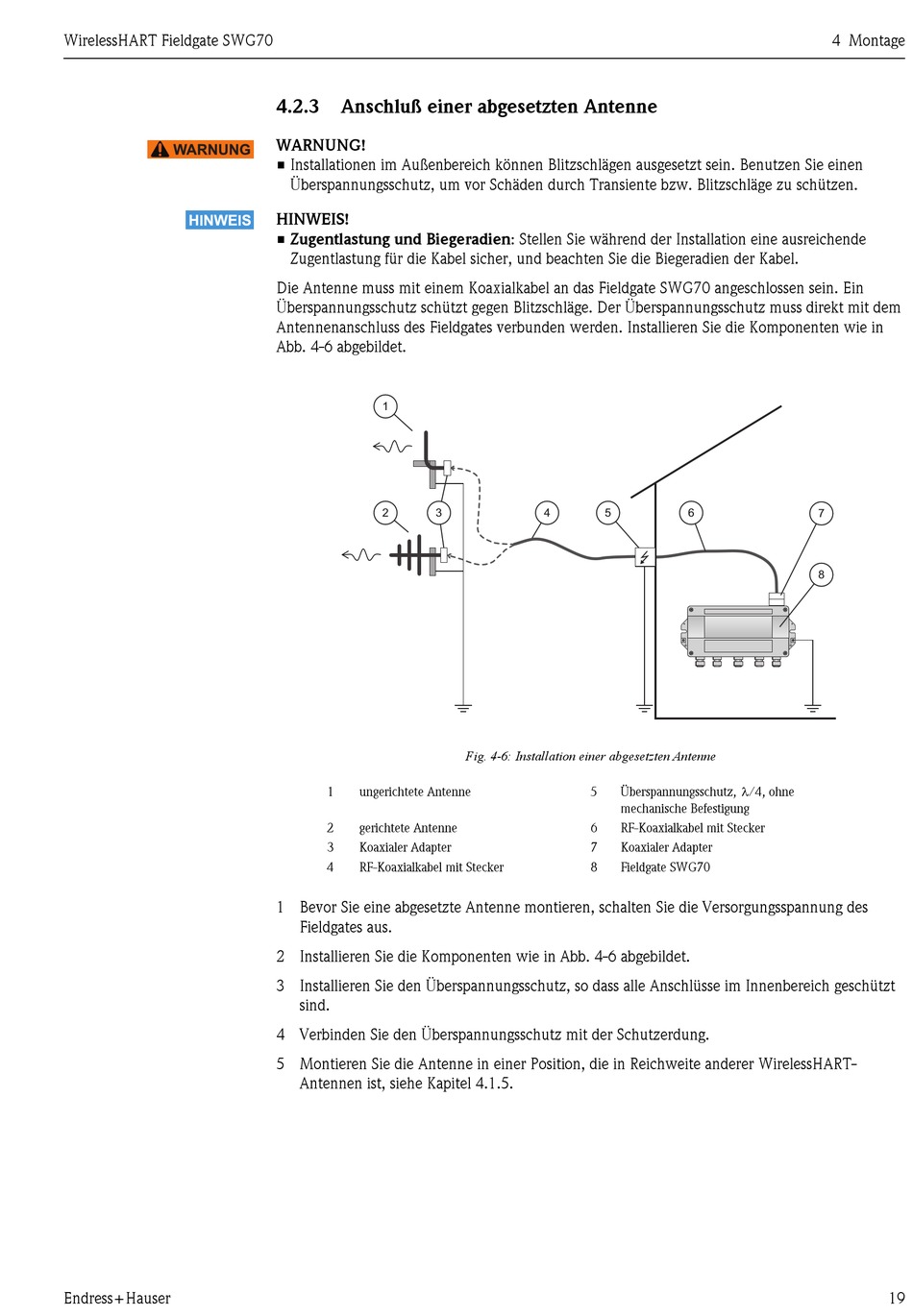

4.2.3 Anschluß einer abgesetzten Antenne
WARNUNG!
• Installationen im Außenbereich können Blitzschlägen ausgesetzt sein. Benutzen Sie einen
Überspannungsschutz, um vor Schäden durch Transiente bzw. Blitzschläge zu schützen.
HINWEIS!
• Zugentlastung und Biegeradien: Stellen Sie während der Installation eine ausreichende
Zugentlastung für die Kabel sicher, und beachten Sie die Biegeradien der Kabel.
Die Antenne muss mit einem Koaxialkabel an das Fieldgate SWG70 angeschlossen sein. Ein
Überspannungsschutz schützt gegen Blitzschläge. Der Überspannungsschutz muss direkt mit dem
Antennenanschluss des Fieldgates verbunden werden. Installieren Sie die Komponenten wie in
Abb. 4-6 abgebildet.
1
2 3
1 ungerichtete Antenne
2 gerichtete Antenne
3 Koaxialer Adapter
4 RF-Koaxialkabel mit Stecker
1 Bevor Sie eine abgesetzte Antenne montieren, schalten Sie die Versorgungsspannung des
Fieldgates aus.
2 Installieren Sie die Komponenten wie in Abb. 4-6 abgebildet.
3 Installieren Sie den Überspannungsschutz, so dass alle Anschlüsse im Innenbereich geschützt
sind.
4 Verbinden Sie den Überspannungsschutz mit der Schutzerdung.
5 Montieren Sie die Antenne in einer Position, die in Reichweite anderer WirelessHART-
Antennen ist, siehe Kapitel 4.1.5.
4 5
Fig. 4-6: Installation einer abgesetzten Antenne
5 Überspannungsschutz,
mechanische Befestigung
6 RF-Koaxialkabel mit Stecker
7 Koaxialer Adapter
8 Fieldgate SWG70
4 Montage
6
7
8

/4, ohne
