8 Fieldgate-Konfiguration
Parameter im Fenster

"Modbus"

50
8.3.4
Modbus
Die in diesem Fenster aufgeführten Parameter betreffen die Einrichtung der Modbus-
Kommunikation mit dem Host auf der vom Fieldgate SWG70 bereitgestellten Schnittstellen.

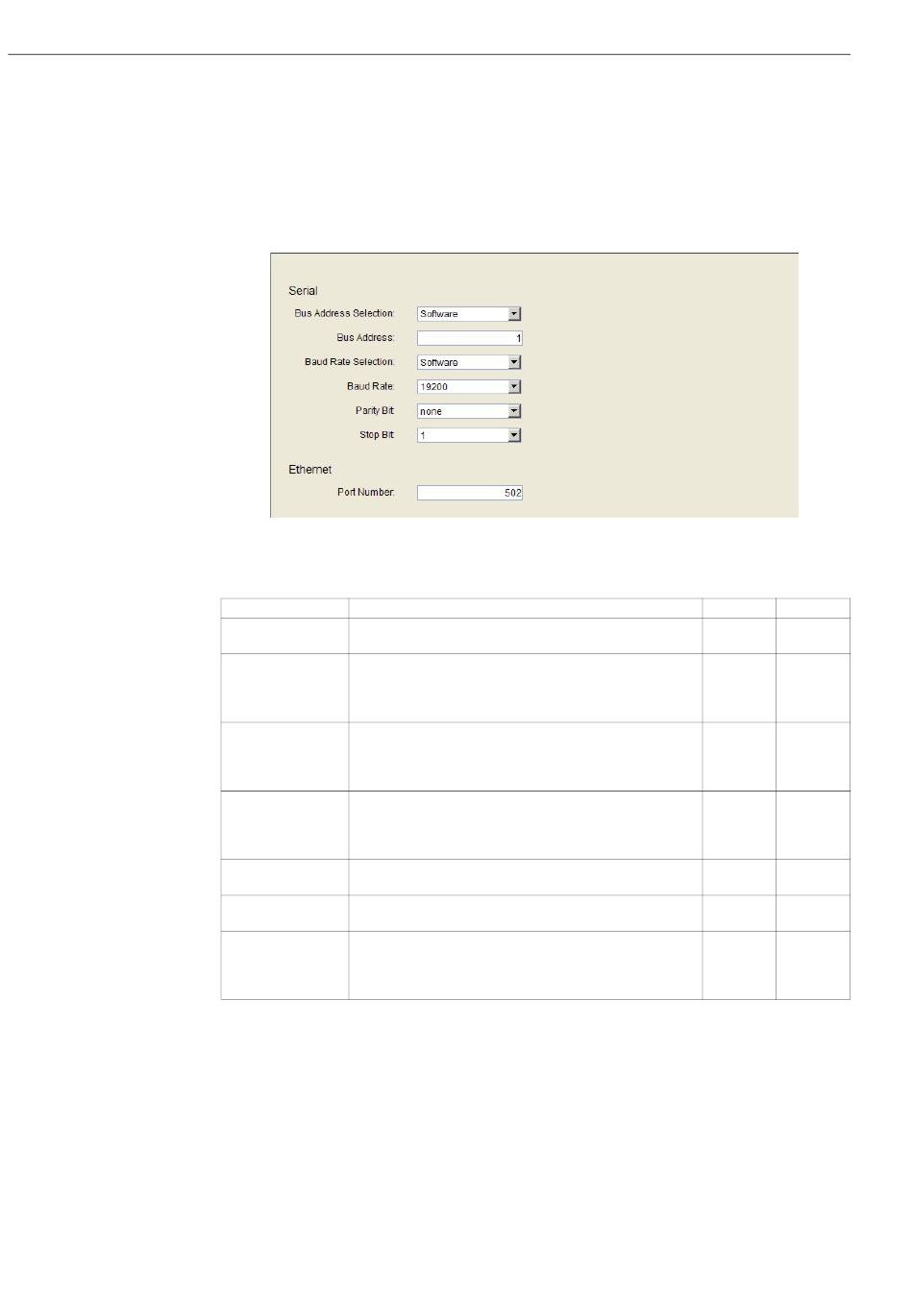

1 Klicken Sie auf Wired Communication => Protocols => Modbus, um die zugehörigen
Parameter anzuzeigen:
– Die Bedeutung der einzelnen Parameter können Sie der nachfolgenden Tabelle entnehmen,
wobei Pflichtfelder durch Fettdruck hervorgehoben sind.
Parameter
Bedeutung
Bus Address
Legt fest, ob die Geräteadresse über die Hardware
Selection
(DIP-Schalter 0 - 3) oder die Software eingestellt werden soll
Bus Address
Legt die HART-Adresse des Fieldgate fest, wenn der Parameter Bus
Address Selection auf "Software" gesetzt ist
– Wurde "DIP-Switch" ausgewählt, zeigt dieser Parameter die
Einstellung an
Baud Rate Selection
Legt fest, ob die Baudrate über die Hardware (DIP-Schalter 4 - 5)
oder die Software eingestellt werden soll
• Einstellung über den DIP-Schalter: 9600 Bit/s - 57600 Bit/s
• Einstellung über die Software: 1200 Bit/s - 115200 Bit/s
Baud Rate
Legt die Baudrate des Fieldgate fest, wenn der Parameter Baud
Rate Selection auf "Software" gesetzt wurde
– Wurde "DIP-Switch" ausgewählt, zeigt dieser Parameter die
Einstellung an
Parity Bit
Legt die Anzahl der Paritätsbits im MODBUS-RTU-Telegramm fest
• Odd, Even oder None
Stop Bit
Legt die Anzahl der Stoppbits im MODBUS-RTU-Telegramm fest
• 1, 1,5 oder 2
Port Number
Legt die Port-Nummer des Fieldgate für die MODBUS-TCP-
(Ethernet)
Übertragung fest
– Wird die Port-Nummer geändert, bleibt das Default-Port offen
– MODBUS TCP erlaubt Zugriff für bis zu funf Master
WirelessHART Fieldgate SWG70
Beispiel
Standard
DIP-Switch
Software
63
1
Software
Software
38400
38400
Odd
1
1
502
Endress+Hauser
