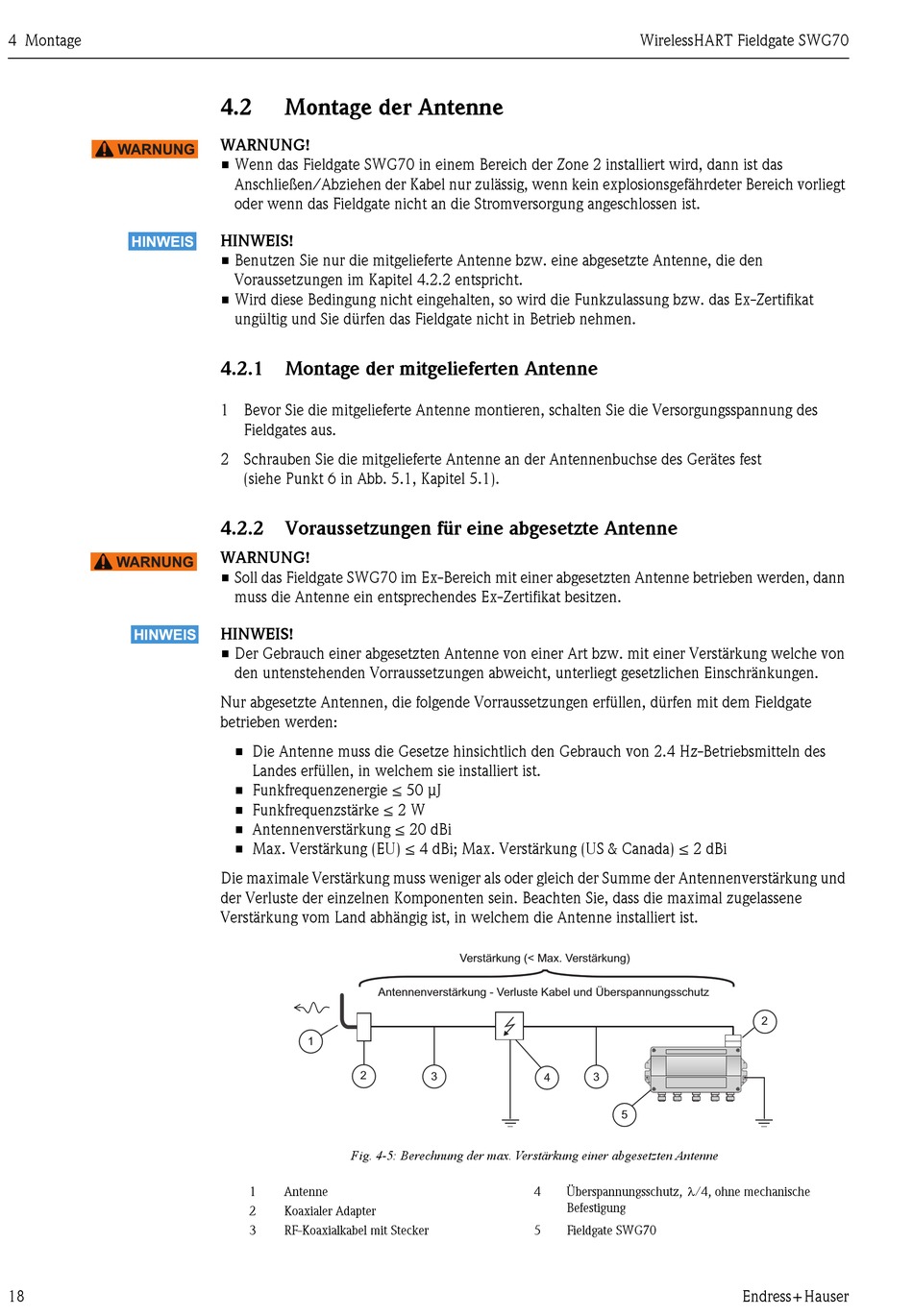

4 Montage
18
4.2

Montage der Antenne

WARNUNG!
• Wenn das Fieldgate SWG70 in einem Bereich der Zone 2 installiert wird, dann ist das
Anschließen/Abziehen der Kabel nur zulässig, wenn kein explosionsgefährdeter Bereich vorliegt
oder wenn das Fieldgate nicht an die Stromversorgung angeschlossen ist.
HINWEIS!
• Benutzen Sie nur die mitgelieferte Antenne bzw. eine abgesetzte Antenne, die den
Voraussetzungen im Kapitel 4.2.2 entspricht.
• Wird diese Bedingung nicht eingehalten, so wird die Funkzulassung bzw. das Ex-Zertifikat
ungültig und Sie dürfen das Fieldgate nicht in Betrieb nehmen.
4.2.1

Montage der mitgelieferten Antenne

1 Bevor Sie die mitgelieferte Antenne montieren, schalten Sie die Versorgungsspannung des
Fieldgates aus.
2 Schrauben Sie die mitgelieferte Antenne an der Antennenbuchse des Gerätes fest
(siehe Punkt 6 in Abb. 5.1, Kapitel 5.1).
4.2.2 Voraussetzungen für eine abgesetzte Antenne
WARNUNG!
• Soll das Fieldgate SWG70 im Ex-Bereich mit einer abgesetzten Antenne betrieben werden, dann
muss die Antenne ein entsprechendes Ex-Zertifikat besitzen.
HINWEIS!
• Der Gebrauch einer abgesetzten Antenne von einer Art bzw. mit einer Verstärkung welche von
den untenstehenden Vorraussetzungen abweicht, unterliegt gesetzlichen Einschränkungen.
Nur abgesetzte Antennen, die folgende Vorraussetzungen erfüllen, dürfen mit dem Fieldgate
betrieben werden:
• Die Antenne muss die Gesetze hinsichtlich den Gebrauch von 2.4 Hz-Betriebsmitteln des
Landes erfüllen, in welchem sie installiert ist.
• Funkfrequenzenergie ≤
≤
• Funkfrequenzstärke
• Antennenverstärkung
• Max. Verstärkung (EU)
Die maximale Verstärkung muss weniger als oder gleich der Summe der Antennenverstärkung und
der Verluste der einzelnen Komponenten sein. Beachten Sie, dass die maximal zugelassene
Verstärkung vom Land abhängig ist, in welchem die Antenne installiert ist.
Antennenverstärkung - Verluste Kabel und Überspannungsschutz
1
2
Fig. 4-5: Berechnung der max. Verstärkung einer abgesetzten Antenne
1

Antenne

2 Koaxialer Adapter
3 RF-Koaxialkabel mit Stecker
50 μ J
2 W
≤ 20 dBi
≤
4 dBi; Max. Verstärkung (US & Canada)
Verstärkung (< Max. Verstärkung)
3
4
4 Überspannungsschutz,
Befestigung
5 Fieldgate SWG70
WirelessHART Fieldgate SWG70
≤
2 dBi
2
3
5

/4, ohne mechanische
Endress+Hauser
